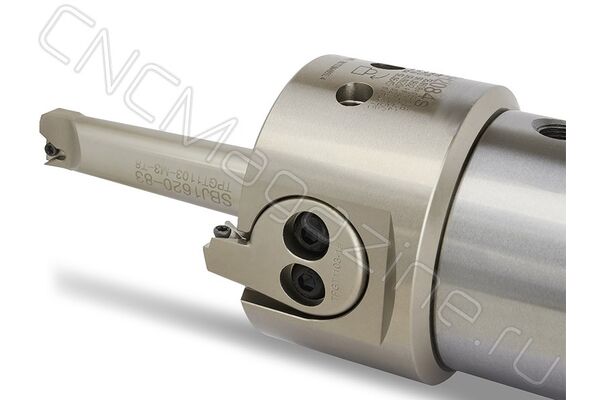

MTB4-NBH2084S Чистовая расточная система (набор)
_т_а_в_с.jpg "MTB4-NBH2084S Чистовая расточная система (набор)")
_т_а_в_с.jpg "MTB4-NBH2084S Чистовая расточная система (набор)")
Подходящие товары
Подборка для этого товара
Расточная система MTB4-NBH2084S (набор) для расточки отверстий в диапазоне от 8 до 203 мм. При работе с малыми диаметрами максимальная частота вращения 600 об/мин

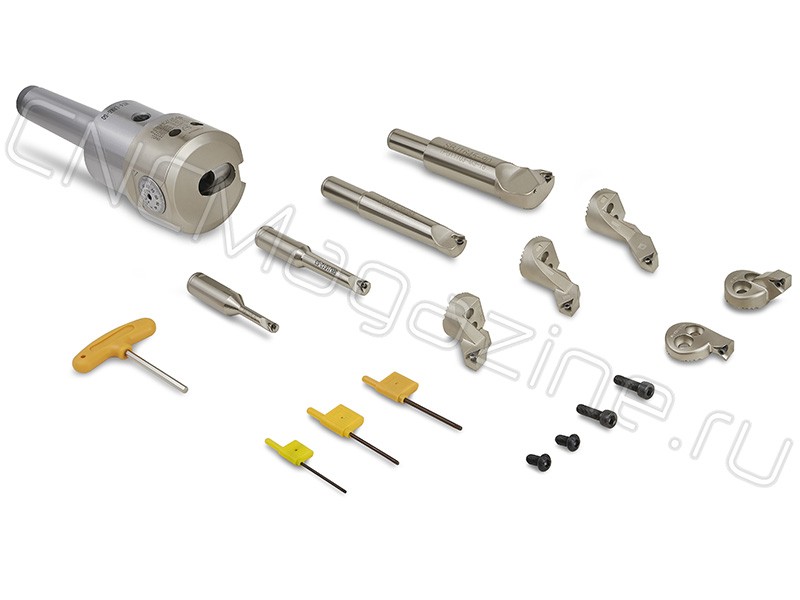

Набор для чистового растачивания MTB4-NBH2084S включает 4 шт. расточных резцов (без пластин), 5 деражателя (без пластин), микрометрическую расточную головку NBH2084S, патрон MTB4, набор ключей. Ящик (кейс) для хранения и транспортировки в комплект не входит.
Точность системы 0.005-0.008 мм. Пластины, используемые в расточных резцах: TPGH, в комплект не входят.
Особенности:
- Комплект NBH2084S доступен в диапазоне диаметров от 8 до 203 мм.
- Держатели с боковым креплением с двойной фиксацией.
- Может быть оснащен расточными резцами из вольфрамовой стали, более легким весом и меньшим смещением.
- Соединение LBK.
- Меньший прогиб продлевает срок службы шпинделя станка, а комплект легче, что экономит затраты на логистику.
| № |
Наименование |
Диапазон расточки, мм |
Пластина |
|
1 |
Патрон фрезерный MTB4 для крепления расточной головки |
|
|
|
2 |
Расточная головка NBH2084S |
8-203 |
|
|
3 |
Державка SBJ1608-32 |
8-38 |
TB**0601**L |
|
4 |
Державка SBJ1612-53 |
12-42 |
TPGH0902**L |
|
5 |
Державка SBJ1620-83 |
20-50 |
TPGH1103**L |
|
6 |
Державка SBJ1645-90 |
45-75 | TPGH1103**L |
|
7 |
Держатель №1 |
74-103 |
TPGH1103**L |
|
8 |
Держатель №2 |
99-128 |
TPGH1103**L |
|
9 |
Держатель №3 |
124-153 |
TPGH1103**L |
|
10 |
Держатель №4 |
147-176 |
TPGH1103**L |
|
11 |
Держатель №4 |
172-203 |
TPGH1103**L |
|
12 |
Ключ Т6 |
||
|
13 |
Ключ Т8 |
||
| 14 | Ключ Т10 | ||
| 15 | Винт 4 шт | ||
Технические характеристики:
- Чистовая
Диапазон диаметров отверстий, которые можно обработать с помощью конкретной расточной головки
- 8-203 мм
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
