Расточная система BT40-NBH2084X (набор) для расточки отверстий в диапазоне от 8 до 320 мм. При работе частота вращения от 600 до 2600 об/мин

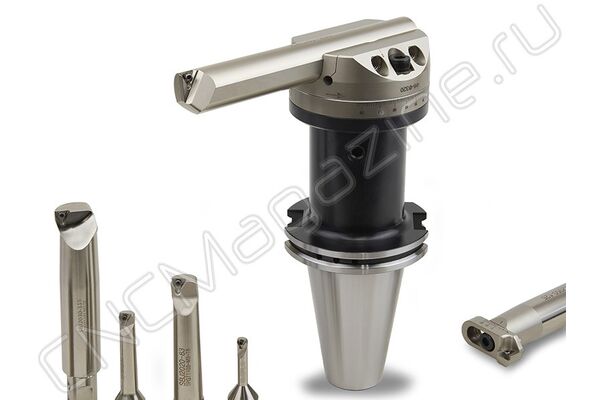

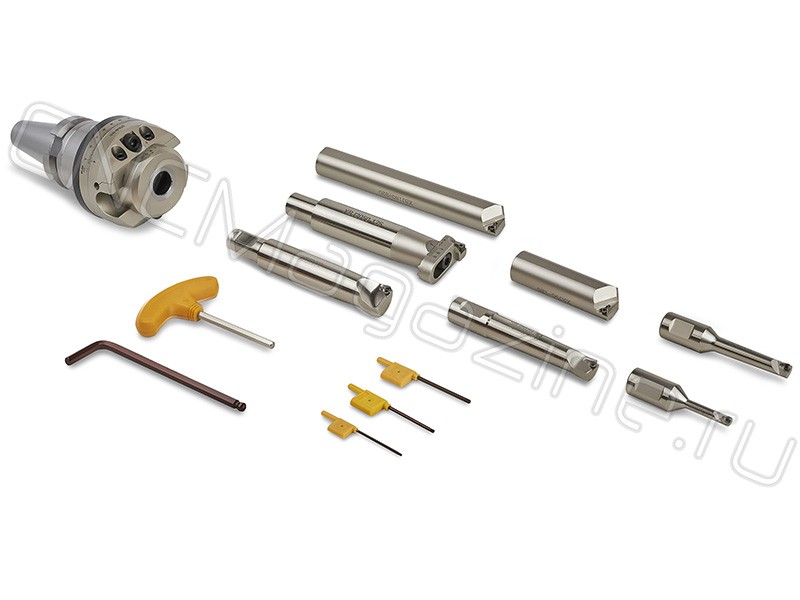

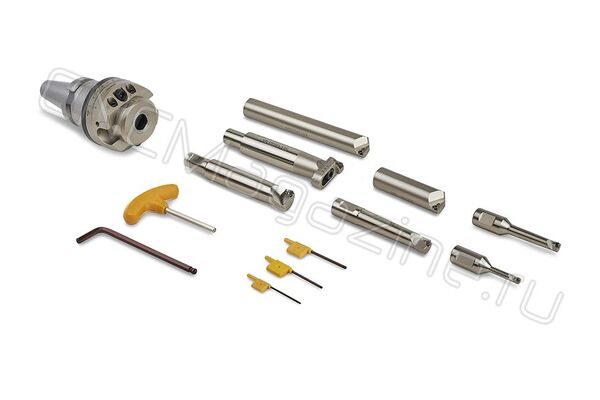

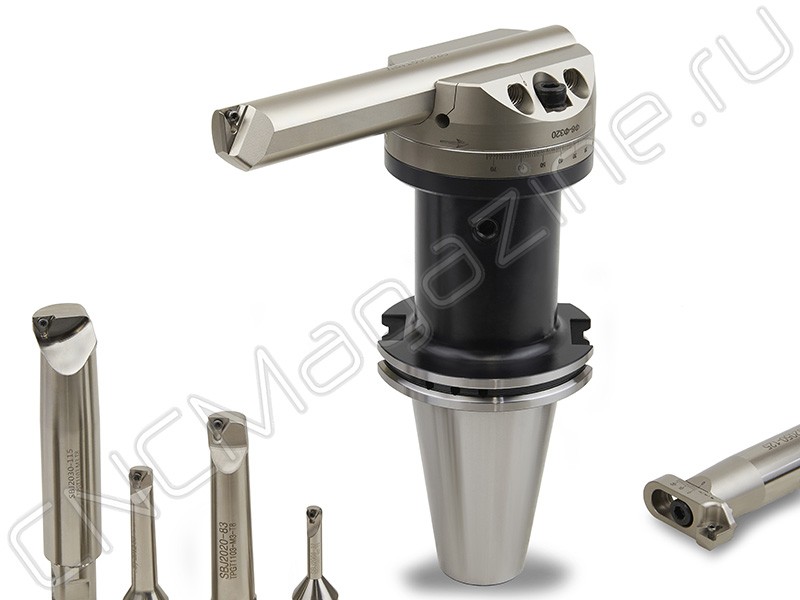

Набор для чистового растачивания BT40-NBH2084X включает 7 шт. расточных резцов (без пластин), микрометрическую расточную головку NBH2084X, патрон BT40, набор ключей. Ящик (кейс) для хранения и транспортировки в комплект не входит.
Точность системы 0.005-0.008 мм. Пластины, используемые в расточных резцах: TBGT, TPGH, в комплект не входят. К патрону необходим штревель, приобретается отдельно.
Особенности:
- Эксцентричная структура микрорегулировки, отсутствие люфта, заклинивания, боле стабильная, точная и плавная настройка.
- Структура грубой регулировки типа Scribe slide, более быстрая и удобная для настройки инструмента.
- Расточная планка с фиксатором обратного хода, плотной посадкой по фланцу и большей устойчивостью к вибрации.
- Удлинитель LBK легче на 2 кг, чем обычный.
- Расточный набор NBH2084 с точностью регулировки 0.005 мм, более широкий диапазон обработки от 8 до 320 мм.
- Встроенная конструкция со сквозными отверстиями позволяет использовать расточной твердосплавный резец из вольфрамовой стали для обработки глубоких отверстий без вибраций.
- Более толстый поперечный резец, отлично подходящий для растачивания отверстий большого диаметра.
- Повышение эффективности на 50% по сравнению со старыми моделями расточной системы.
Видео-инструкция и обзор расточного набора NBH2084X:
| № |
Наименование |
Диапазон расточки, мм |
Количество оборотов |
Подача |
Пластина |
|
1 |

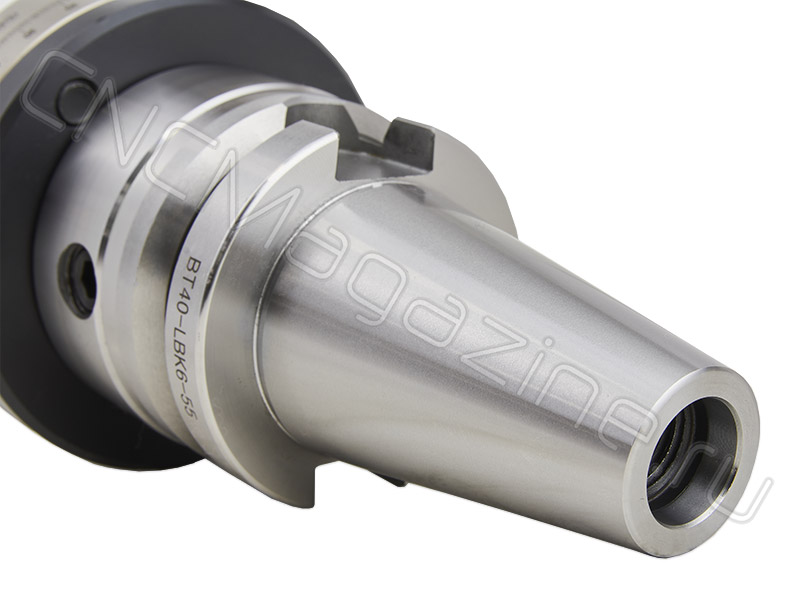

Патрон фрезерный BT40 для крепления расточной головки |
|
|
|
|
|
2 |

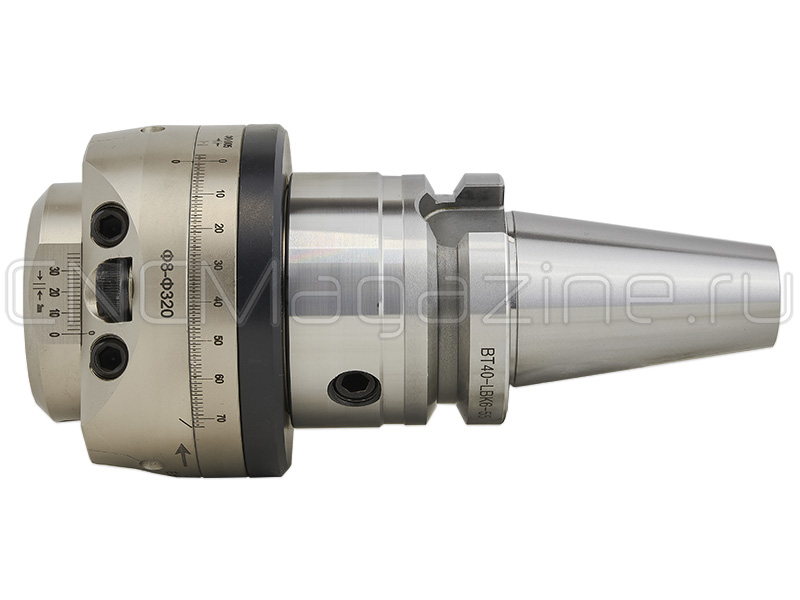

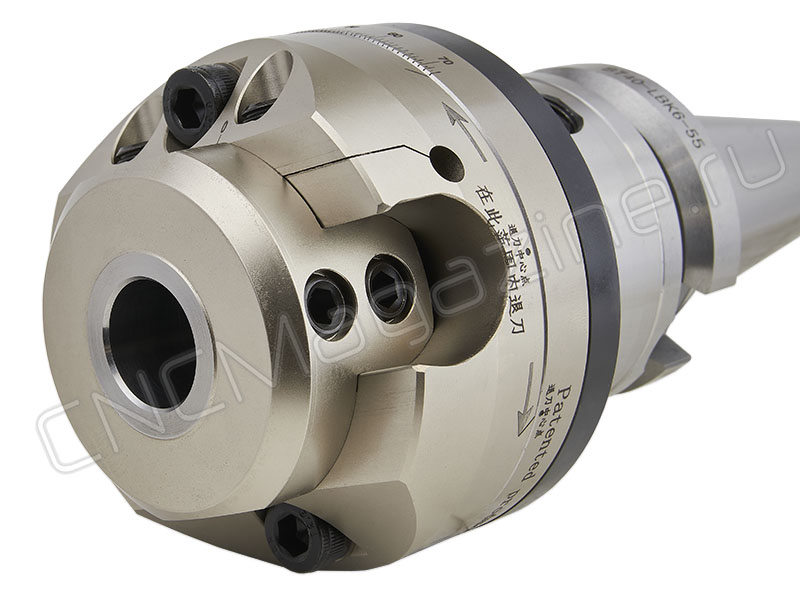

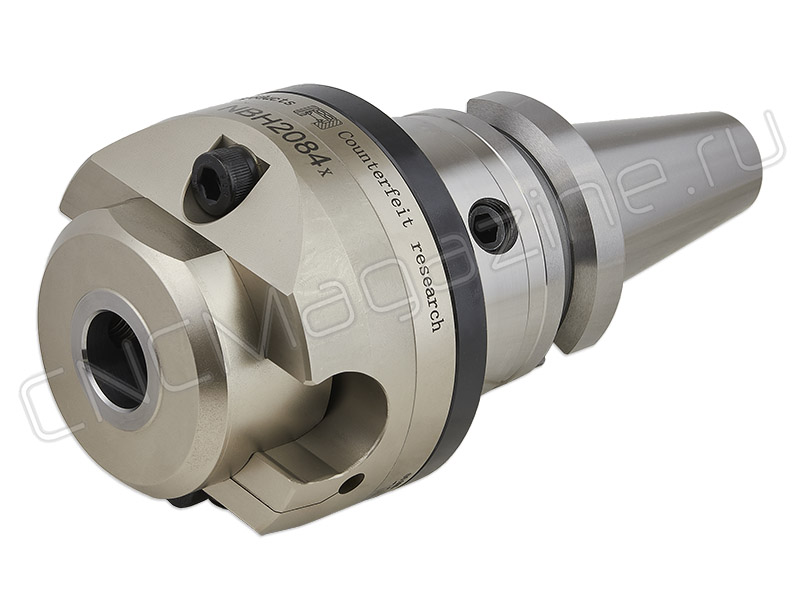

Расточная головка NBH2084X |
8-320 |
|
|
|
|
3 |
Державка XBJ2008-32 |
8 |
S2600 |
F100 |
TBGT060102L |
|
4 |
Державка XBJ2012-53 |
13 |
S2200 |
F80 |
TPGH090202L |
|
5 |
Державка XBJ2020-83 |
21 |
S2500 |
F100 |
TPGH110302L |
|
6 |
Державка XBJ2030-115 |
31 40 50 |
S2200 |
F100 |
TPGH110302L |
|
7 |
Державка XBJ2050-125 |
51 |
S1500 |
F80 |
TPGH110302L |
|
8 |
Державка XBJ2090-185 |
90-180 |
S8000 |
F80 |
TPGH110302L |
|
9 |
Державка XBJ20180-320 |
181-320 |
S600 |
F60 |
TPGH110302L |
|
10 |
Регулировочный ключ 5 мм |
||||
|
11 |
Регулировочный ключ 6 мм |
||||
|
12 |
Ключ Т6 |
||||
|
13 |
Ключ Т8 |
||||
| 14 | Ключ Т10 | ||||
Технические характеристики:
- Чистовая
Диапазон диаметров отверстий, которые можно обработать с помощью конкретной расточной головки
- 8-320 мм
- 28 мм
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
