Расточная система HSK100A-NBH2084 (набор) для расточки отверстий в диапазоне от 8 до 280 мм. При работе с малыми диаметрами максимальная частота вращения 1600 об/мин

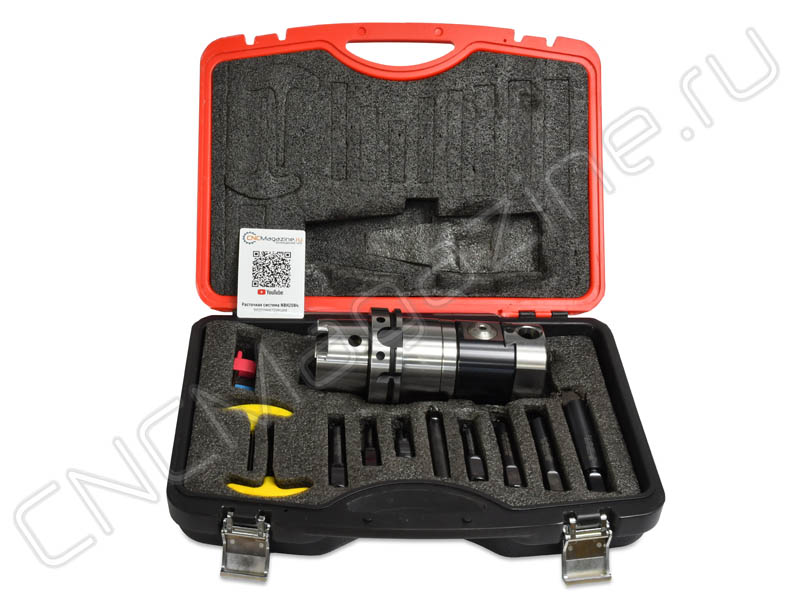

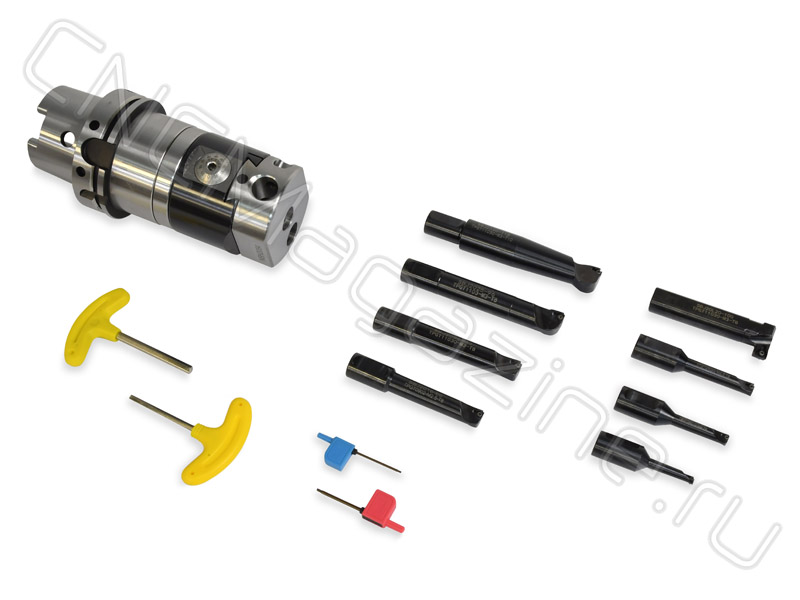

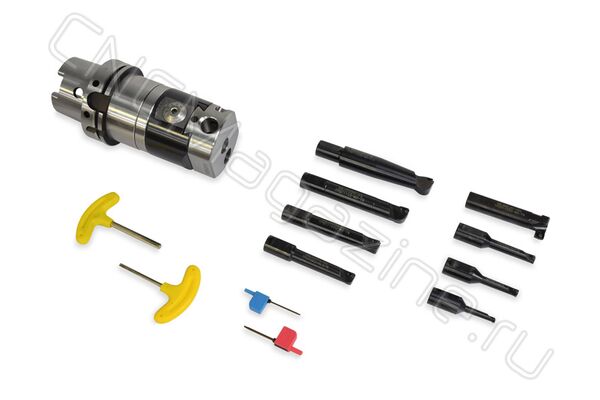

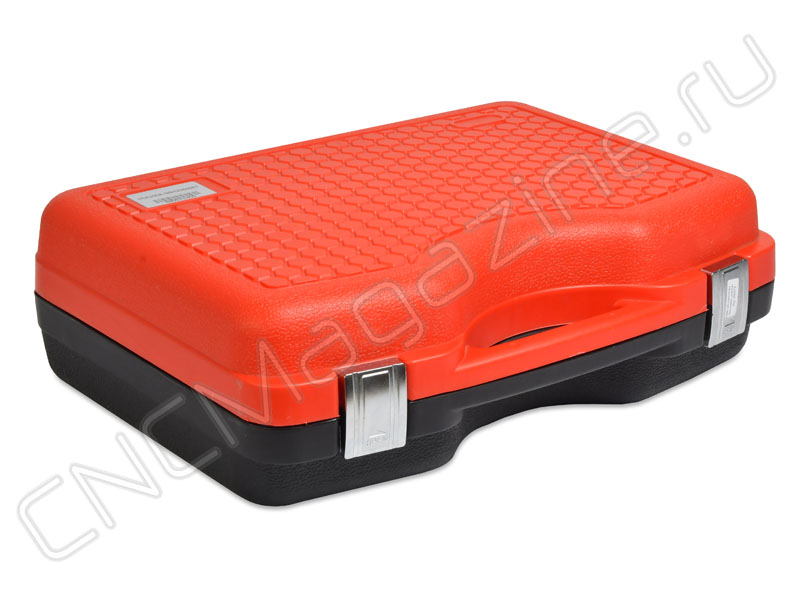

Набор для чистового растачивания HSK100A-NBH2084 включает 8 шт. расточных резцов SBJ (без пластин), микрометрическую расточную головку NBH2084, патрон HSK100, набор ключей и ящик. Диаметр хвостовиков резцов 20 мм. Точность системы 0.01 мм. Пластины, используемые в расточных резцах SBJ: TBGT, TPGH, в комплект не входят.
Видео-инструкция к расточной системе NBH2084:
Все элементы набора можно приобрести отдельно. Инструкция к расточной системе NBH2084 во вкладке Документация, справа от описания товара.
|
Позиция |
Обозначение |
Диапазон расточки |
Подходящие пластины |
Винт/Ключ |
|
1 |

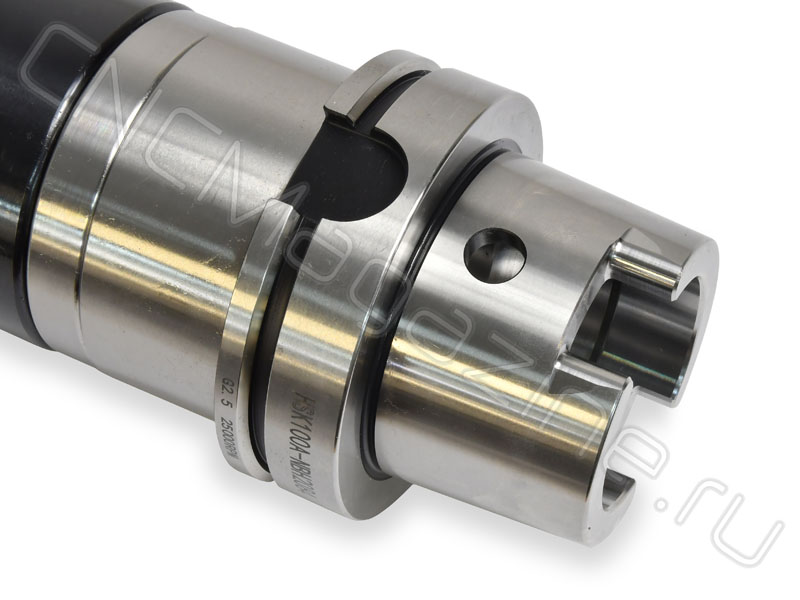

Патрон фрезерный HSK100 для крепления расточной головки |
|
|
|
|
2 |

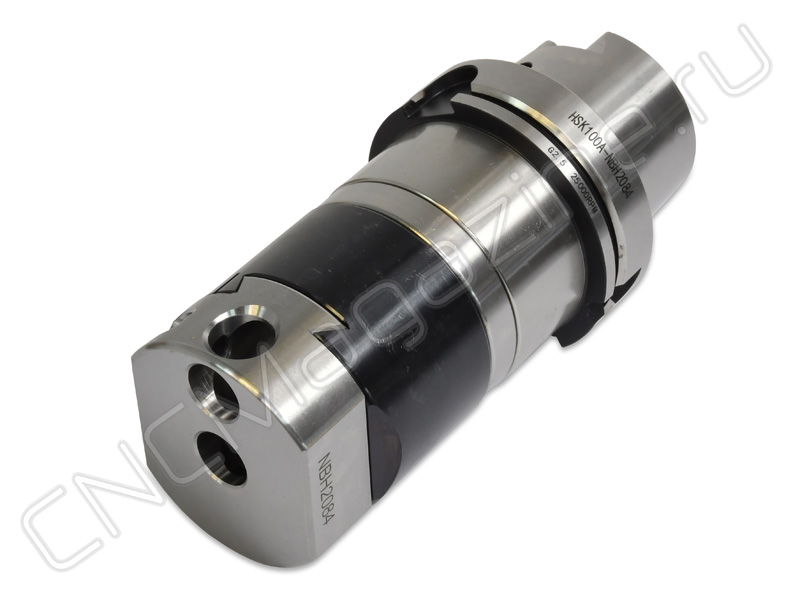

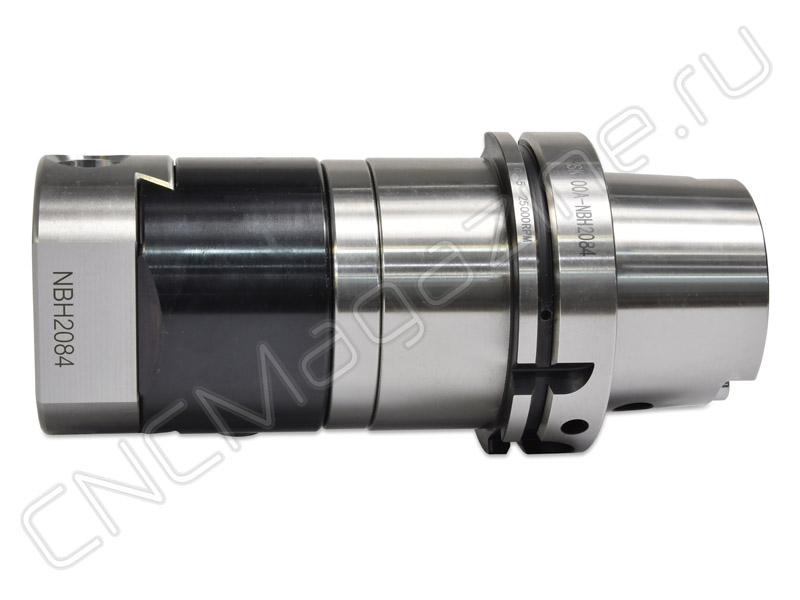

Расточная головка NBH2084 |
08-280 мм |
|
|
|
3 |
Державка SBJ2012-53 |
12-17 мм |
TGGT09020Х, TPGH090202L, TPGH090204L |
М2.5/Т8 |
|
4 |
Державка SBJ2010-40 |
10-13 мм |
TBGT060102, TBGT060104, TBGT060102L, TBGT060104L |
М2/T6 |
|
5 |
Державка SBJ2008-32 |
8-11 мм |
TBGT060102, TBGT060104, TBGT060102L, TBGT060104L |
М2/T6 |
|
6 |
Державка SBJ2020-83 |
20-130 мм |
TPGT11030Х, TPGH110302, TPGH110304, TPGH110302L, TPGH110304L |
M3/T8 |
|
7 |
Державка SBJ20L20-100 |
120-280 мм |
TPGT11030Х, TPGH110302, TPGH110304, TPGH110302L, TPGH110304L |
M3/T8 |
|
8 |
Державка SBJ2016-68 |
16-21 мм |
TPGH090202, TPGH090204, TPGT09020Х, TPGH090202L, TPGH090204L, |
М2.5/Т8 |
|
9 |
Державка SBJ2030-115 |
30-140 мм |
TPGT11030Х, TPGH110302, TPGH110304, TPGH110302L, TPGH110304L |
M3/T8 |
|
10 |
Державка SBJ2025-96 |
25-135 мм |
TPGT11030Х, TPGH110302, TPGH110304,TPGH110302L, TPGH110304L |
M3/T8 |
|
11 |
Шестигранный ключ М4 |
|
|
|
|
12 |
Шестигранный ключ М6 |
|
|
|
|
13 |
Ключ Т6 |
|
|
|
|
14 |
Ключ Т8 |
|
|
|
Технические характеристики:
- Чистовая
Диапазон диаметров отверстий, которые можно обработать с помощью конкретной расточной головки
- 8-280 мм
- 28 мм
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
