Основные и мелкие шаги метрической резьбы – Таблицы и советы


Содержание:

1. Применение мелкого шага резьбы, отличия от стандартного

2. Стандартные (основные) шаги метрической резьбы − Таблица

3. Мелкие шаги метрической резьбы − Таблица

4. Шаги метрической резьбы ГОСТ 8724-2002









Применение мелкого шага резьбы, отличия от стандартного

Метрическая резьба распространена на производстве в России и не только. Мелкий шаг используется реже, чем основной (стандартный).

Болт резьба Кратко коснемся основных понятий в резьбе:

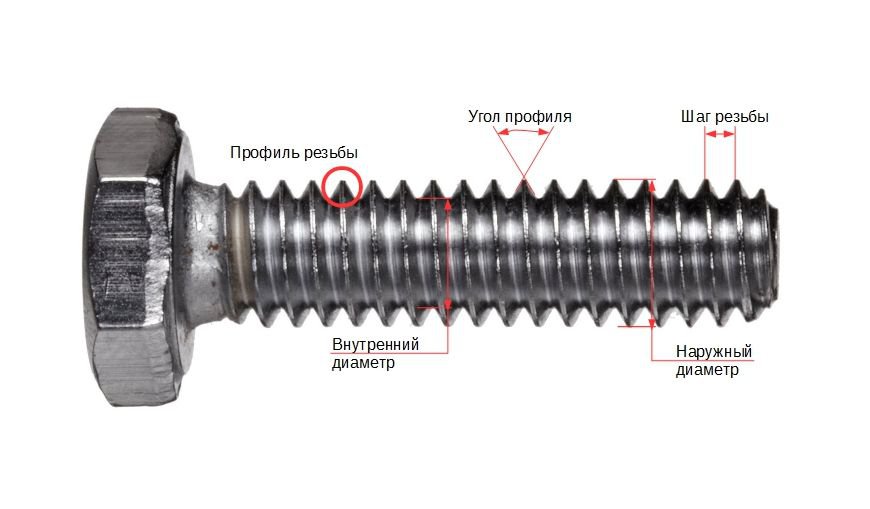

  • Профиль — рисунок «гребенки», которая проходит вдоль оси крепежа.
  • Шаг резьбы — расстояние между двумя соседними вершинами, замеренное вдоль оси стержня элемента крепежа.
  • Наружный диаметр — измеряется по верхним точкам профиля.
  • Внутренний диаметр — размер вписанного цилиндра в углубления наружной резьбы, либо по точкам вершин внутренней.
  • Ход — расстояние от одной вершины профиля до другой в проекции на ось крепежа.
  • Угол профиля — угол между боковыми сторонами профиля.

В метрической резьбе профиль состоит из равносторонних треугольников. Каждому диаметру соответствует один вариант крупного шага, и несколько вариантов мелкого.

шаг резьбыОтличие мелкого шага резьбы от крупного:

  1. Чем мельче шаг, тем прочнее соединение из-за большей площади соприкосновения поверхностей (больше витков).
  2. При одинаковом диаметре резьбы и длине гайки можно получить более прочное и устойчивое соединение.
  3. При прочих равных условиях резьбовое соединение с крупным шагом выдерживает большее осевое усилие, чем с малым.
  4. Благодаря меньшему углу подъема происходит «самоторможение», в отличие от соединений с основным шагом, которые больше склонны к «самооткручиванию».
  5. При диаметре поверхности крепежного элемента свыше 68 мм метрическая резьба может иметь только мелкий шаг.
  6. В маркировке крепежа крупный шаг обычно опускается, а нестандартный – указывается.

Применение мелкой резьбы:

  • Крепежи с нестандартными шагами применяются в основном в соединениях, где возможны вибрация, ударные, динамические переменные нагрузки.
  • Сферы: автомобилестроение, авиационная промышленность, станко- и судостроение, бытовая техника.
  • Тонкостенные детали для обеспечения герметичности соединения.
  • Регулировочные и установочные винты измерительного инструмента (микрометры и пр.).

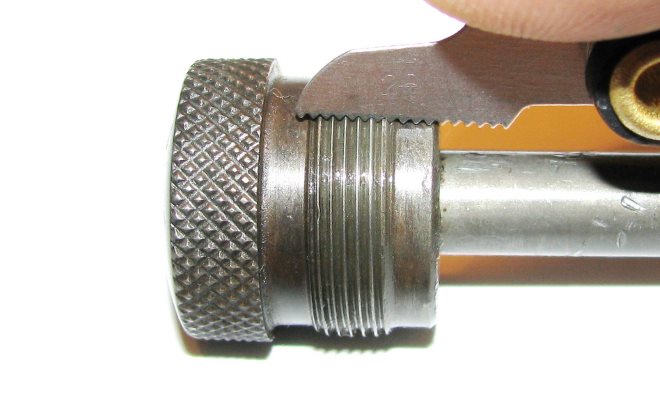

замер шага резьбы

В повседневной жизни мы часто сталкиваемся с мелкой резьбой. Например, когда меняем колесные диски на автомобиле. На гайках и болтах в этом узле нарезана именно такая резьба. В бытовой технике также часто используется нестандартный шаг резьбы.

Как определить резьба с каким шагом перед вами?

  1. Проще всего измерить ее резьбовым шаблоном или калибром.
  2. Измерьте штангенциркулем ход в миллиметрах и разделите полученное значение на количество витков.
  3. Сопоставьте известную вам резьбу с искомым значением, сравнивая различные изделия.

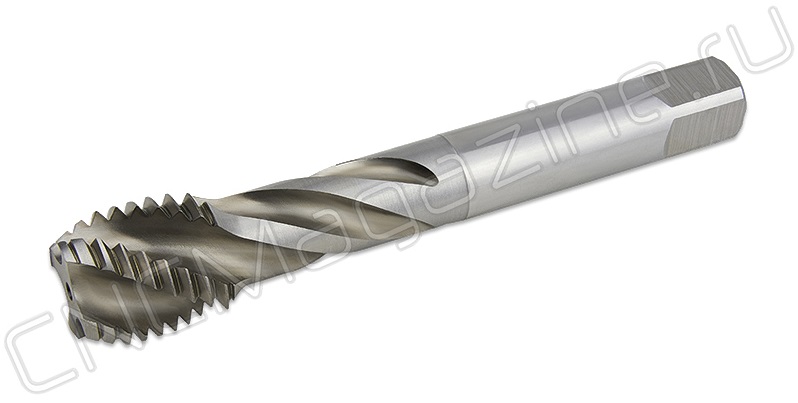

метчик машинныйПример маркировки метчика со стандартным и мелким шагом:

  • Метчик М10х0.75 (метрическая резьба М10, шаг мелкий 0.75).
  • Метчик М10х1 (метр. резьба М10, шаг мелкий 1).
  • Метчик М10х1.25 (метр. резьба М10, шаг мелкий 1.25).
  • Метчик М10х1.5 (метр. резьба М10, шаг крупный 1.5).

Как видите, у метчиков М10 основной шаг один – 1.5 мм. А для мелкой резьбы – три варианта – 0.75, 1.0 и 1.25.

Стандартные (основные) шаги метрической резьбы − Таблица

Ниже представлена таблица с основными шагами и диаметрами метрической резьбы:

Шаг
резьбы,

P, мм

Диаметры резьбы

Высота
профиля,

h, мм

Наружный,

d, мм

Средний,

d2, мм

Внутренний,

d1, мм

0,25

1

0,838

0,730

     0,135

0,25

1,1

0,938

0,830

0,135

0,25

1,2

1,038

0,930

0,135

0,30

1,4

1,205

1,075

0,162

0,35

1,6

1,373

1,221

0,189

0,35

1,8

1,573

1,421

0,189

0,40

2

1,740

1,567

0,216

0,45

2,2

1,908

1,713

0,243

0,45

2,5

2,208

2,013

0,243

0,50

3

2,675

2,459

0,270

0,60

3,5

3,110

2,850

0,325

0,70

4

3,546

3,242

0,379

0,75

4,5

4,013

3,688

0,406

0,80

5

4,480

4,134

0,433

1

6

5,350

4,918

0,541

1

7

6,350

5,918

0,541

1,25

8

7,188

6,647

0,676

1,25

9

8,188

7,647

0,676

1,5

10

9,026

8,376

0,812

1,5

11

10,026

9,376

0,812

1,75

12

10,863

10,106

0,947

2

14

12,701

11,835

1,082

2

16

14,701

13,835

1,082

2,5

18

16,376

15,294

1,353

2,5

20

18,376

17,294

1,353

2,5

22

20,376

19,294

1,353

3

24

22,051

20,752

1,624

3

27

25,051

23,752

1,624

3,5

30

27,727

26,211

1,894

3,5

33

30,727

29,211

1,894

4

36

33,402

31,670

2,165

4

39

36,402

34,670

2,165

4,5

42

39,077

37,129

2,435

4,5

45

42,077

40,129

2,435

5

48

44,752

42,587

2,706

5

52

48,752

46,587

2,706

5,5

56

52,428

50,046

2,977

5,5

60

56,428

54,046

2,977

6

64

60,103

57,505

3,247

6

68

64,103

61,505

3,247
