Как правильно подобрать сверло под резьбу для метчиков − таблицы диаметров и рекомендации


Содержание:

1. Как правильно подобрать сверло под резьбу – рекомендации и возможные проблемы.

2. Диаметр предварительного отверстия для метрических метчиков.

3. Как подобрать сверло под метчики-раскатники (бесстружечные).

4. Диаметры сверл для трубных (дюймовых) метчиков.

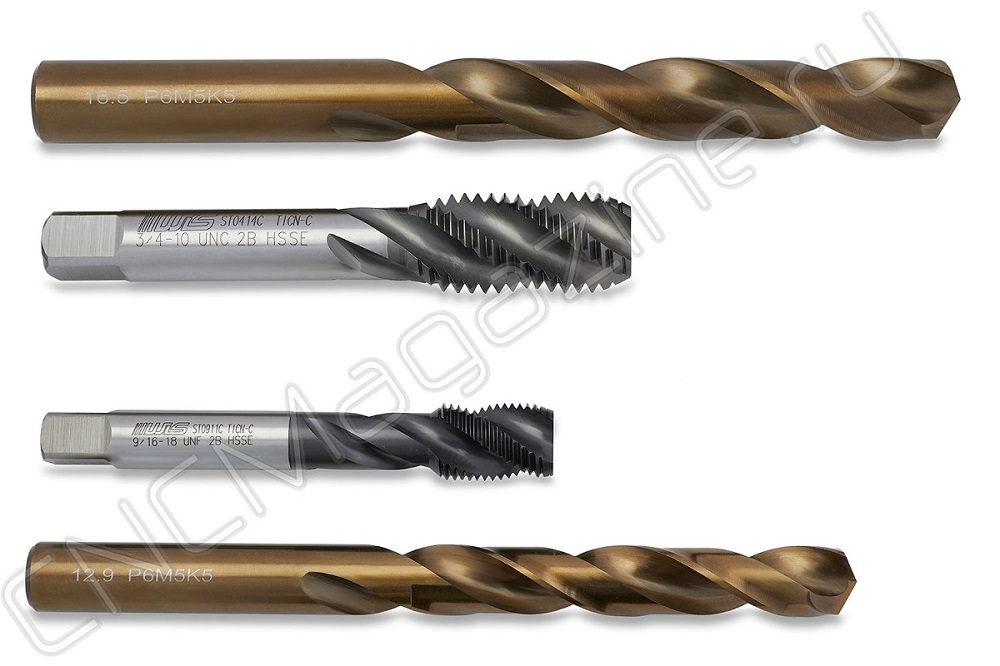

5. Как подобрать сверла под метчики UNC/UNF.

6. Диаметры сверл под трапецеидальную резьбу.

7. ГОСТы



Как правильно подобрать сверло под резьбу − рекомендации и возможные проблемы

В статье вы найдете таблицы с диаметрами отверстий под популярную резьбу – для метрических, трубных метчиков, UNC/UNF, трапецеидальных метчиков, а также для бесстружечных метчиков-раскатников. Информация представлена для основного шага и мелкого.

Также затронем основные нюансы, которые могут возникнуть при подборе подходящего инструмента для чернового отверстия.

Особенности выбора диаметра сверла под метчик:

  1. Выбирайте сверло, подходящее под обрабатываемый материал. Как правило, для большинства резьбонарезных операций достаточно инструмента из быстрорежущей стали с добавлением кобальта. Для твердых, сложных материалов рекомендуем использовать твердосплавные сверла.
  2. Предварительное отверстие нужно дополнительно обработать зенковкой, сделать фаску. Это нужно для лучшего центрирования метчика, а также для дальнейшего лучшего захода в резьбу болтов, шпилек и т.д.
  3. Учитывайте свойства обрабатываемого материала. У хрупких и твердых металлов и у мягких и вязких значения диаметр отверстия будет отличаться. Например, D сверла под резьбу М8 в мягких материалах будет 6.8 мм, а для твердых металлов рекомендуется уже брать инструмент D 6.7 мм.

    К этой статье мы прикрепили документы с ГОСТ по отверстиям для резьбы. Там указаны размеры отверстий разной точности, а также предельные отклонения диаметров. Кроме того, приведены особенности и диаметры отверстий для резьбонарезания в мягких и вязких материалах. Если у Вас повышенные требования к получаемой резьбе, то стоит внимательно изучить прилагаемые документы. Если же не предъявляются повышенные требования по точности и качеству, то можно воспользоваться рекомендуемыми ниже таблицами.

  4. Для хрупких металлов (чугун) размеры черновых отверстий нужно уменьшить на одну десятую миллиметра от рекомендованных.
  5. Диаметры отверстий под обычные метчики и раскатники отличаются, даже если это один и тот же размер и шаг резьбы (таблицу для бесстружечных метчиков вы найдете ниже в статье).
  6. Все рекомендации отражены в ГОСТах, в специальных таблицах, придерживаясь которых можно получить качественную резьбу и свести к минимуму поломку метчиков.

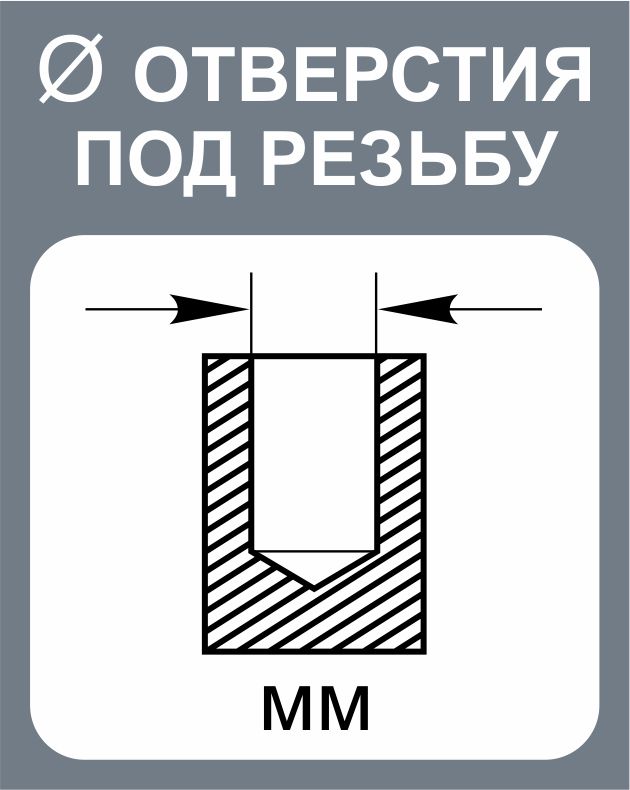

Диаметр предварительного отверстия для метрических метчиков

Итак, рассмотрим ГОСТы для метрической резьбы, получаемой стандартными метчиками.

Наиболее популярные размеры: М3, М4, М5, М6, М8, М10 и М12, с основным шагом.

Краткая таблица для самых популярных размеров метрической резьбы с крупным шагом:

Метчик (резьба/основной шаг)

Диаметр отверстия (⌀ сверла), мм

М3х0.5

2.5

М4х0.7

3.3

М5х0.8

4.2

М6х.1.0

5.0

М8х1.25

6.8

М10х1.5

8.5

М12х1.75

10.2

М14х2.0

12.0

М16х2.0

14.0

М18х2.5

15.4-15.6

М20х2.5

17.4-17.6

Подробная Таблица размеров сверла под метрическую резьбу основной шаг (DIN 13/ГОСТ 24705):

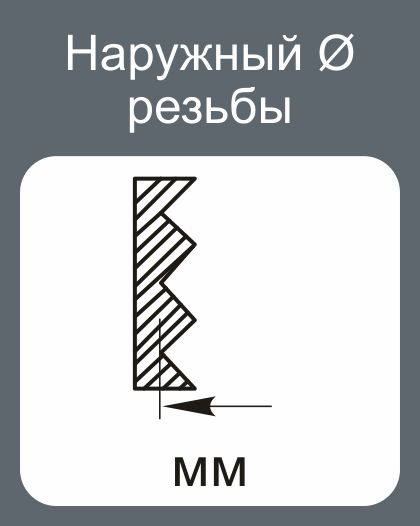

М

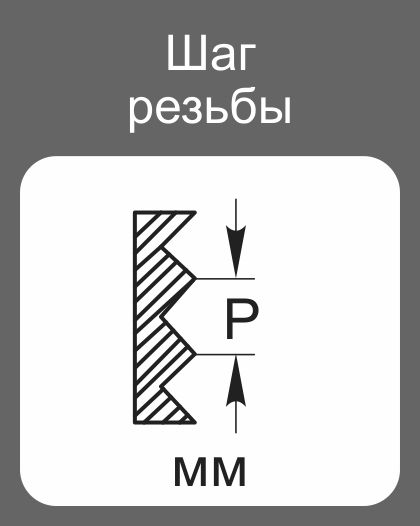

Шаг, мм

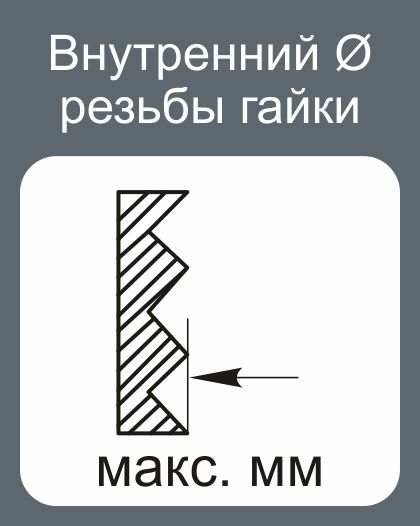

Внутр. диаметр резьбы гайки, мм

 (доп. по ISO2 - 6H)

D сверла, мм

(по DIN336)

1

0,25

*0,774

0,75

1,1

0,25

*0,874

0,85

1,2

0,25

*0,974

0,95

1,4

0,3

*1,128

1,1

1,6

0,35

1,321

1,25

1,8

0,35

1,521

1,45

2

0,4

1,679

1,6

2,2

0,45

1,838

1,75

2,5

0,45

2,138

2,05

3

0,5

2,599

2,5

3,5

0,6

3,010

2,9

4

0,7

3,422

3,3

4,5

0,75

3,878

3,7

5

0,8

4,334

4,2

6

1

5,153

5,0

7

1

6,153

6,0

8

1,25

6,912

6,8

9

1,25

7,912

7,8

10

1,5

8,676

8,5

11

1,5

9,676

9,5

12

1,75

10,441

10,2

14

2

12,210

12,0

16

2

14,210

14,0

18

2,5

15,744

15,5

20

2,5

17,744

17,5

22

2,5

19,744

19,5

24

3

21,252

21,0

27

3

24,252

24,0

30

3,5

26,771

26,5

33

3,5

29,771

29,5

36

4

32,270

32,0

39

4

35,270

35,0

42

4,5

37,799

37,5

45

4,5

40,799

40,5

48

5

43,297

43,0

52

5

47,297

47,0

56

5,5

50,796

50,5

60

5,5

54,796

54,5

64

6

58,305

58,0

68

6

62,305

62,0

*Поле допуска по ISO1 – 4H.

Подробная Таблица размеров сверла под метрическую резьбу мелкий шаг (DIN 13/ГОСТ 24705):

МхШаг

Внутр. диаметр резьбы гайки, мм

 (доп. по ISO2 - 6H)

D сверла, мм

(по DIN336)



МхШаг

Внутр. диаметр резьбы гайки, мм

 (доп. по ISO2 - 6H)

D сверла, мм

(по DIN336)

2×0,25

*1,774

1,75

24×1

23,153

23

2,2×0,25

*1,974

1,95

24×1,5

22,676

22,5

2,3×0,25

2,071

2,05

24×2

22,210

22

2,5×0,35

*2,184

2,15

25×1

24,153

24

2,6×0,35

2,252

2,2

25×1,5

23,676

23,5

3×0,35

*2,684

2,65

26×1,5

24,676

24,5

3,5×0,35

*3,184

3,15

27×1,5

25,676

25,5

4×0,35

*3,684

3,65

27×2

25,210

25,0

4×0,5

3,599

3,5

28×1,5

26,676

26,5

5×0,5

4,599

4,5

28×2

26,210

26,0

6×0,5

5,599

5,5

30×1

29,153

29,0

6×0,75

5,378

5,2

30×1,5

28,676

28,5

7×0,75

6,378

6,2

30×2

28,210

28,0

8×0,5

7,599

7,5

32×1,5

30,676

30,5

8×0,75

7,378

7,2

33×1,5

31,676

31,5

8×1

7,153

7,0

33×2

31,210

31,0

9×0,75

8,378

8,2

34×1,5

32,676

32,5

9×1

8,153

8,0

35×1,5

33,676

33,5

10×0,5

9,599

9,5

36×1,5

34,676

34,5

10×0,75

9,378

9,2

36×2

34,210

34,0

10×1

9,153

9,0

36×3

33,252

33,0

10×1,25

8,912

8,8

38×1,5

36,676

36,5

11×1

10,153

10,0

39×1,5

37,676

37,5

12×0,75

11,378

11,2

39×2

37,210

37,0

12×1

11,153

11,0

39×3

36,252

36,0

12×1,25

10,912

10,8

40×1,5

38,676

38,5

12×1,5

10,676

10,5

40×2

38,210

38,0

13×1

12,153

12,0

40×3

37,252

37,0

14×1

13,153

13,0

42×1,5

40,676

40,5

14×1,25

12,912

12,8

42×2

40,210

40,0

14×1,5

12,676

12,5

42×3

39,252

39,0

15×1

14,153

14,0

45×1,5

43,676

43,5

15×1,5

13,676

13,5

45×2

43,210

43,0

16×1

15,153

15,0

45×3

42,252

42,0

16×1,5

14,676

14,5

48×1,5

46,676

46,5

18×1

17,153

17,0

48×2

46,210

46,0

18×1,5

16,676

16,5

48×3

45,252

45,0

18×2

16,210

16,0

50×1,5

48,676

48,5

20×1

19,153

19,0

50×2

48,210

48,0

20×1,5

18,676

18,5

50×3

47,252

47,0

20×2

18,210

18,0

52×1,5

50,676

50,5

22×1

21,153

21,0

52×2

50,210

50,0

22×1,5

20,676

20,5

52×3

49,252

49,0

22×2

20,210

20,0

63×1,5

61,676

61,5

*Поле допуска по ISO1 – 4H.

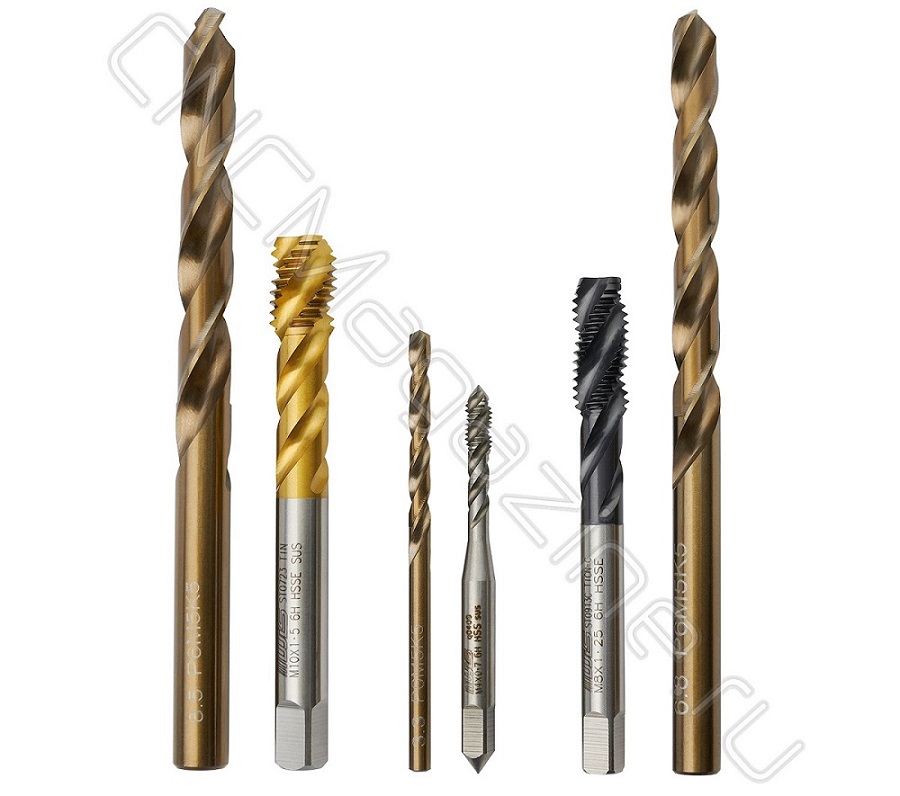

Сверло под метчикОбратите внимание!
Также есть еще один быстрый способ, так называемый «дедовский метод», по нему можно быстро подобрать сверло под метчик без таблиц. Для этого надо вычесть из номинального диаметра резьбы его шаг.

Рассмотрим способ на примере. Допустим, вам необходимо нарезать резьбу М10х1.5.

  1. Номинальный диаметр резьбы 10 мм.
  2. Шаг 1.5 мм.
  3. Вычитаем из первого значения второе: 10-1.5=8.5 мм.
  4. Диаметр сверла равен 8.5 мм.

Допускается округлять значение до большего. Например, 9.75 округлить до 9.8. Но это будет приблизительное значение, «дедовский» метод подойдет больше для бытовых нужд. Для производственных задач рекомендуется ориентироваться по таблицам, ГОСТам, с учетом допусков и особенностей обрабатываемого материала.

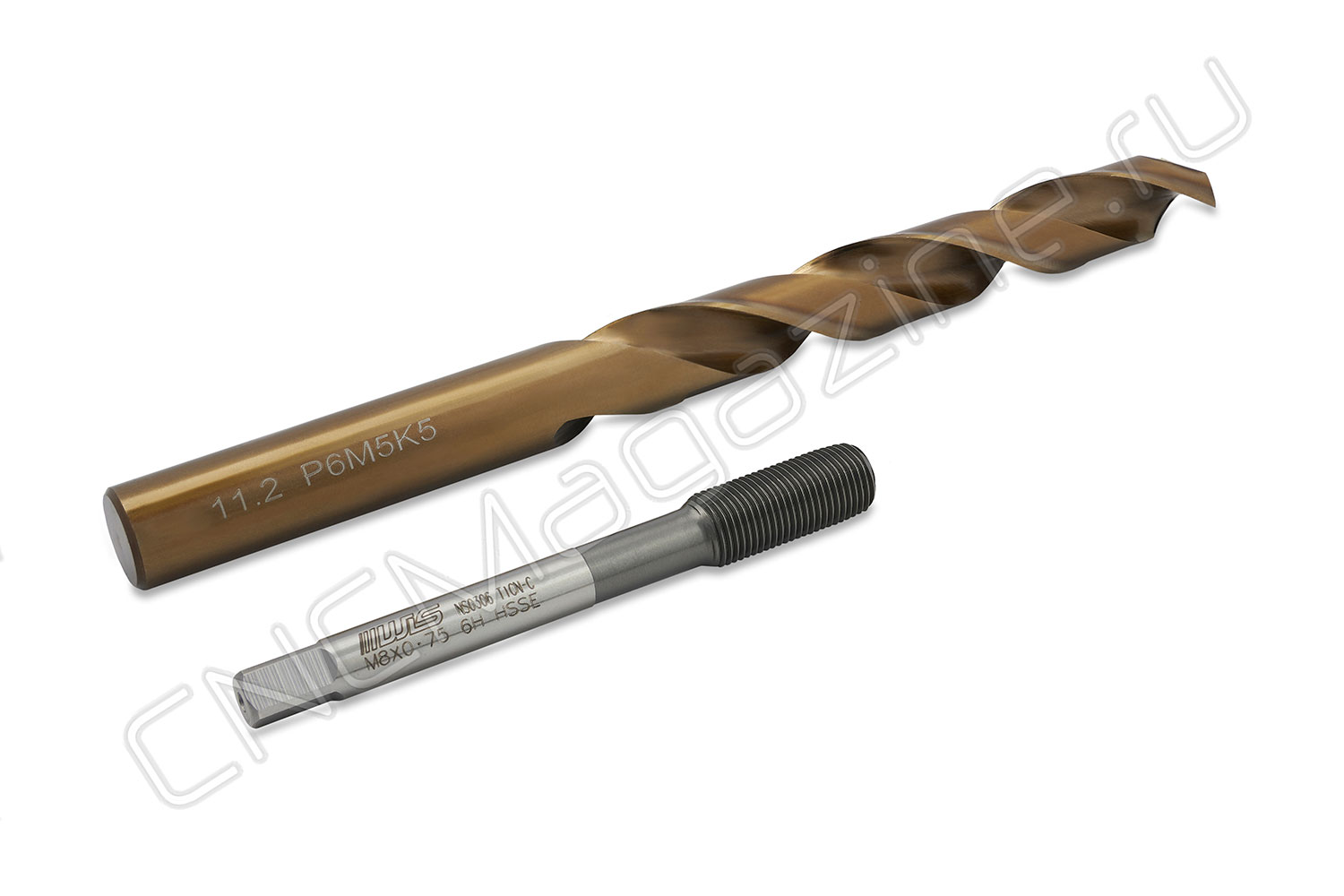

Как подобрать сверло под метчики-раскатники (бесстружечные)

Выбор сверла под раскатники, которые используются для выдавливания резьбы, имеет свои особенности. Деформация металла происходит как в направлении оси отверстия, так и в противоположном. Поэтому черновое отверстие под раскатку обычно сверлится большего размера, чем под нарезку со стружкой.

Например, для нарезания М8 с шагом 1.25 нужно взять инструмент диаметром 6.8 мм, а для получения М8х1.25 раскатыванием (выдавливанием) нужно просверлить черновое отверстие ⌀ 7.45 мм.

Сначала рассмотрим метрические бесстружечные метчики.

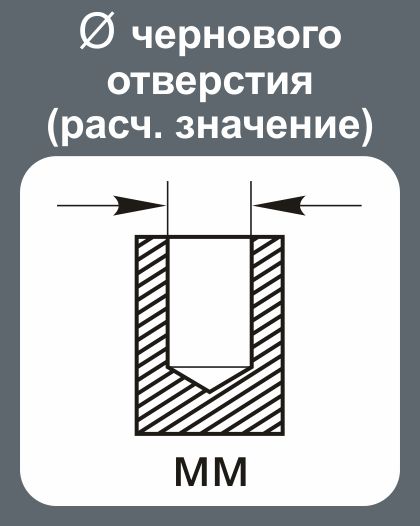

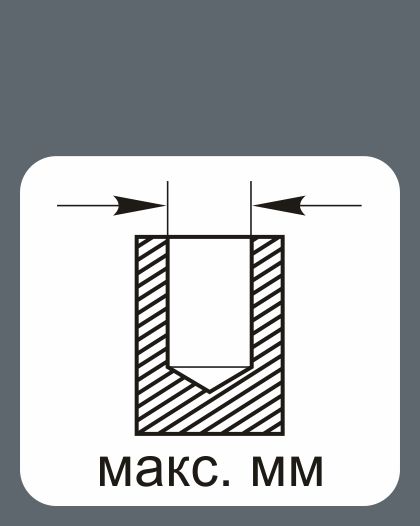

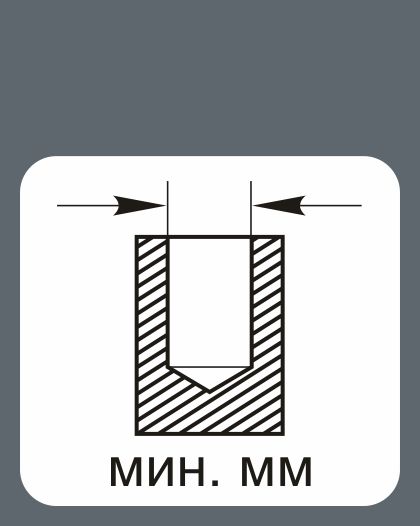

Таблица размеров отверстий под раскатники метрическая резьба крупный шаг (DIN 13/ГОСТ 24705):

М



(доп. по ISO2 - 7H)

1

0,25

*0,785

0,89

0,91

0,9

1,1

0,25

*0,885

0,99

1,01

1,0

1,2

0,25

*0,985

1,09

1,11

1,1

1,4

0,3

*1,142

1,24

1,27

1,25

1,6

0,35

*1,321

1,44

1,48

1,45

1,8

0,35

*1,521

1,66

1,68

1,67

2,0

0,4

*1,679

1,84

1,86

1,85

2,2

0,45

**1,838

2,02

2,04

2,03

2,5

0,45

*2,138

2,30

2,34

2,3

3

0,5

2,639

2,79

2,82

2,8

3,5

0,6

3,050

3,24

3,28

3,25

4

0,7

3,466

3,69

3,73

3,7

4,5

0,75

3,924

4,16

4,2

4,2

5

0,8

4,384

4,64

4,68

4,65

6

1

5,217

5,51

5,59

5,55

7

1

6,217

6,55

6,6

6,55

8

1,25

6,982

7,41

7,48

7,45

9

1,25

7,982

8,41

8,48



10

1,5

8,751

9,28

9,37

9,35

11

1,5

9,751

10,28

10,37



12

1,75

10,531

11,16

11,25

11,2

14

2

12,310

13,02

13,14

13,1

16

2

14,310

15,02

15,14

15,1

18

2,5

15,854

16,75

16,89

16,9

20

2,5

17,854

18,75

18,89

18,9

*Поле допуска по ISO1 – 5H. **Поле допуска по ISO2 – 6H.

Таблица диаметров отверстий под метчики-раскатники метрическая резьба мелкий шаг (DIN 13/ГОСТ 24705):

МхШаг



(доп. по ISO2 - 7H)

2×0,25

*1,785

1,9

1,91



2,2×0,25

*1,985

2,1

2,11



2,3×0,25

*2,071

2,2

2,21



2,5×0,35

2,201

2,36

2,38

2,37

2,6×0,35

2,252

2,46

2,48

2,47

3×0,35

*2,701

2,87

2,89

2,88

3,5×0,35

*3,201

3,37

3,39

3,38

4×0,35

*3,701

3,87

3,89



4×0,5

3,639

3,79

3,82

3,8

5×0,5

4,639

4,79

4,82

4,8

6×0,5

**5,599

5,8

5,83

5,8

6×0,75

5,424

5,63

5,7

5,7

7×0,75

6,424

6,67

6,72

6,7

8×0,5

**7,599

7,8

7,83



8×0,75

7,424

7,67

7,72

7,7

8×1

7,217

7,51

7,6

7,55

9×0,75

8,424

8,67

8,72

8,7

9×1

8,217

8,55

8,6

8,6

10×0,5

**9,599

9,8

9,83

9,8

10×0,75

9,424

9,67

9,72

9,7

10×1

9,217

9,51

9,6

9,55

10×1,25

8,982

9,41

9,48

9,45

11×1

10,217

10,55

10,6

10,6

12×1

11,217

11,52

11,61

11,55

12×1,25

10,982

11,43

11,5

11,45

12×1,5

10,751

11,29

11,38

11,35

14×1

13,217

13,55

13,61

13,6

14×1,25

12,982

13,43

13,5

13,45

14×1,5

12,751

13,29

13,38

13,35

15×1

14,217

14,55

14,61

14,6

15×1,5

13,751

14,26

14,36

14,35

16×1

15,217

15,55

15,61

15,6

16×1,5

14,751

15,29

15,38

15,35

18×1

17,217

17,55

17,61

17,6

18×1,5

16,751

17,29

17,38

17,35

18×2

16,310

17,02

17,14

17,1

20×1

19,217

19,55

19,61

19,6

20×1,5

18,751

19,29

19,38

19,35

20×2

18,310

19,02

19,14

19,1

22×1,5

20,751

21,26

21,36



22×2

20,310

21

21,15



24×1,5

22,751

23,26

23,38



24×2

22,310

23,01

23,16

23,1

*Поле допуска по ISO1 – 5H. **Поле допуска по ISO2 – 6H.

Теперь разберем раскатники для дюймовой (трубной) резьбы.

Таблица диаметров под метчики-раскатники трубная резьба Витворта (DIN ISO 228/1):



G

Число ниток на дюйм



G 1/16"

28

7,723

6,843

7,24

7,32



G 1/8"

28

9,728

8,848

9,24

9,32

9,25

G 1/4"

19

13,157

11,890

12,48

12,56

12,55

G 3/8"

19

16,662

15,395

15,99

16,06

16,06

G 1/2"

14

20,955

19,172

20,02

20,12

20,05

G 5/8"

14

22,911

21,128

21,97

22,07



G 3/4"

14

26,441

24,658

25,5

25,6



G 7/8"

14

30,201

28,418

29,26

29,36



G1"

11

33,249

30,931

32,05

32,18



G 1 1/8"

11

37,897

35,579

36,7

36,83



G 1 1/4"

11

41,910

39,592

40,72

40,84



G 1 3/8"

11

44,323

42,005

43,13

43,26



G 1 1/2"

11

47,803

45,485

46,61

46,74



G 1 3/4"

11

53,746

51,428

52,55

52,68



G 2"

11

59,614

57,296

58,42

58,55

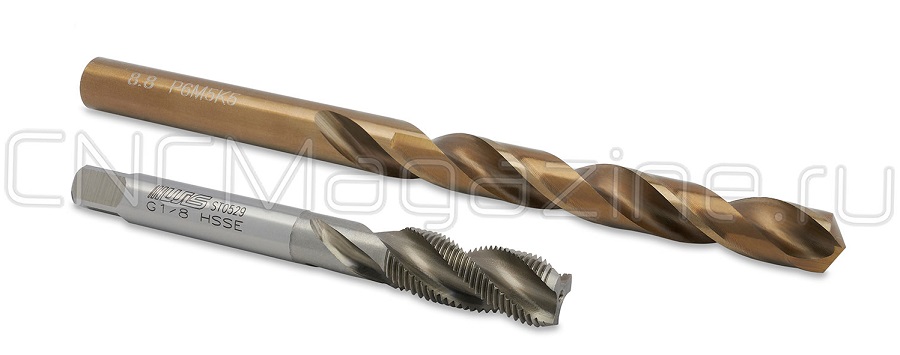

Диаметры сверл для трубных (дюймовых) метчиков

Таблица размеров предварительных отверстий для трубной резьбы:


G

Шаг резьбы, мм

Число ниток на 1 дюйм

⌀ сверла под резьбу, мм

⌀ отверстия под резьбу, мм

Номинальный

Предельные отклонения для классов точности

A

B

G1/8

0.907

28

8.7

8.62

+0.1

+0.2

G1/4

1.337

19

11.5

11.5

+0.12

+0.25

G3/8

1.337

19

15

15

+0.12

+0.25

G1/2

1.814

14

18.75

18.68

+0.14

+0.28

G5/8

1.814

14

20.75

20.64

+0.14

+0.28

G3/4

1.814

14

24.25

24.17

+0.14

+0.28

G7/8

1.814

14

28

27.93

+0.14

+0.28

G1

2.309

11

30.5

30.34

+0.18

+0.36

G1 1/8

2.309

11

35

35

+0.18

+0.36

G1 1/4

2.309

11

39

39

+0.18

+0.36

G1 3/8

2.309

11

41.5

41.41

+0.18

+0.36

G1 1/2

2.309

11

45

44.9

+0.18

+0.36

G1 3/4

2.309

11

51

50.84

+0.18

+0.36

G2

2.309

11

-

56.7

+0.18

+0.36

G2 1/4

2.309

11

-

62.8

+0.22

+0.43

G2 1/2

2.309

11

-

72.27

+0.22

+0.43

G2 3/4

2.309

11

-

78.62

+0.22

+0.43

G3

2.309

11

-

84.97

+0.22

+0.43

G3 1/4

0.907

11

-

91.07

+0.22

+0.43

G3 1/2

1.337

11

-

97.42

+0.22

+0.43

G3 3/4

1.337

11

-

103. 77

+0.22

+0.43

G4

1.814

11

-

110. 12

+0.22

+0.43

G4 1/2

1.814

11

-

122. 82

+0.22

+0.43

G5

1.814

11

-

135. 52

+0.22

+0.43

G5 1/2

1.814

11

-

148. 22

+0.22

+0.43

G6

2.309

11

-

160. 92

+0.22

+0.43

Как подобрать сверла под метчики UNC/UNF

Дюймовая цилиндрическая резьба UNC (крупная) и UNF (мелкая) менее распространена в России, профиль ее аналогичен метрической 60°, но размер считается в дюймах.

Таблица диаметров отверстий под наиболее распространенную американскую резьбу UNC/UNF:


Дюймовая резьба UNC

Резьба х Ниток на дюйм

Диаметр сверла,

 мм

Резьба х Ниток на дюйм

Диаметр сверла,

мм

1/4х20

5.1

7/8х9

19.5

5/16х18

6.5

1х8

22.25

3/8х16

8

1 1/8х7

25

7/16х14

9.4

1 1/4х7

28.25

1/2х13

10.8

1 3/8х6

30.75

9/16х12

12.2

1 1/2х6

34

5/8х11

13.6

1 3/4х5

39.5

3/4х10

16.5

2х4

45

пп

Дюймовая мелкая резьба UNF

Резьба х ниток на дюйм

⌀ сверла, мм

Резьба х ниток на дюйм

⌀ сверла, мм

1/4х28

5.5

3/4х16

17.5

5/16х24

6.9

7/8х14

20.5

3/8х24

8.5

1х12

23.25

7/16х20

9.9

1 1/8х12

26.5

1/2х20

11.5

1 1/4х12

29.75

9/16х18

12.9

1 3/8х12

33

5/8х18

14.5

1 1/2х12

36

Конец таблицы

Диаметры сверл под трапецеидальную резьбу

Трапецеидальная резьба Tr

Метчик

Диаметр сверла,

 мм

Метчик

Диаметр сверла,

мм

Tr 8х1.5

6.6

Tr 14х3

11.25

Tr 10х1.5

8.6

Tr 14х4

10.25

Tr 10х2

8.2

Tr 16х4

12.25

Tr 10х3

7.5

Tr 18х4

14.25

Tr 12х2

10.2

Tr 20х4

16.25

Tr 12х3

9.25

Tr 22х3

19.25

Tr 14х2

12.2

Tr 22х5

17.25



Это основная информация, которая поможет вам быстро подобрать сверло под метчики. Более подробная техническая информация, в том числе по допускам, находится в соответствующих ГОСТах. Вы можете скачать нужные документы для ознакомления:

В интернет-магазине CNCMagazine большой выбор надежных машинных метчиков, качественных сверл по металлу и другого металлорежущего инструмента. Подробная информация по ссылкам. Обращайтесь в Казахстане: pavlodar@cncmagazine.ru, телефон в Павлодаре +7-705-894-51-07 (+ WhatsApp).

Товары из обзора

14 680
7 826
8 860
