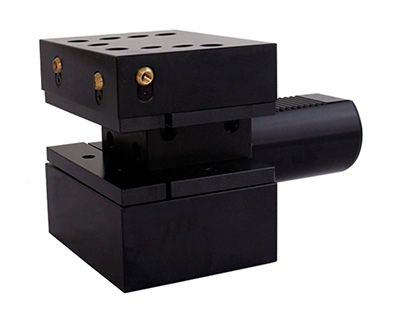

Резцедержатель VDI50 тип D1, многопозиционный, квадратный, правый. Аксиально-радиальный держатель с хвостовиком VDI. По назначению форма D1 соответствует держателям коротких серий C1, C2 и B1. Базовая опорная поверхность расположена ниже оси центров (оси вращения шпинделя). Для наружной токарной обработки и торцевого точения. Высота h1 25/20 мм (с проставкой 20 мм, без проставки 25 мм).
Резец устанавливается пластиной вверх, опорная поверхность резца ниже оси центров.
Универсальный тип оправок VDI используется для разнообразной наружной токарной обработки.
Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка.
Сверху в корпусе резцедержателя несколько винтов, винт с пружиной удерживает прихват в пазе и позволяет плавно его перемещать. Имеется внутреннее отверстие для подвода СОЖ в зону резания, регулировка направления потока поворотом шариков.
Вспомогательный инструмент стандарта VDI позволяет быстро заменить и наладить инструмент, подходит для любого производителя, взаимозаменяемый.
Технические характеристики:
- 42.5 мм
- 21 мм
- 25.5 мм
- - мм
- - мм
- - мм
- 32.5 мм
- 48 мм
- 50 мм
- 90 мм
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
