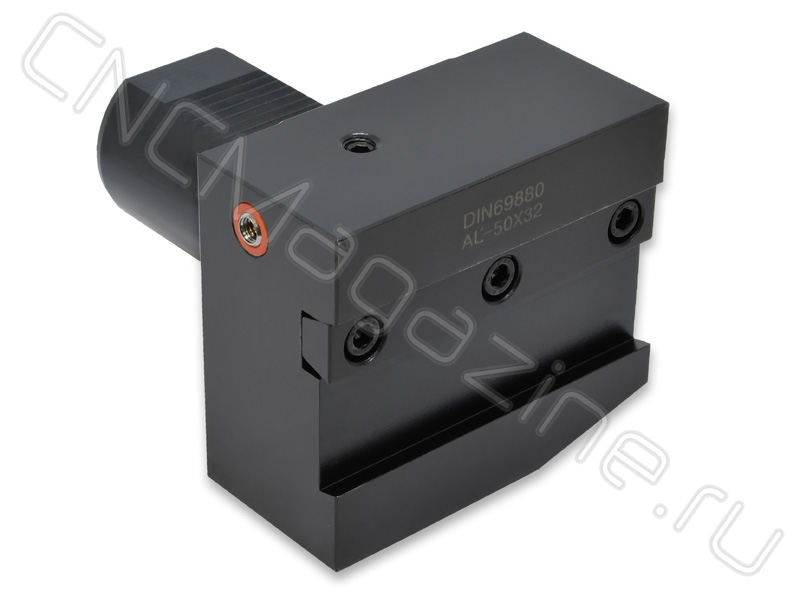

AL5032 Держатель отрезного лезвия VDI левый
26188
Производитель:
CNCM
Нашли дешевле? Сообщите!
AL5032 Держатель отрезного лезвия VDI левый
172 749 ₸
Подходящие товары
Подборка для этого товара
Держатель отрезного лезвия VDI50, левый. Базовая опорная поверхность расположена ниже оси центров (оси вращения шпинделя). Для радиального и продольного наружного точения.
Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка
Технические характеристики:
Бренд:
При выборе держателя нужно учитывать исполнение резца (правый, левый) и расположение зажимного винта в гнезде револьвера (сверху, снизу).
Например, у некоторых станков винт с гребенкой находится снизу, поэтому VDI нужно вставлять в гнездо гребенкой вниз.
Если при этом планируется использовать правый резец, то нужно выбирать левый держатель B2 или B6.
Резец в этом случае будет стоять пластиной вниз, а шпиндель станка будет вращаться по часовой стрелке (по M03). Если работа левым резцом, выбирайте левый перевернутый держатель B4 или B8. Резец будет стоять пластиной вверх, а шпиндель станка будет вращаться против часовой стрелки (по M04)
Испол.:
Серия держателя:
Стационарные и приводные держатели. Разные производители станков используют разные виды зацепления приводных станций с ведущим валом: шпоночные, шлицевые, зубчатые
Тип держателя:
b1:
- 100 мм
b2:
- 50 мм
b3:
- - мм
d1:
d2:
- - мм
d3:
- - мм
d4:
- - мм
h1:
h5:
- 43 мм
h6:
- 45 мм
l1:
- 44 мм
l2:
50 мм
l3:
- - мм
Вес:
4.422 кг
Габариты (длина/ширина/высота):
15x11x11 см
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
