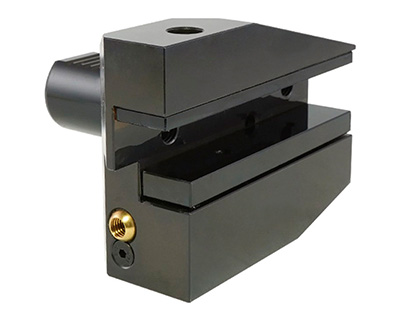

Резцедержатель VDI60 тип B8, радиальный обратный, левый, удлиненная серия. Базовая опорная поверхность расположена выше оси центров (оси вращения шпинделя). Для радиального и продольного наружного точения. Тип держателя B8 по назначению и виду такой же, как B4, но имеет большую длину опорной и зажимной поверхности, что придает большую жесткость закрепления инструмента. Высота h1 32/25 мм (с проставкой 25 мм, без проставки 32 мм).
Блок инструментальный VDI60 типа B8 для резцов с прямоугольным сечением. Этот тип оправок VDI используется для наружной продольной обработки и торцевого точения. Резец устанавливается пластиной вниз, опорная поверхность резца выше оси центров.
Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка.
Снизу в корпусе резцедержателя три винта, два из них фиксируют инструмент, третий винт с пружиной, он удерживает прихват в пазе и позволяет плавно его перемещать. Имеется внутреннее отверстие для подвода СОЖ в зону резания, регулировка направления потока поворотом шарика.
Вспомогательный инструмент стандарта VDI позволяет быстро заменить и наладить инструмент, подходит для любого производителя, взаимозаменяемый.
Технические характеристики:
- 145 мм
- 82.5 мм
- 16 мм
- - мм
- - мм
- - мм
- 62.5 мм
- 62.5 мм
- 30 мм
- - мм
