В металлообработке, в том числе на станках с ЧПУ часто требуется проточить миниатюрные детали и заготовки – вырезать канавку, нарезать резьбу, расточить отверстие очень маленького диаметра (от 2 мм) и т.д.
В этом случае нет технической возможности использовать резцы и державки стандартных размеров. На помощь приходит мелкоразмерный токарный инструмент, в частности микро резцы.
Особенности минирезцов

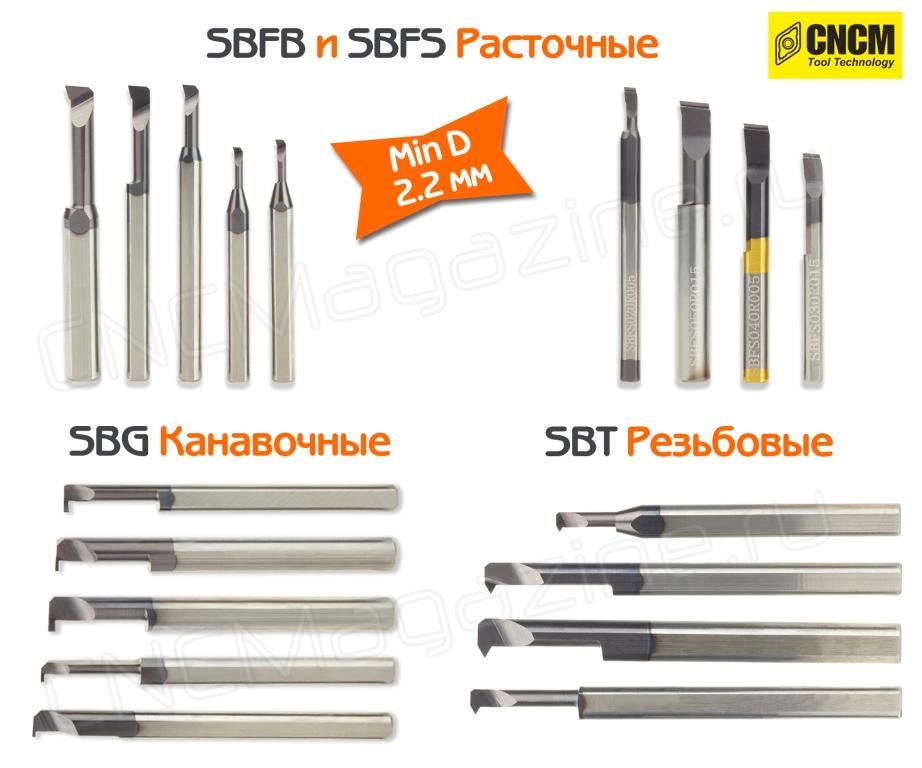

В данном обзоре рассмотрим микрорезцы нашего бренда CNCM. Они являются аналогами мини-резцов PICCO или других.
- Мини резцы имеют диаметр хвостовиков от 4 до 6 мм.
- Цельные, выполнены из прочного качественного твердого сплава, что уменьшает вибрацию при работе и повышает прочность инструмента.
- При обработке миниатюрных деталей и заготовок рекомендуются умеренные скорости резания.
- Это высокоточный токарный инструмент.
- Среди ассортимента есть минирезцы для растачивания (в том числе обратного), снятия фаски, профильного точения, нарезания резьбы и точения канавок.
- Хвостовиком микрорезец вставляется в специальную втулку (резцедержатель), фиксируется в ней несколькими винтами и затем вставляется в резцедержку станка. Наружный диаметр переходной втулки для расточных резцов при этом 12 или 16 мм, что позволяет использовать мелкоразмерный инструмент на обычных токарных станках.
- Также минирезцы можно фиксировать в специальных резцедержателях, в том числе многопозиционных.
- Канал для внутреннего подвода СОЖ в микрорезцах CNCM отсутствует.

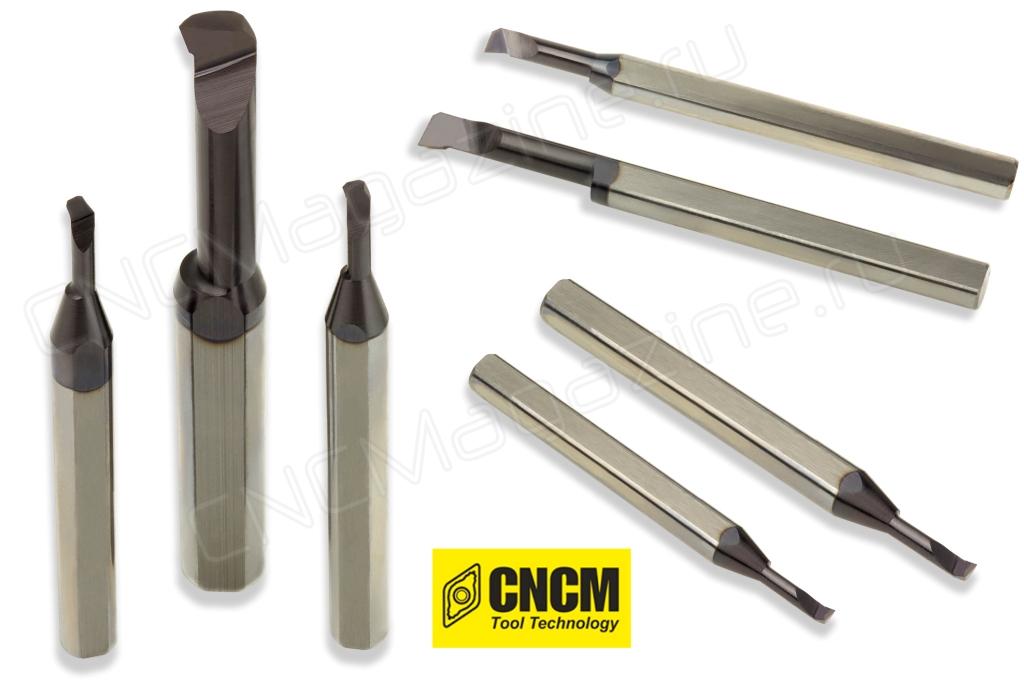

Расточные минирезцы CNCM
Микрорезцы CNCM для расточки представлены двумя типами:
- SBFS – с прямой острой режущей кромкой, угол в плане 95°.
- SBFB – режущая кромка с углом 30°, отвод стружки назад, резцами можно обрабатывать профили и пазы.
Основные характеристики расточных мини резцов:
- Минимальный диаметр растачивания 2.2-5.2 мм.
- Диаметр хвостовика от 4 до 6 мм.
- Радиус закругления вершины лезвия R=0.05 или R=0.15 мм.
- Оптимально подходят для точения стали и нержавеющей стали.
- Монолитные резцы из твердого сплава, усиленные, без покрытия.
- Внешнее охлаждение.
Выбрать расточные мини резцы под свои задачи можно в этом разделе интернет-магазина.
Стоимость от 1780 руб. с НДС.
Минирезцы CNCM для нарезания резьбы
Резьбовые микро резцы представлены типом SBT.
Основные характеристики резьбовых резцов:
- Минимальный диаметр обработки от 3-5 мм.
- Диаметр хвостовика 4 и 5 мм.
- Для нарезки внутренней метрической резьбы и UNC.
- Метрическая резьба от М4 с шагом от 0.5 мм.
- Неполный профиль 60°.
- Радиус закругления вершины R=0.05
- Оптимально подходят для точения стали и нержавеющей стали.
- Монолитные резцы из твердого сплава, усиленная жесткая конструкция, без покрытия.
- Внешнее охлаждение.
Выбрать мини резцы для нарезания внутренней резьбы можно в этом разделе интернет-магазина.
Стоимость от 2276 руб. с НДС.

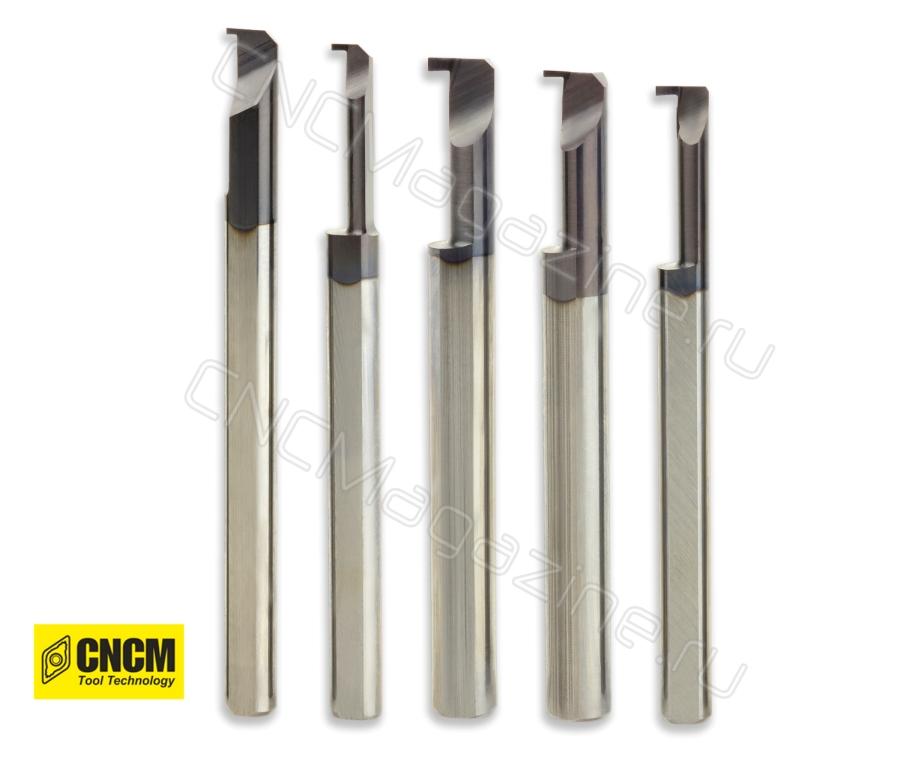

Минирезцы CNCM для точения внутренних канавок
Резцы для обработки канавок в миниатюрных деталях представлены типом SBG.
Основные характеристики канавочных мини резцов:
- Минимальный диаметр обработки от 2,2 мм.
- Ширина канавок 0.5/0.75/1.0/1.5 мм, глубина канавки 0.8/1.0/1.2 мм
- Угол в плане 98°.
- Диаметр хвостовика 4 и 5 мм.
- Радиус закругления вершины лезвия R=0.05
- Оптимально подходят для точения стали и нержавеющей стали.
- Монолитные резцы из твердого сплава, без покрытия.
- Внешнее охлаждение.
Выбрать мини резцы для обработки внутренних канавок можно в этом разделе интернет-магазина.
Стоимость от 2214 руб. с НДС.
Весь ассортимент микро резцов по металлу представлен в разделе сайта Минирезцы.
