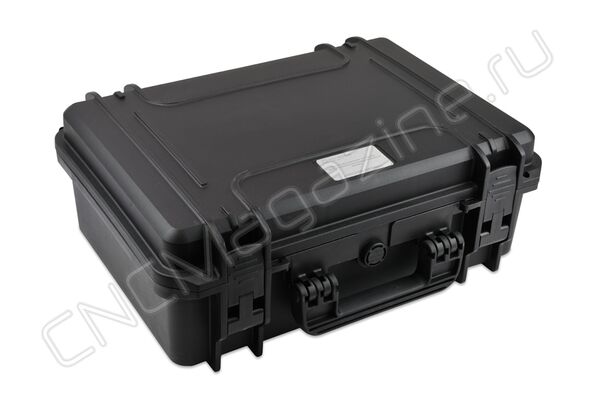

Базовый комплект OPTIMA, 110 предметов. Для удобства хранения и перемещения набор вспомогательной оснастки для координатно-измерительных машин поставляется в специальном кейсе с ложементами для удобного хранения элементов.

Повысьте точность и производительность контроля на КИМ благодаря использованию крепежной оснастки, которая легко собирается и обеспечивает эффективное решение крепления деталей для измерений.

Правильное закрепление деталей во время измерений имеет важное значение для точности и повторяемости. Принадлежности для КИМ предназначены для надежной фиксации деталей с минимальным усилием. Спектр зажимных приспособлений для координатно-измерительных машин, держателей и регулируемых опор обеспечивает большую универсальность при сборке крепежной оснастки для разнообразных деталей различной формы и материалов.

Стандартное покрытие элементов – прозрачный анод.

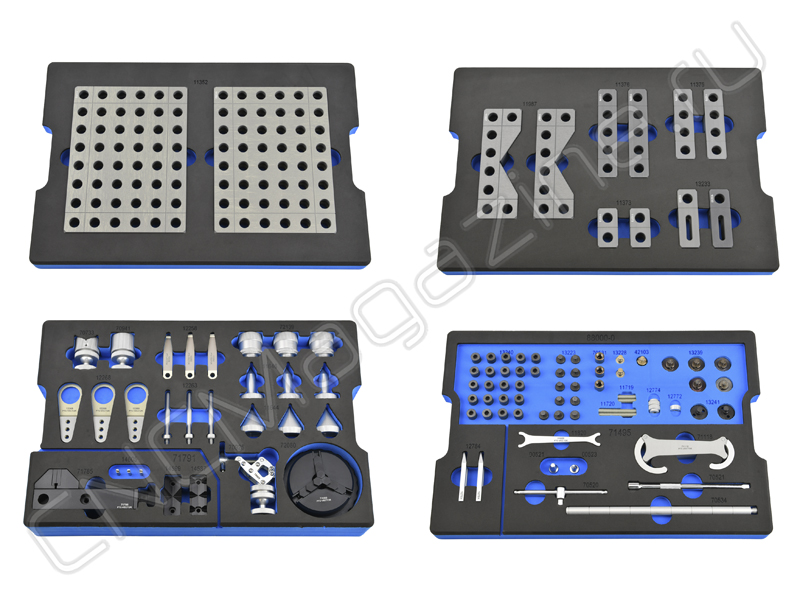

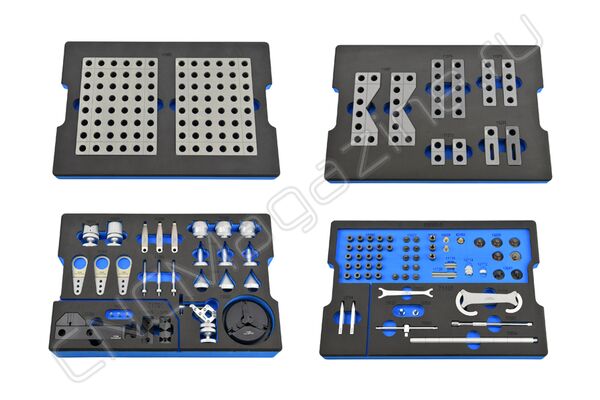

В комплект входит:

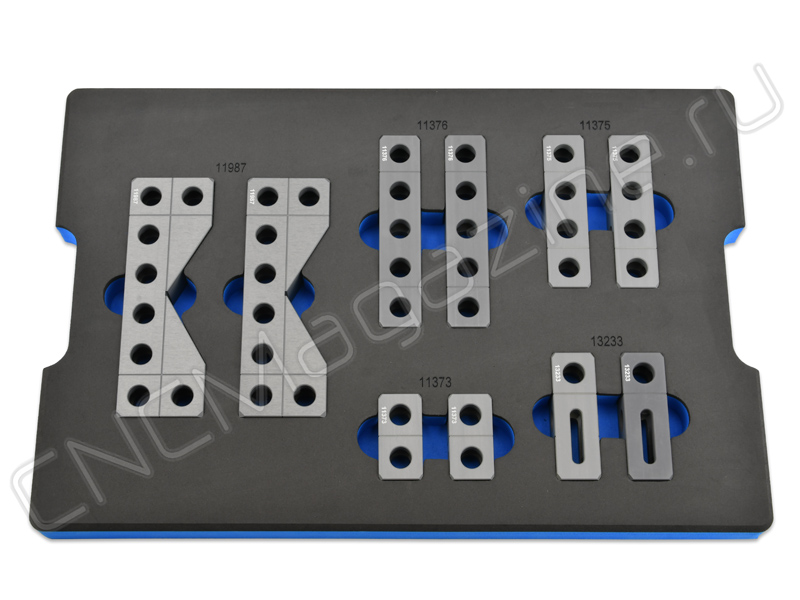

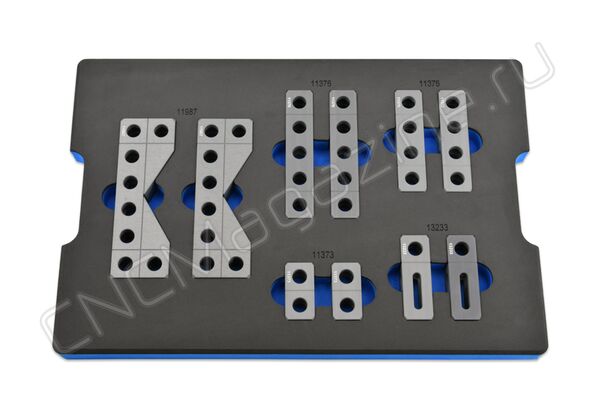

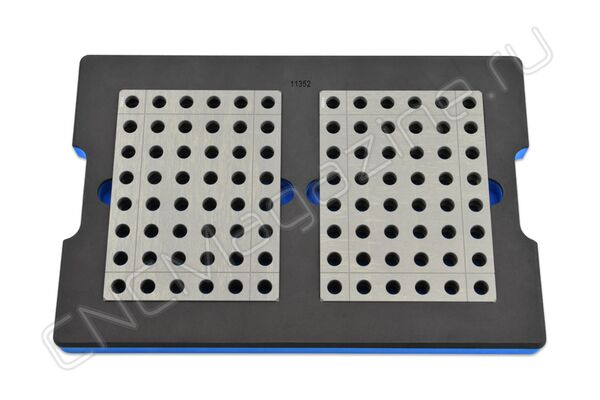

• 11352 Базовая плата GH25, 150х200х25 мм - 2 шт.
• 11376 Линейный элемент GH25, 25х25х125 мм - 2 шт.
• 11375 Линейный элемент GH25, 25х25х100 мм - 2 шт.
• 11373 Линейный элемент GH25, 25х25х50 мм - 2 шт.
• 13233 Линейный настроечный элемент GH25, 25х25х75 мм - 2 шт.
• 11987 V-блок 120 градусов GH25, 25х50х150 мм - 2 шт.

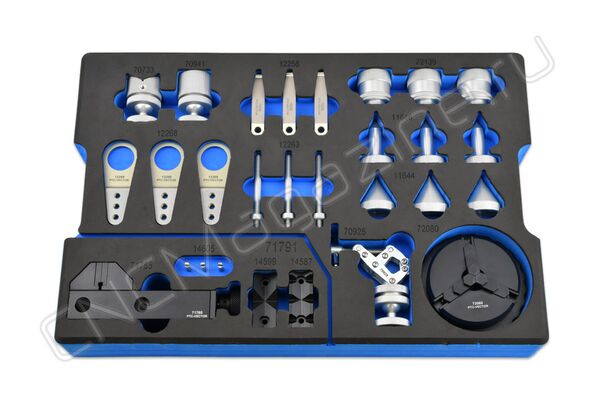

• 71791 Тиски GS25 губки 50 мм (комплект из 8 предметов) - 1 шт.
• 72080 3-кулачковый патрон 80 мм - 1 шт.
• 12268 Траверса-держатель с пяткой, М6 - 3 шт.
• 12258 Пружинный зажим, самозапирающийся на зажимном штифте, G25/16, L=59 - 3 шт.
• 12263 Зажимной штифт L=60, с резьбой - 3 шт.
• 72139 Винтовой домкрат с прецизионной резьбой и контрагайкой, 38-50мм, М24х1 - 3 шт.
• 11644 Центр 60 градусов, М24х1, короткий - 3 шт.
• 11646 Центр 60 градусов, М24х1, удлиненный - 3 шт.
• 70941 Магнитный держатель с шаровым соединением, D=25 М24х1 - 1 шт.
• 70733 V-блок 120 градусов М24х1, с шаровым соединением - 1 шт.
• 70925 Зажимная струбцина с шаровым шарниром, М24х1, В=20 - 1 шт.

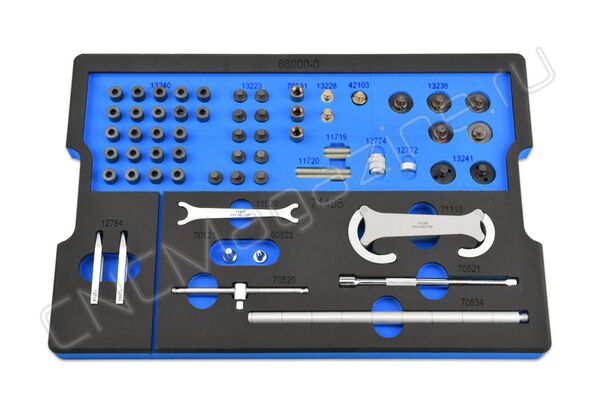

• 88000-O Комплект соединительных элементов для VECTOR OPTIMA - 1 шт.
• 71495 Набор инструментов VECTOR25 (8 предметов) - 1 шт.
• 12784 Зажим М6S, 65х16х6 мм - 2 шт.
• 02584-O Кейс c ложементами для хранения элементов VECTOR OPTIMA - 1 шт.

Технические характеристики:

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
