Пресеттер проекционный для предварительной настройки металлорежущего инструмента. Разрешение 0.5 µm (микрон). Оборудование используется на металлообрабатывающем производстве. Поставляется с пылезащитным чехлом.

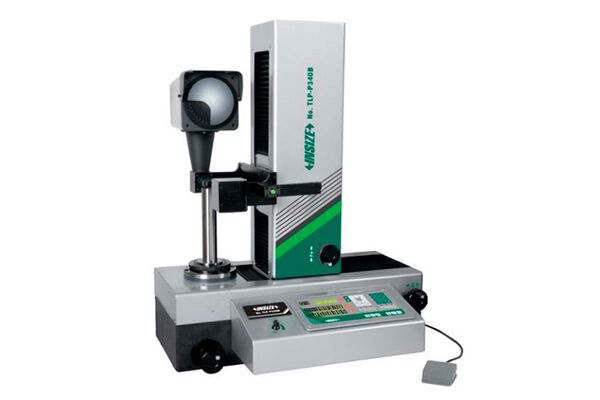

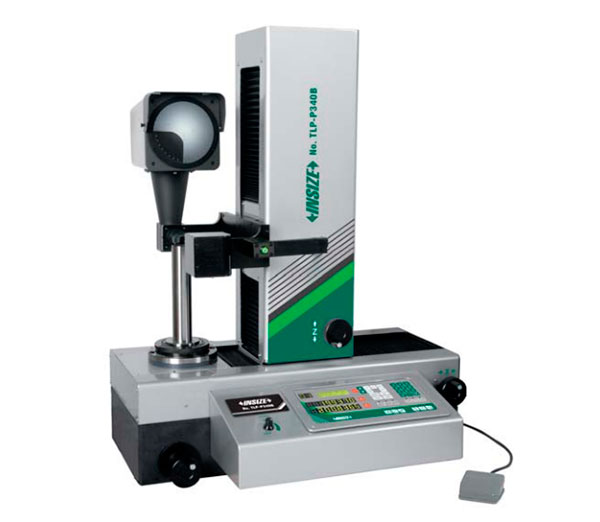

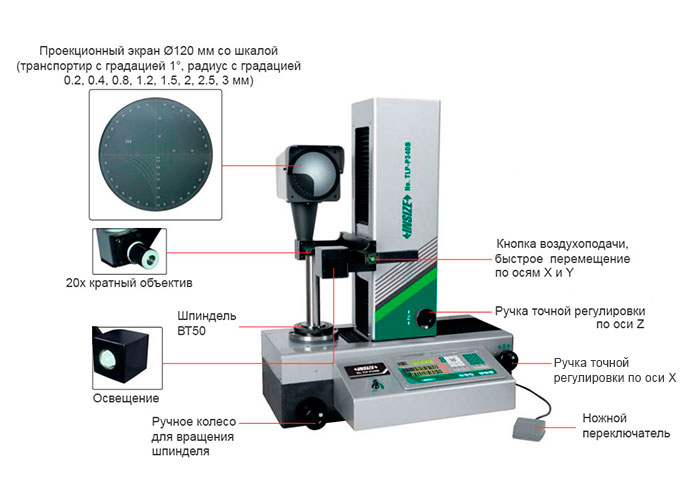

Устройство пресеттера TLP-P340B INSIZE:

• Проекционный экран Ø120 мм со шкалой (транспортир с градацией 1°, радиус с градацией 0.2, 0.4, 0.8, 1.2, 1.5, 2, 2.5, 3 мм)
• Колеса с ручкой для тонкой (ручной) регулировки перемещения по осям Х и Z
• Светодиодная подсветка
• Камера с х20 кратным объективом
• Инструментальная втулка с держателем шпинделя BT50
• Ручное колесо для вращения шпинделя
• Кнопка подачи воздуха для быстрого перемещения по осям X и Z
• Необходимо подключение сжатого воздуха 0.6 МПа
• Ножной переключатель
• Принтер в состав комплекта не входит, заказывается отдельно

Функции устройства предварительной настройки инструмента:

• Установка нуля
• Система опорных координат
• Система относительных координат
• Режим определения местоположения
• Измерительные инструменты
• Нормальный режим отображения дисплея (Когда TLP-P340B не находится в режиме измерения, предустановки или настройки системных параметров)
• Компенсация оси
• Параметры инструмента (радиальное значение и длина инструмента (D/L); координаты центра инструмента (X/Z) и радиус окружности (R); координаты вершины угла кромки инструмента (X/Z) и размер угла (A).

При помощи устройства предварительной настройки инструмента можно измерить как основные параметры режущего инструмента (max диаметр, вылет, угол и пр.), так и выполнить их подробную проверку (состояние: кромок, ленточек фрез и сверл, профиля, покрытия, поверхности и т.д.).

Один пресеттер может обслуживать до 100 станков!

Пресеттер помогает сократить вспомогательное время на привязку инструмента по осям в 3 и более раза, тем самым увеличивая производительность станка. Также предварительная инспекция позволяет определить износ режущего инструмента, точность установки сменной пластины на державке, корпусной фрезе, расточной системе и т.д.

На основе диагностики можно принять решение о заточке или смене используемого инструмента, убедиться в правильности монтажа всех элементов, что позволяет избежать ошибок при изготовлении изделий/деталей на токарном, фрезерном, сверлильном и другом металлообрабатывающем станке, повысить точность обработки.

Советы по настройке пресеттера TLP-P340B INSIZE:

• После распаковки и подготовки оборудования нажмите кнопку Вкл.
• Снимите защитный поролон и защитную крышку объектива.
• Нажмите "Enter" для поиска начала координат по оси X.
• Стрелка проходит через точку начала координат.
• Пока вы не услышите два звуковых сигнала, на дисплее не появится надпись: «Точка RI найдена».
• Найдите начало координат по оси Z.
• Закончите поиск точек.
• Протрите инструментальную втулку от масла.
• Включите контурную подсветку.
• Переместите ось X, чтобы найти правый край заготовки.
• Поверните маховик шпинделя, чтобы четко настроить изображение на проекционном экране.

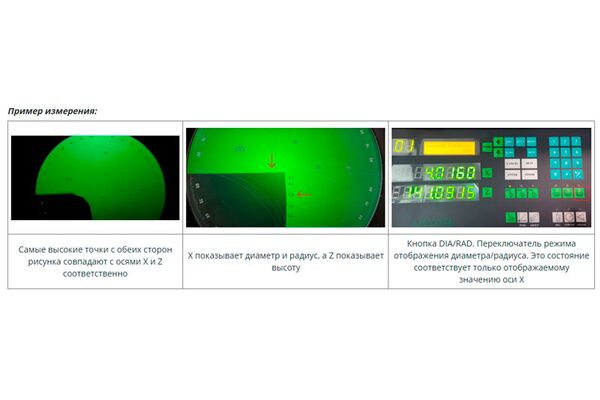

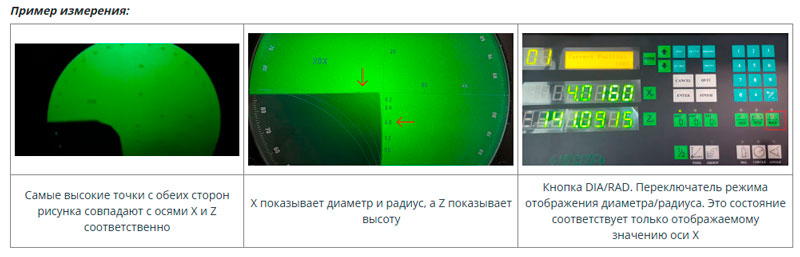

Пример измерения:

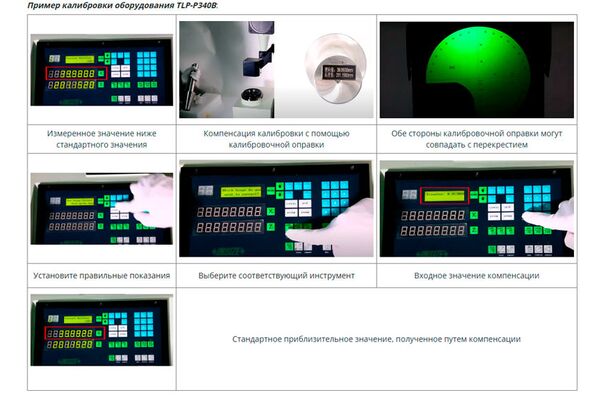

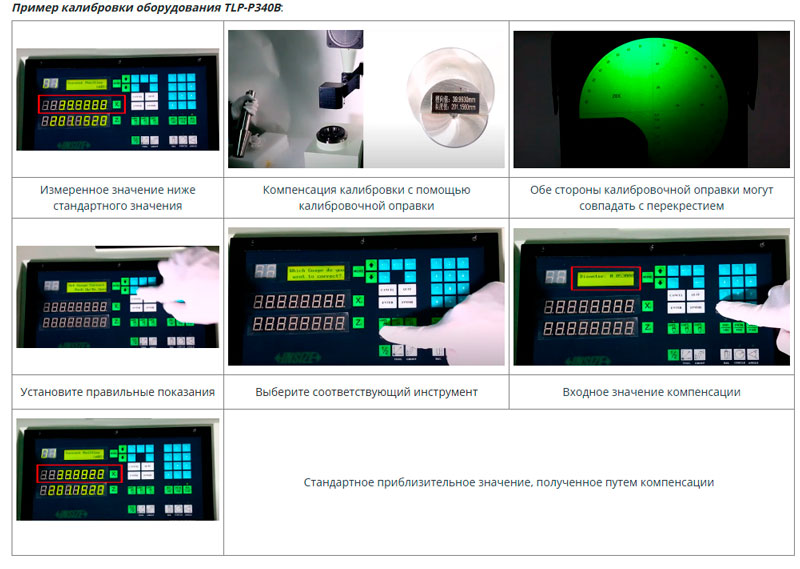

Пример калибровки оборудования TLP-P340B:

Измеренное значение ниже стандартного значения	Компенсация калибровки с помощью калибровочной оправки	Обе стороны калибровочной оправки могут совпадать с перекрестием
Установите правильные показания	Выберите соответствующий инструмент	Входное значение компенсации
	Стандартное приблизительное значение, полученное путем компенсации

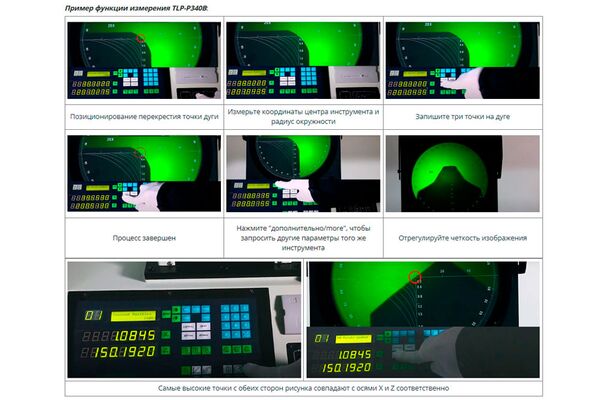

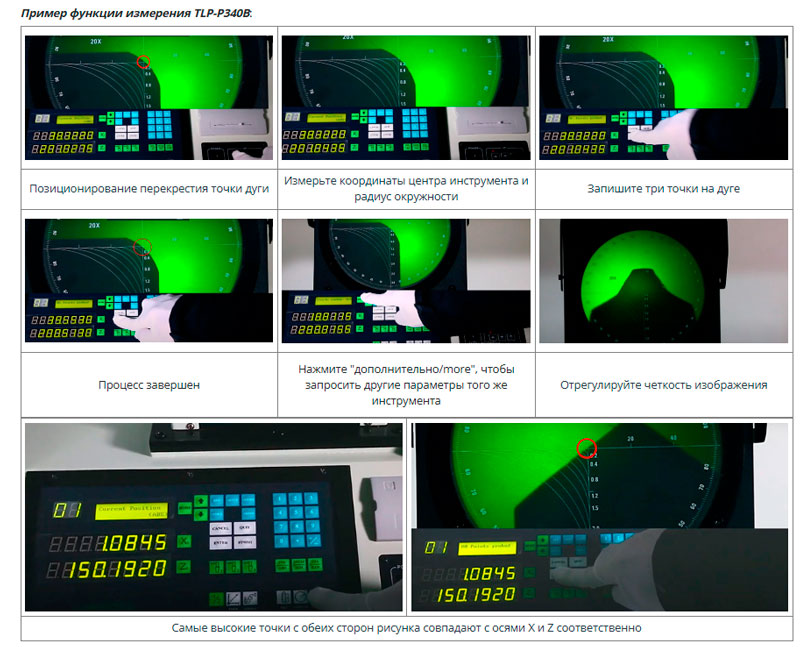

Пример функции измерения TLP-P340B:

Позиционирование перекрестия точки дуги	Измерьте координаты центра инструмента и радиус окружности	Запишите три точки на дуге
Процесс завершен	Нажмите "дополнительно/more", чтобы запросить другие параметры того же инструмента	Отрегулируйте четкость изображения

Самые высокие точки с обеих сторон рисунка совпадают с осями X и Z соответственно

Технические характеристики:
