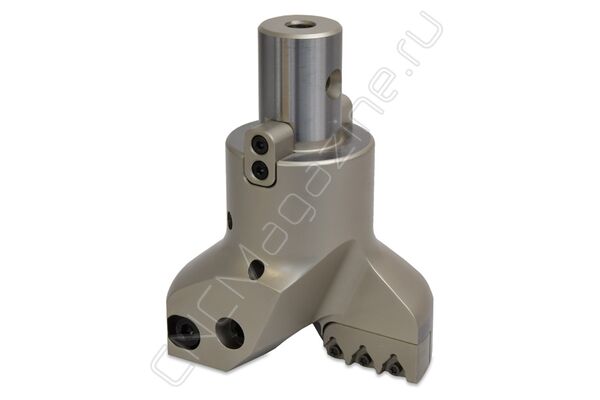

MDD-110115 Сверло большого диаметра с центрирующей вставкой
Запасные части
Подборка для этого товара
Подходящие товары
Подборка для этого товара
Модульное сверло с центрирующей вставкой и сменными пластинами, для обработки больших диаметров и глубоких отверстий. С подачей СОЖ. С заменяемым хвостовиком. Диаметр 110-115 мм. Допуск на отверстие сверла без использования подкладных пластин +0.2 ~ -0.2.
Преимущества модульного сверла MDD:
- Высокая производительность и стабильность при сверлении отверстий больших диаметров, в том числе глубоких.
- В месте сверления имеет хорошую прямолинейность.
- Внутренняя и внешняя режущие пластины установлены в сменный картридж.
- Регулируемая центрирующая вставка (до 5 мм).
- При практическом использовании наиболее уязвимой является внешняя кромка сменной пластины. Замена картриджа позволяет избежать смены всего сверла, что экономит средства на инструмент.
- При регулировке внешнего картриджа рабочий размер сверла может настраиваться в пределах 0-5 мм.
- Головка и хвостовик сверла имеют модульную конструкцию. При обработке отверстий различной глубины можно менять только хвостовик.
- Сверло с центрирующей пилотной вставкой с подачей СОЖ лучше охлаждает зону резания, продлевает срок службы инструмента и ускоряет эвакуацию стружки.
- Использование сменных твердосплавных пластин для сверления с высокой скоростью и подачей позволяет значительно улучшить производительность и качество обработки поверхности.
- В процессе работы значительно повышается безопасность, так как стружка разрушается, а не разлетается в стороны, как при использовании традиционных спиральных сверл.
- При обработке используется автоматическая непрерывная подача, не нужно каждый раз возвращаться назад, эффективность значительно повышается.
- Возможно приобретение под заказ удлинителей сверла и сменных картриджей (спрашивайте у наших менеджеров).
Настройте оптимальную длину центрирующего сверла. Если значение ниже, не получится достаточного центрирования и качество обработанной поверхности снизится, если длина центровки больше оптимальной – появляется вибрация и снижается стойкость сверла.
Комплект поставки:
- Сверло с картриджами (внутренний - 1 шт, внешний - 1 шт).
- Центрирующая вставка (пилотное сверло) - 2 шт.
- Пластины проставочные для изменения диаметра сверла - 5 шт.
- Ключи.
Видеоинструкция: Как увеличить диаметр модульного сверла, заменить центрирующую вставку и режущие пластины:
Внимание!
- При работе со сверлом MDD необходимо обильное и непрерывное внутреннее охлаждение. При его отсутствии (внутреннего охлаждения) применять сверловку с максимально более частым выводом сверла.
- Центрирующая вставка при работе играет как центрирующую, так и опорную функцию, и режущая часть вставки так же способствует увеличению жёсткости.
- Не нужно выполнять предварительную глубокую засверловку, поскольку освобождается центр, и это способствует увеличению риска вибрации.
- При длинном вылете сверла имеет смысл сделать небольшое центровочное отверстие, чтобы центровочная вставка сверла встала по оси.

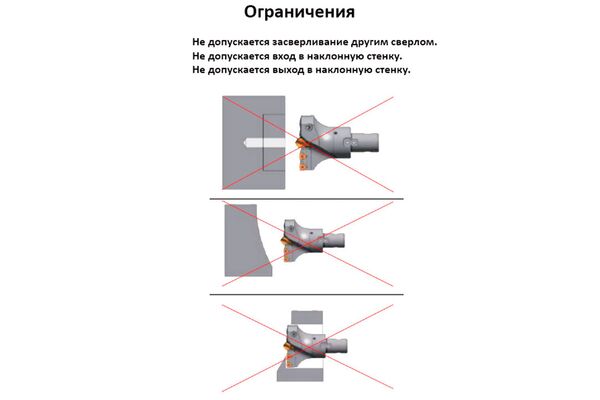

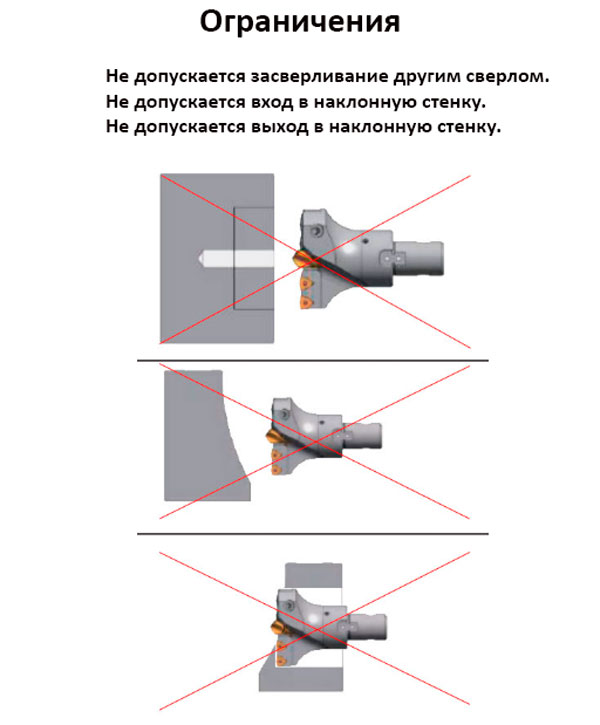

Ограничения:
- Не допускается засверливание другим сверлом.
- Не допускается вход в наклонную стенку.
- Не допускается выход в наклонную стенку.
| Ограничения |
.jpg?1707295044273) |
Технические характеристики:
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
MDD-110115 Сверло большого диаметра с центрирующей вставкой
