Твердосплавных пластин для токарных и фрезерных станков на рынке сегодня – огромное разнообразие. Разобраться в маркировках пластин, их видах, формах и размерах даже не новичку токарного дела – непростая задача. В статье мы попробуем «разложить по полочкам» все твердосплавные пластины, особенно те, что представлены в нашем интернет-магазине.
Твердосплавные пластины под определенный инструмент
Эта характеристика одна из самых простых – ставятся пластины на токарные резцы, сверла или фрезы, значит, такого назначения и выбираем.
С токарными пластинами тоже несложно разобраться.
По назначению они бывают:
- Пластины для точения
- Отрезные и для обработки канавок
- Пластины для нарезания резьбы
Токарные пластины подбираются под определенные державки (резцы). Нужно знать такие характеристики, как размер и форма твердосплавной пластины, марка пластины, ее радиус, режим и вид токарной обработки (от черновой до финишной). Также перед покупкой сменных пластин нужно определиться, для обработки каких материалов подходит данный сплав. Есть более универсальные сплавы, а есть – узконаправленные пластины.
Как разобраться в маркировке твердосплавных пластин
Марки твердосплавных пластин для точения
Стандартов и производителей много, в среднем маркировки пластин более-менее совпадают (например, по ISO), есть небольшие вариации у некоторых брендов. «Читать» пластину нужно слева направо, название сменного инструмента о многом говорит – форме, углах, допусках, длине режущей кромки, форме стружколома и т. д.

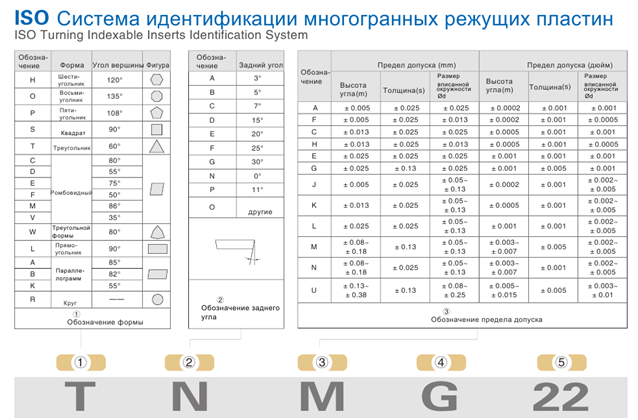

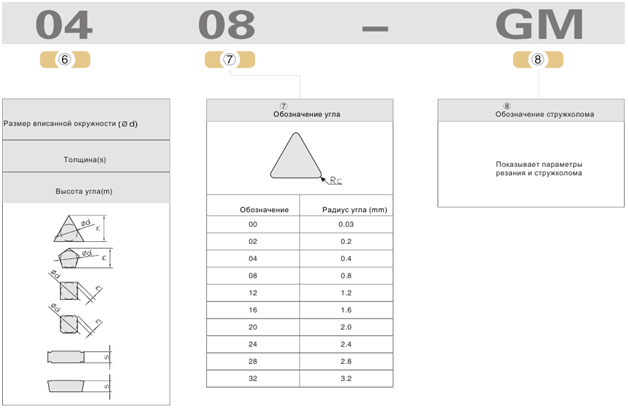

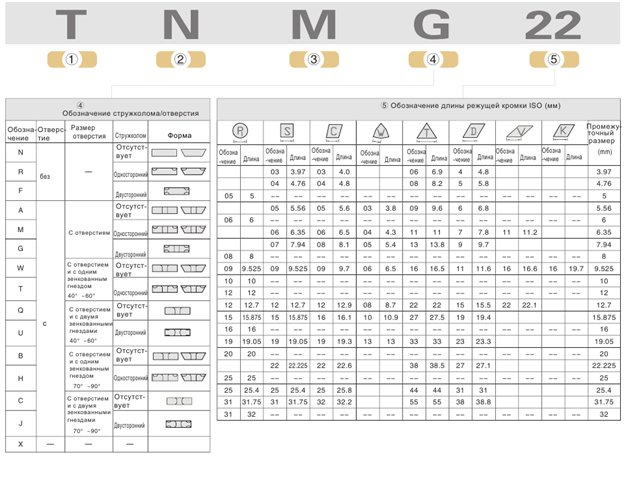

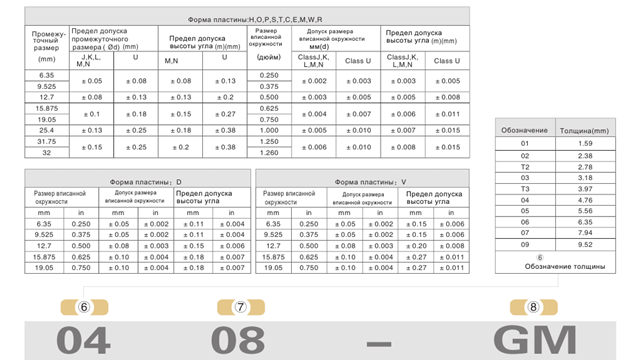

Ниже в табличках представлены расшифровки обозначения токарных пластин.

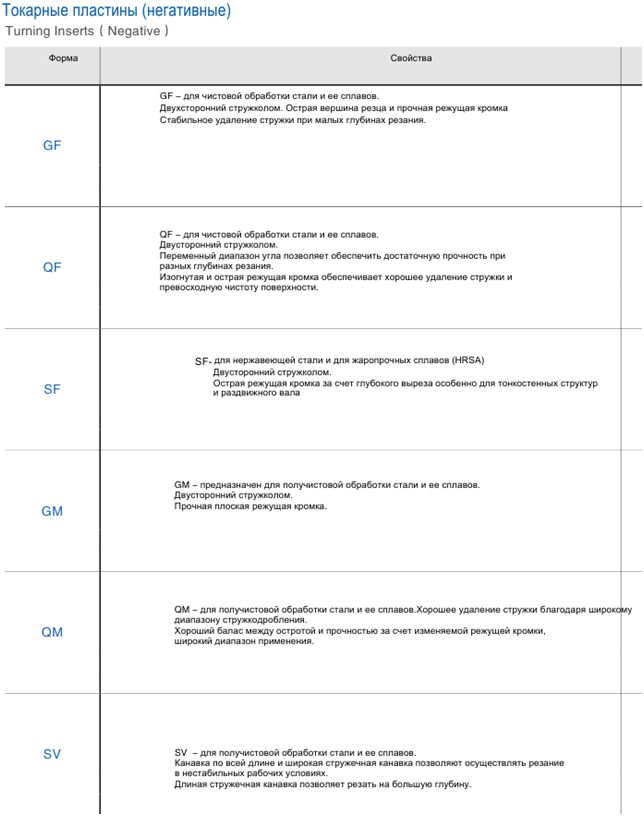

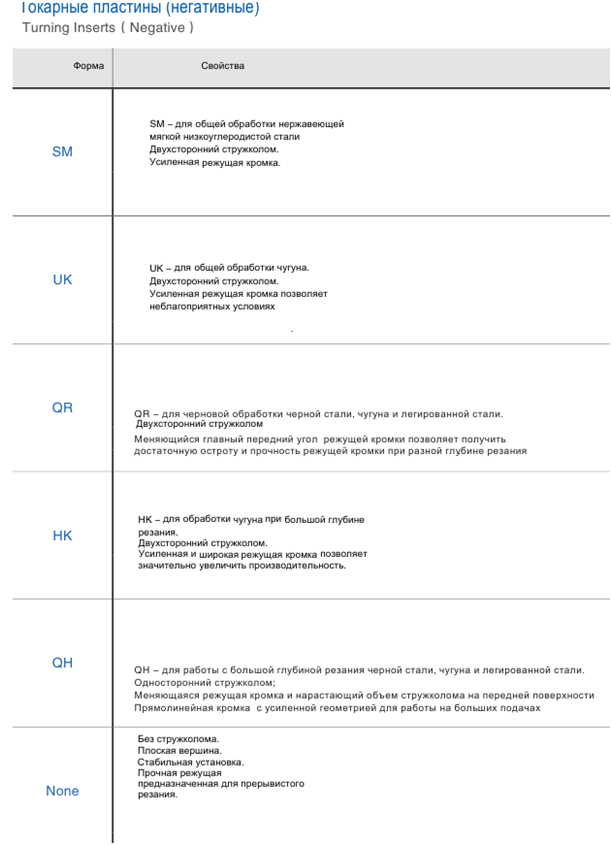

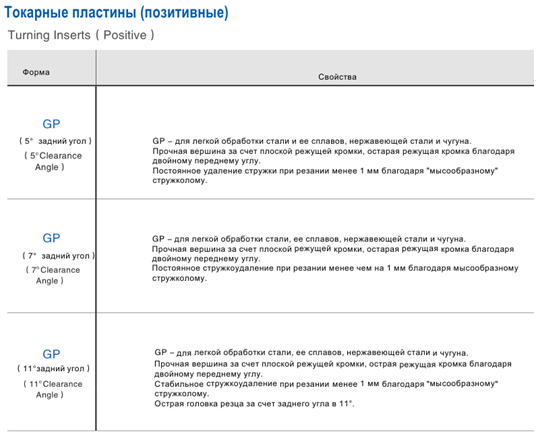

Обозначения основных сружколомов GESAC:
Буквы и цифры после обозначения стружколома указывают на вид сплава, из которого сделан инструмент. Тут у каждого производителя свои традиционные обозначения.
Пример расшифровки маркировки токарной пластины
Расшифруем для наглядности пластину для точения CNMG090304-QF GP1115 от GESAC.
Смотрим первые четыре буквы – CNMG. C − ромб, N − задний угол 0°, M – предел допуска по высоте +/- 0,08-+/- 0,18 мм; по толщине +/- 0,13; размер вписанной окружности d +/- 0,05-+/- 0,13 и G обозначает, что пластина с отверстием.
Идем далее – цифры 090304 в названии пластины «говорят» о том, что длина режущей кромки 9,52 мм (09), толщина пластины 3,18 мм (03) и радиус угла 0,4 мм (04). Стружколом у пластины в примере QF, а это значит, что он предназначен для чистовой обработки стали и сплавов на ее основе. Самое последнее обозначение в маркировке – сплав GP1115.
Вы всегда можете обратиться за консультацией к менеджерам CNCMagazine для подбора нужного инструмента для токарных и фрезерных станков в Казахстане. Пишите нам на E-mail: pavlodar@cncmagazine.ru. Телефон в Павлодаре +7-705-894-51-07 (+ WhatsApp).
Маркировка резьбовых пластин
В обозначении сменных пластин для нарезания резьбы разобраться легко. У основных производителей твердосплавных пластин маркировка более-менее совпадает.

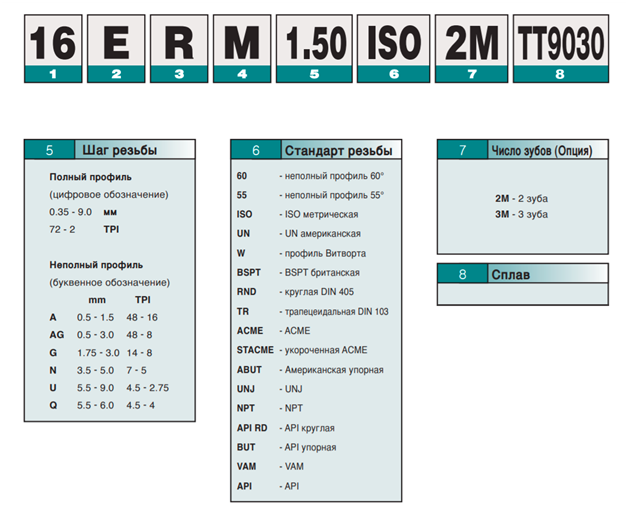

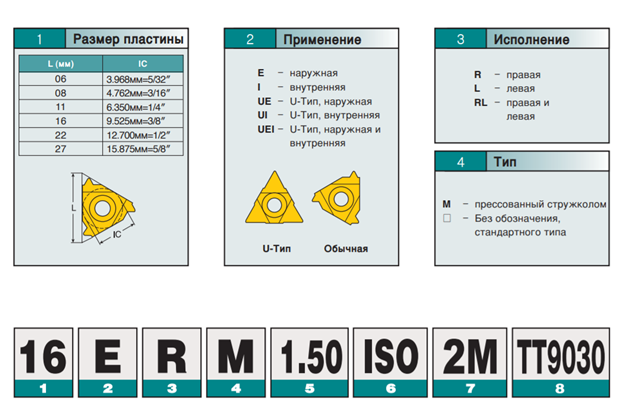

Ниже представлена таблица для расшифровки названия резьбовой пластины:
Резьбовые пластины бывают для нарезания внутренней и наружной резьбы, как правило, с правым или левым исполнением. Важная характеристика инструмента – профиль резьбы. В интернет-магазине CNCMagazine представлен инструмент следующего профиля:
- ISO метрическая резьба полный профиль
- Резьба неполный профиль 60° и 55°
- Трубная резьба Whitworth
- Британская трубная резьба BSPT для паропроводов, газопроводов, водопроводов
- Американская коническая трубная резьба (NPT)
- Американский упорный профиль ABUT
- Трапецеидальная резьба 30°
- Резьба API (круглая)
- Американская унифицированная резьба UN, полный профиль
У каждого профиля свои стандарты, рекомендации, технические характеристики.
Разберем для примера маркировку твердосплавной пластины для нарезания резьбы.
Пример расшифровки маркировки резьбовой пластины
Возьмем пластину 16ER0.75ISO DM215. 16 – это размер пластины (9, 525 мм). ER в маркировке обозначает, что пластина предназначена для нарезания наружной резьбы, с правым исполнением. Цифра следом − 0.75 означает, что шаг резьбы составляет 0,75 мм. ISO – говорит о том, что стандарт резьбы метрический по ISO. Самым последним в названии значится сплав, из которого сделан инструмент.
Коды твердосплавных пластин часто пересекаются у различных производителей. Чаще всего отличаются только названия применяемых сплавов.
Маркировка твердосплавных отрезных и канавочных пластин

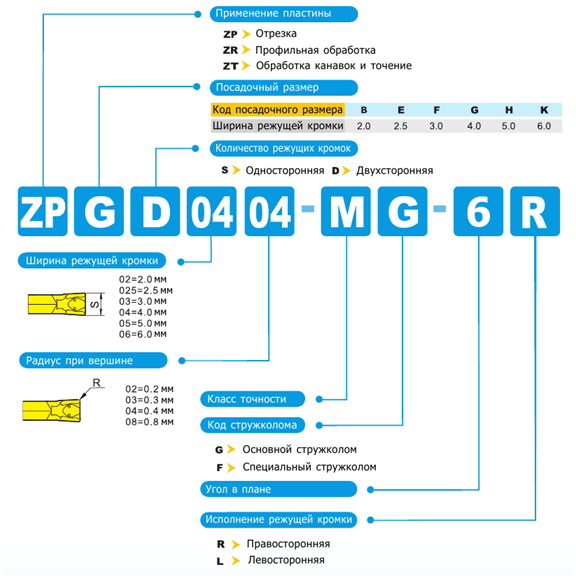

Марок инструмента для отрезки и обработки канавок достаточно много, также как и производителей. Маркировка у различных брендов своя. Чтобы быстро и просто расшифровать назначение инструмента и узнать его характеристики, посмотрите таблицы ниже.
Попробуем расшифровать пластину ZTFD0303-MG YBG202. ZT означает, что инструмент предназначен для обработки канавок и точения, буква F говорит, что ширина пластины 3.0, а D – что это двухсторонняя пластина. 03 – ширина режущей кромки 3 мм, а радиус при вершине 0.3. M – это класс точности, а G означает, что пластина с обычным стружколомом. YBG202 – это сплав.

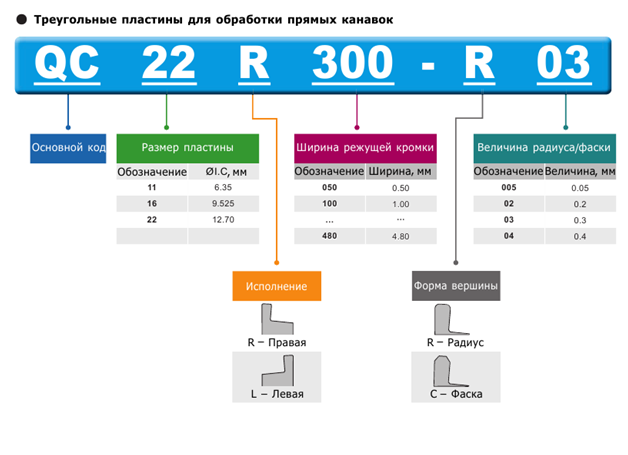

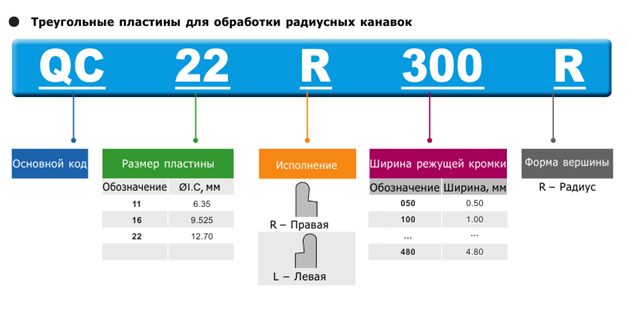

Расшифровка отрезных пластин треугольной формы для обработки прямых и радиусных канавок от одного китайского бренда представлена ниже.
Маркировка фрезерных пластин
Сменные пластины для фрез бывают тригональной (W), квадратной (S), круглой (R), восьмигранной (О), ромбической 86° (M), прямоугольной 85°(A), пятигранной (P) и другой формы (Z). Форму пластины для фрез можно узнать по первой букве в названии. Вторая буква – задний угол пластины, далее идет класс точности, потом тип пластины. Первая цифра после букв в названии пластины – длина режущей кромки в мм.
Потом идет толщина пластины также в мм. По названию фрезерной пластины можно узнать радиус при вершине.

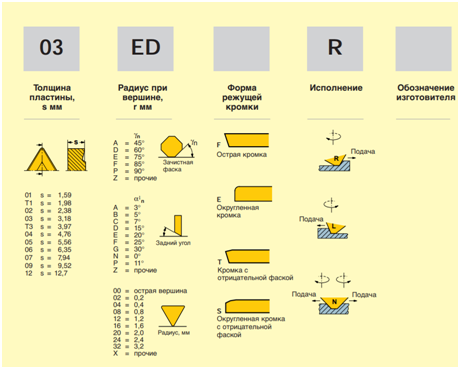

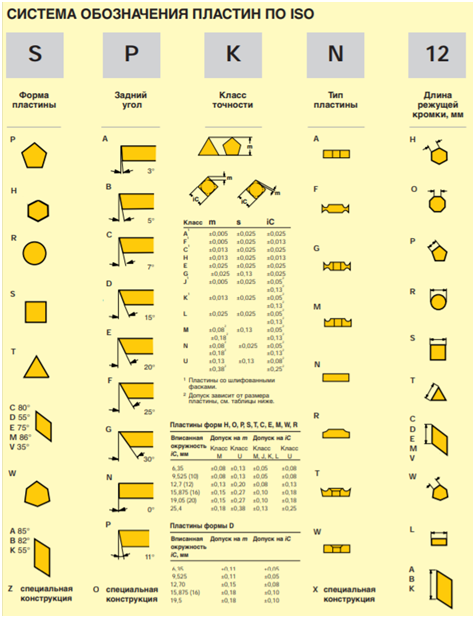

Для примера приведем маркировку фрезерных пластин от производителя SANDVIK.
Пример расшифровки маркировки фрезерной пластины
Попробуем примерно расшифровать по этой схеме пластину для фрез APKT11T308-APM YB9320.
Форма пластины – прямоугольная, задний угол 11°, класс точности K, размер пластины 11, радиус 0,8, сплав YB9320.
На нашем сайте каждый товар подробно расписан, указаны его характеристики, рекомендованные виды обработки, материалы и т.д.
Если Вы затрудняетесь с выбором нужного инструмента для токарной и фрезерной обработки металла, мы всегда рады Вам помочь.
Ждем Ваших вопросов и заявок по инструменту для металлообработки: на E-mail pavlodar@cncmagazine.ru, по телефону в Павлодаре +7-705-894-51-07 (+ WhatsApp) или заполните заявку ниже.
