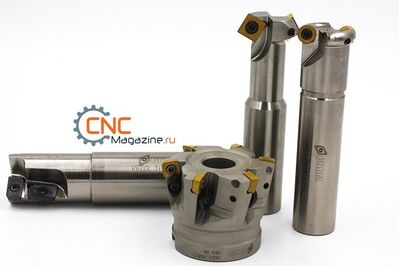

Торцевые фрезы и их функциональные углы
Фрезерование является одним из наиболее распространенных методов обработки. По уровню производительности фрезерование превосходит строгание и в условиях крупносерийного производства уступает лишь наружному протягиванию. Кинематика процесса фрезерования характеризуется быстрым вращением инструмента вокруг его оси и медленным движением подачи. Чтобы правильно подобрать фрезерный инструмент, предлагаем ознакомиться со статьей, посвещенной функциональным углам торцевых фрез.
Углы при торцевом фрезеровании
| Угол | Функция | Характеристика | ||
| Осевой передний угол rf | Влияет на напрвление схода стружки | Негативный передний угол пластины, хороший сход стружки | ||
| Радиальный передний угол rp | Определяет остроту режущей кромки | Позитивный угол, хорошие характеристи резания | ||
| Угол в плане Kr | Влияет на толщины стружки | Kr↑, толщина стружки↑, Kr↓, толщина стружки↓ | ||
| Передний угол пластины R | Влияет на угол режущего клина | Неудовлетворительные характеристики резания, усиленная режущая кромка | (−)←0→(﹢) | Хорошие характеристики резания, слабая режущая кромка |
| Угол наклона λs | Влияет на напраление схода стружки | Неудовлетворительные характеристики резания, усиленная режущая кромка | (−)←0→(﹢) | Хорошие характеристики резания, слабая режущая кромка |
Комбинация различных передних углов резца
Негативный передний угол пластины |
 |
Двойной позитивный | Двойной негативный | Позитивный/ негативный |
 |
 |
 |
||
| 0° Нейтральный угол |  |
|||
| Позитивный передний угол пластины |  |
|||
| Осевой передний угол | + | - | + | |
| Радиальный передний угол | + | - | - | |
| Область применения | P | √ | √ | |
| M | √ | √ | ||
| K | √ | |||
| N | √ | √ | ||
| S | √ | √ | ||
Мощность резания при ращличных углах в плане
| Угол в плане | Вид | Описание |
| 45° |  |
Очень большое осевое усилие. Из-за деформации изгиба не используется для обработки тонкостенных конструкционных деталей. Наиболее пригодно для обработки поверхности стали, чугуна и нержавеющих материалов. |
| 75° |  |
Главная задача - снижение радиальных усилий, используется для общей обработки поверхности. |
| 90° |  |
Осевое усилие почти на нуле. Непригодно для резания тонкостенных, прочных конструкционных деталей. |
Пластина с зачистной кромкой Wiper
Выбор инструмента в зависимости от ширины резания при торцевом фрезеровании
