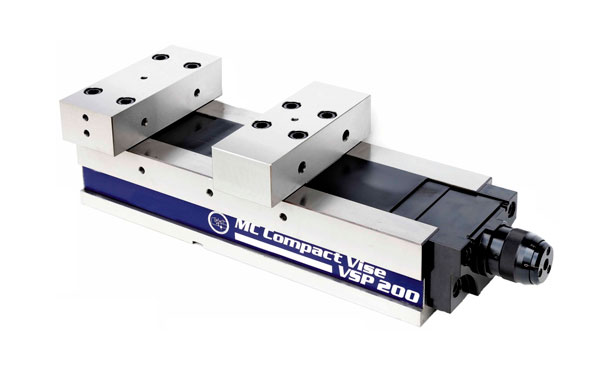

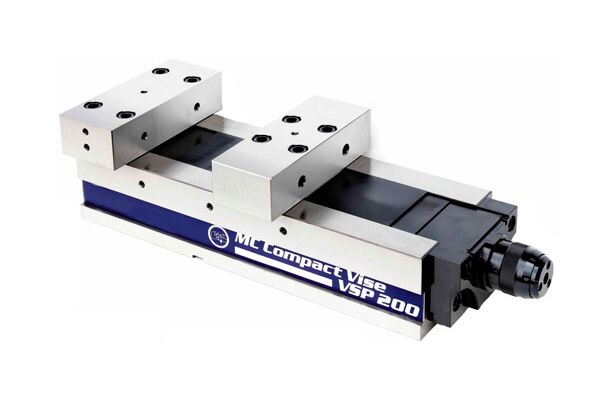

VSP-200 Тиски механические гидравлические прецизионные высокого давления
VSP-200 Тиски механические гидравлические прецизионные высокого давления
Подходящие товары
Подборка для этого товара
Ширина губок 200 мм, Smax 350 мм. Усилие зажима 5000 кг. Встроенный гидравлический привод. Прецизионные.
Гидравлические тиски механические высокого давления. Параллельность − 0.005 мм/100 мм; перпендикулярность − 0.005 мм.
Комплект поставки:
- Корпус;
- Ходовой винт с механическим усилителем;
- Рукоятка (1 шт.);
- Прижимы (4 шт.);
- Руководство по эксплуатации.
Накладные губки не входят комплектацию.
Конструктивно тиски серии VSP представляет собой монолитное основание с упором и подвижным прижимным блоком, который приводится в движение встроенным высокоэффективным гидравлическим приводом.
Прецизионные гидравлические тиски VSP используются для фиксации заготовки в горизонтальных и вертикальных обрабатывающих центрах, а также различных станках фрезерной, сверлильной, шлифовальной группы.
Преимущества гидравлических тисков VSP высокого давления:
- Новая запатентованная разработка, мощная гидромеханическая система зажима постоянного давления с двойным усилием.
- Встроенный гидравлический привод обеспечивает быструю и высокоточную фиксацию заготовки.
- Сегментированный выбор усилия зажима.
- Тиски имеют возможность боковой установки.
- Большая производительность, в отличие от механических тисков. Рекомендуются для использования на крупносерийных производствах, а также при работах, требующих частой смены положения заготовки.
- Высокая точность, большая сила и скорость зажима детали, что делает их эффективным решением для прецизионной металлообработки.
- Гидравлическое прижимное устройство в передней части тисков воздействует на заготовку, обеспечивая ее прижим к плоскости направляющих, предотвращая тем самым наклон и подъем заготовки при обработке.
- Корпус тисков с двойным усилием постоянного давления VSP имеет вертикальную ребристую конструкцию для повышения сопротивления корпуса изгибу. Он изготовлен из чугуна с хорошей пластичностью, а его прочность в 3 раза выше.
- Встроенный механизм предотвращения приподнимания заготовки.
- Подвижная пылезащитная крышка в углубленной канавке для предотвращения попадания стружки, которая может помешать работе тисков.
- Гидравлический привод в сочетании с конструкцией зажимов позволяет создавать усилие более чем в 13 раз большее, чем в обычных тисках и достигать эффекта сильного зажима без скачков давления и без деформации заготовки.
- Основание станочных тисков изготовлено из высокопрочного чугуна FCD-60.
- Рабочие поверхности тисков и поверхности скольжения термически обработаны, их твердость достигает 45 HRC.
- Оснастка износостойкая, высокоточная и имеет долгий срок службы.
Рекомендации по применению:
Если усилие зажима должно быть направлено от неподвижной губки, переставьте блок крепления ходового винта на противоположный торец корпуса и зафиксируйте четырьмя винтами. Разверните башмак подвижной губки.
| Smax2 |
| 450 |
Технические характеристики:
- 220 мм
Механизм для выставления заготовок под определенном углом. Поворотные тиски – имеют механизм для поворота заготовки в процессе работы. Двухосевой механизм позиционирования позволяет менять угол положения детали по горизонтали и вертикали. Трехосевой позволяет наклонять деталь в 2х плоскостях по вертикали и 1-ой по горизонтали
- Нет
Силовая характеристика, которая показывает, насколько сильно можно зажать деталь. Нужно быть осторожными, чтобы не повредить зажимной винт.
