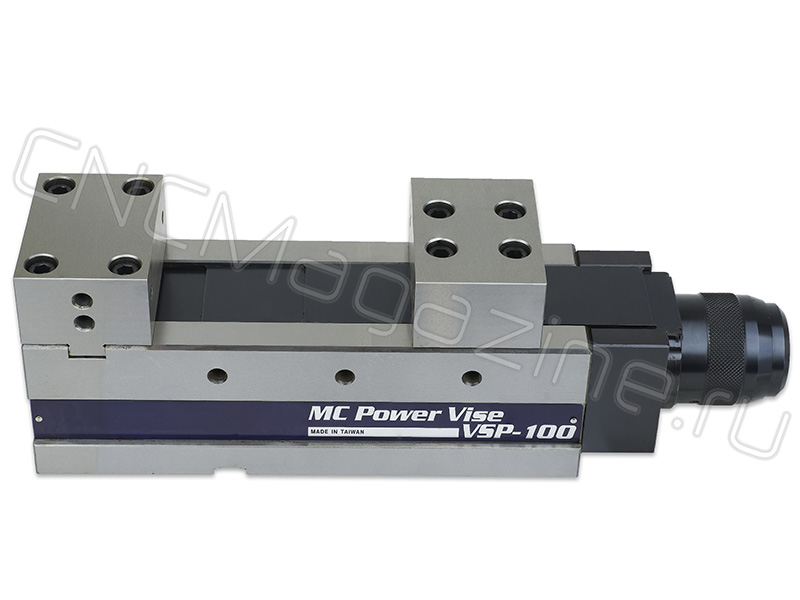

Тиски механические гидравлические прецизионные высокого давления VSP-100
Подходящие товары
Подборка для этого товара
Ширина губок 100 мм, Smax 140 мм. Усилие зажима 4000 кг. Встроенный гидравлический привод. Прецизионные.
Гидравлические тиски механические высокого давления. Параллельность − 0.005 мм/100 мм; перпендикулярность − 0.005 мм.

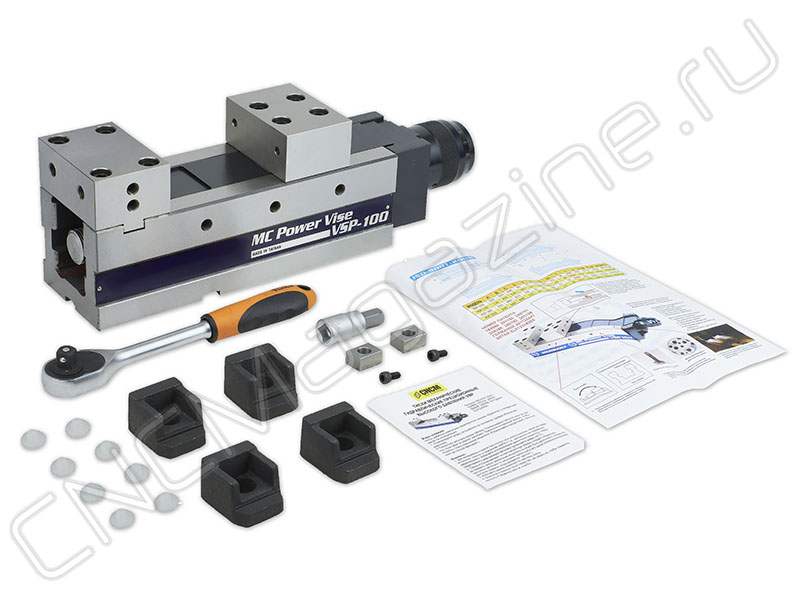

Комплект поставки:
- Трещоточный ключ для торцевых головок (рукоятка) с головкой (1 шт.);
- Шпонки (2 шт) и винты (2 шт);
- Прижимы (4 шт.);
- Заглушки (8 шт.);
- Руководство по эксплуатации.
Накладные губки не входят комплектацию.
Конструктивно тиски серии VSP представляет собой монолитное основание с упором и подвижным прижимным блоком, который приводится в движение встроенным высокоэффективным гидравлическим приводом.
Прецизионные гидравлические тиски VSP используются для фиксации заготовки в горизонтальных и вертикальных обрабатывающих центрах, а также различных станках фрезерной, сверлильной, шлифовальной группы.
Преимущества гидравлических тисков VSP высокого давления:
- Новая запатентованная разработка, мощная гидромеханическая система зажима постоянного давления с двойным усилием..
- Встроенный гидравлический привод обеспечивает быструю и высокоточную фиксацию заготовки.
- Сегментированный выбор усилия зажима.
- Тиски имеют возможность боковой установки.
- Большая производительность, в отличие от механических тисков. Рекомендуются для использования на крупносерийных производствах, а также при работах, требующих частой смены положения заготовки.
- Высокая точность, большая сила и скорость зажима детали, что делает их эффективным решением для прецизионной металлообработки.
- Гидравлическое прижимное устройство в передней части тисков воздействует на заготовку, обеспечивая ее прижим к плоскости направляющих, предотвращая тем самым наклон и подъем заготовки при обработке.

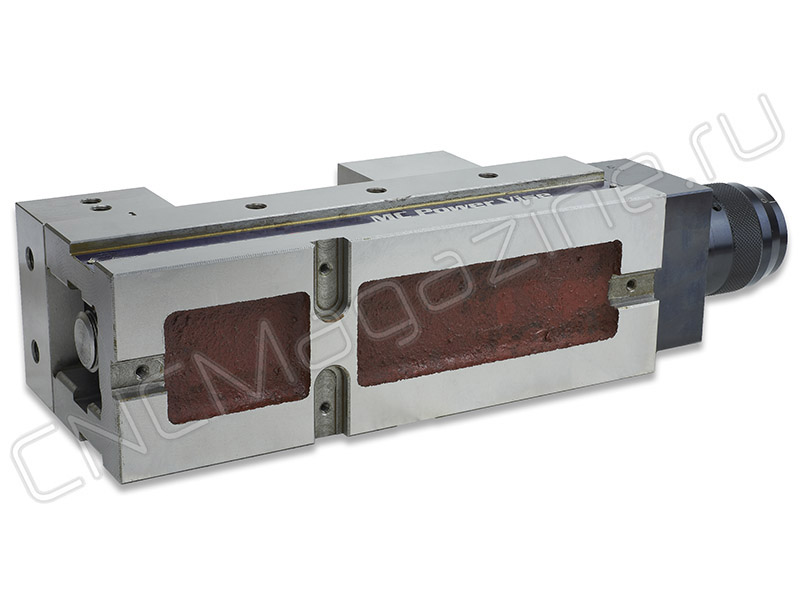

- Корпус тисков с двойным усилием постоянного давления VSP имеет вертикальную ребристую конструкцию для повышения сопротивления корпуса изгибу. Он изготовлен из чугуна с хорошей пластичностью, а его прочность в 3 раза выше.
- Встроенный механизм предотвращения приподнимания заготовки.
- Подвижная пылезащитная крышка в углубленной канавке для предотвращения попадания стружки, которая может помешать работе тисков.
- Гидравлический привод в сочетании с конструкцией зажимов позволяет создавать усилие более чем в 13 раз большее, чем в обычных тисках и достигать эффекта сильного зажима без скачков давления и без деформации заготовки.
- Основание станочных тисков изготовлено из высокопрочного чугуна FCD-60.
- Рабочие поверхности тисков и поверхности скольжения термически обработаны, их твердость достигает 45 HRC.
- Оснастка износостойкая, высокоточная и имеет долгий срок службы.
Рекомендации по применению:

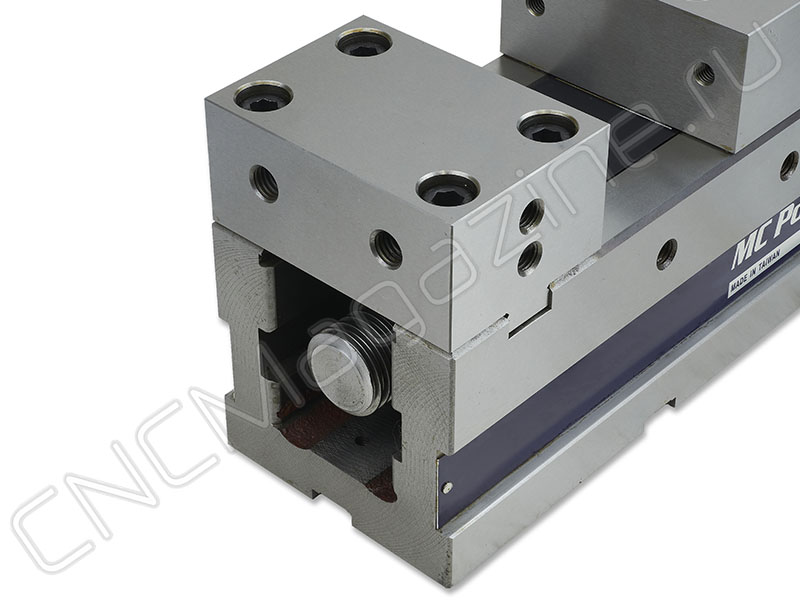

Если усилие зажима должно быть направлено от неподвижной губки, переставьте блок крепления ходового винта на противоположный торец корпуса и зафиксируйте четырьмя винтами. Разверните башмак подвижной губки.
| Smax2 |
| 200 |
Технические характеристики:
- 110 мм
Механизм для выставления заготовок под определенном углом. Поворотные тиски – имеют механизм для поворота заготовки в процессе работы. Двухосевой механизм позиционирования позволяет менять угол положения детали по горизонтали и вертикали. Трехосевой позволяет наклонять деталь в 2х плоскостях по вертикали и 1-ой по горизонтали
- Нет
Силовая характеристика, которая показывает, насколько сильно можно зажать деталь. Нужно быть осторожными, чтобы не повредить зажимной винт.
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
Товар доставляется в обрешетке
