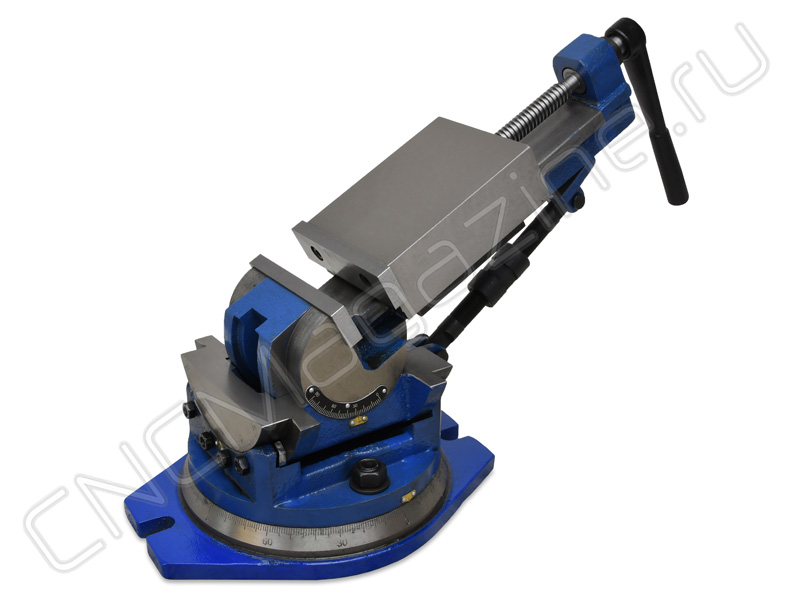

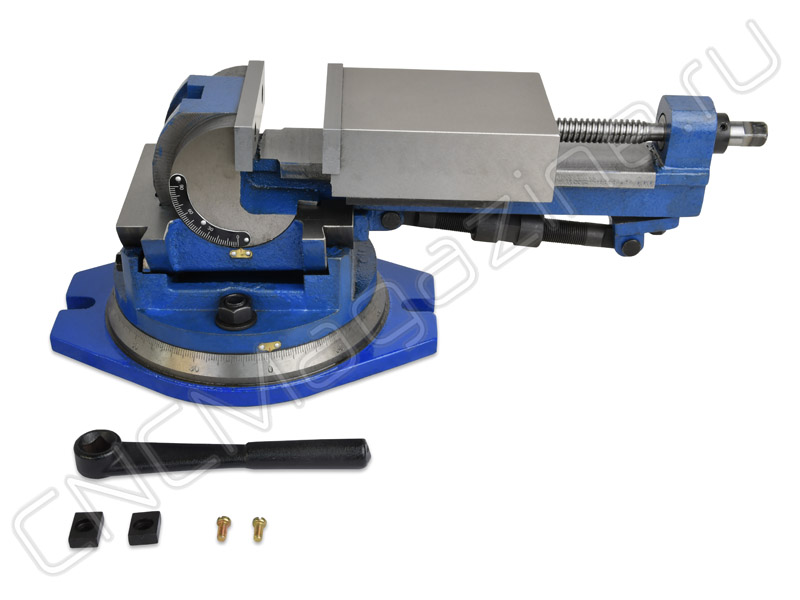

Тиски станочные глобусные трехосевые. Тип 3412. Габаритные размеры 560x340x260 мм. Ширина губок 125 мм. Поворотное основание 360°. Угол подъема вперед до 90 градусов. Угол наклона влево и вправо до 45 градусов. Расстояние между крепежными отверстиями 250 мм.
Внимание! Данные тиски не предназначены, для силового использования.
Тиски изготовлены из высококачественного чугуна, прочные и долговечные. Используются на фрезерных, шлифовальных и других станках, предназначенных для обработки металла, а также для проведения измерительных или разметенных работ.
Параллельность 0.025 мм/ 100 мм.
Перпендикулярность 0.025 мм.
Установка положения производится поворотом тисков в трех осях:
-
поворотом на основании;
-
наклоном;
-
по поперечным скользящим салазкам.

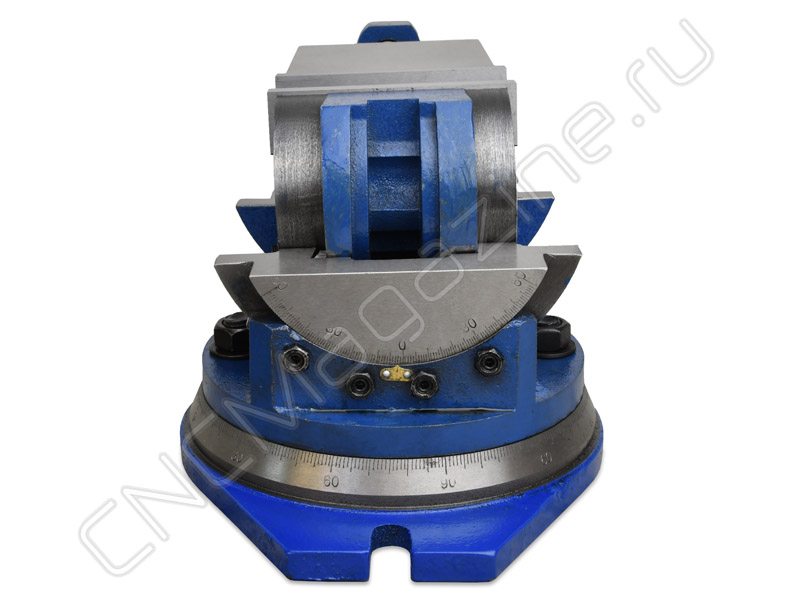

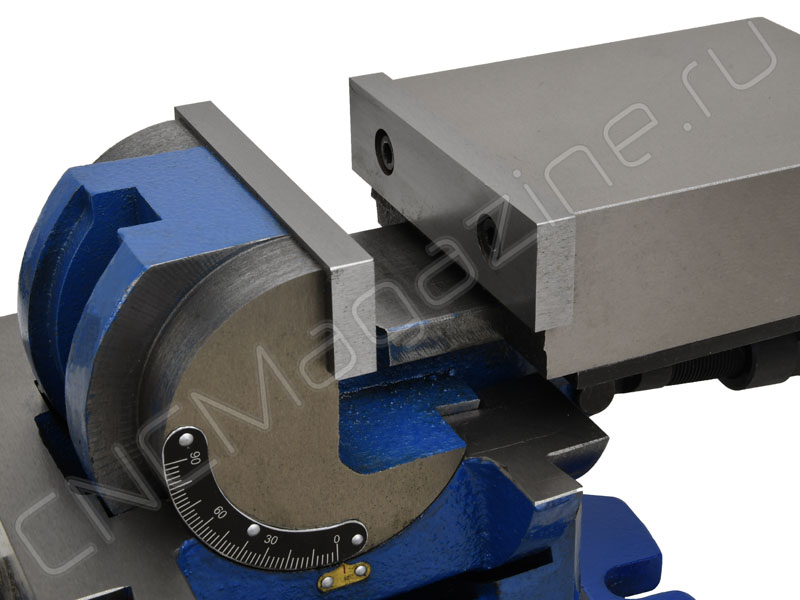

Сменные стальные губки отшлифованы и закалены. Тиски снабжены шкалой лимба с делением в 1° на поворотном основании 360° и шкалой с делением в 2° для регулировки наклона до 90°. Точная настойка наклона производится гайкой, положение фиксируется винтами. Поперечные салазки для наклона тисков влево и вправо до 45° также снабжены градуировкой с делением в 1°. Движение губок возможно от полного их смыкания до максимального рабочего хода для модели.
Видео-обзор на тиски глобусные QW:
Технические характеристики:
Механизм для выставления заготовок под определенном углом. Поворотные тиски – имеют механизм для поворота заготовки в процессе работы. Двухосевой механизм позиционирования позволяет менять угол положения детали по горизонтали и вертикали. Трехосевой позволяет наклонять деталь в 2х плоскостях по вертикали и 1-ой по горизонтали
- Поворотный
- 3-х осевой
