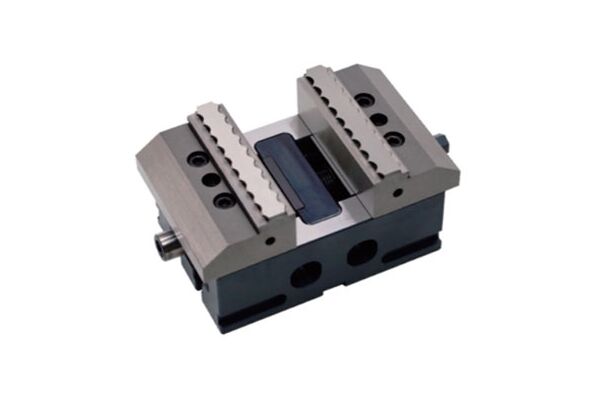

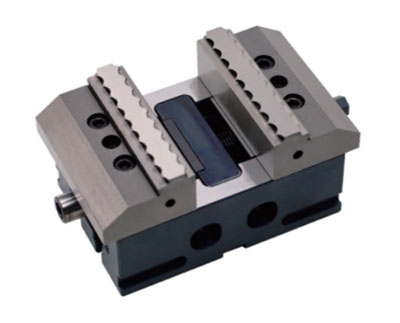

PH03-FG-90 Тиски самоцентрирующиеся 5-осевые
Подходящие товары
Подборка для этого товара
Самоцентрирующиеся прецизионные станочные тиски пятиосевые. Усилие зажима 18 кН.
Самоцентрирующиеся тиски используются для выполнения однотипных операций с заготовками разного размера.
Тиски предназначены для пятиосевых станков с ограниченной рабочей зоной. Их компактные габариты и небольшой ход губок позволяют эффективно использовать пространство стола.
Для расширения диапазона зажима без увеличения габаритов корпуса и длины винта предусмотрена перестановка губок. При выборе положения ориентируйтесь на следующее правило: если размер детали укладывается в оба диапазона, предпочтительнее использовать тот, в котором размер ближе к центру рабочего хода. Например, для детали 100 мм выбирайте диапазон 91–127 мм, а не 65–101 мм.
Губки — двусторонние. В корпусе выполнены по два установочных паза под каждую губку, что дает два диапазона рабочего хода: 65–101 мм в первом положении и 91–127 мм во втором.
Преищества тисков PH03-FG:
- Компактная конструкция;
- Минимальная глубина зажима;
- Большой диапазон зажима;
- Универсальное применение;
- Самоцентрирующийся зажим с ручным приводом;
- Центр заготовки всегда находится в одной точке;
- Оснащен системой нулевой точки позиционирования, Zero-Point System;
- Губки можно установить прямой и обратной стороной;
- Возможна установка на рабочую поверхность станка.
Ключ в комплекте.
| Smax | Smax1 | Smax2 | Smax3 |
| 91-127 | 65-101 | 32-68 | 6-42 |
Технические характеристики:
Механизм для выставления заготовок под определенном углом. Поворотные тиски – имеют механизм для поворота заготовки в процессе работы. Двухосевой механизм позиционирования позволяет менять угол положения детали по горизонтали и вертикали. Трехосевой позволяет наклонять деталь в 2х плоскостях по вертикали и 1-ой по горизонтали
- Нет
Крутящий момент, который допускается прилагать при затяжке ходового винта
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
