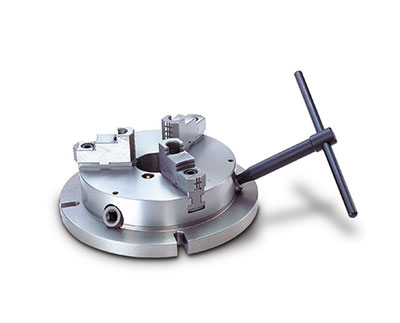

FCK-8 патрон-тиски трехкулачковый
Подходящие товары
Подборка для этого товара
Диаметр основания 270 мм, диаметр патрона 210 мм, высота 65 мм. 3-х кулачковый патрон малой высоты для фрезерных станков. Проходное отверстие. Компактный, тонкий и при этом мощный фрезерный патрон-тиски на основании с механизмом зажима под 30°.
Конструкция патрона: спирально-реечный самоцентрирующийся. Посадка через фланец, стационарный зажимной патрон крепится в Т-образные пазы рабочей поверхности фрезерного стола с помощью стандартных сухарей, шпилек и гаек.
Конструкция трехкулачковых тисков типа FCK позволяет надежно зажать заготовку и увеличить длину обработки благодаря небольшой высоте патрона. В комплект входит: патрон с основанием, ключ, реверсивные каленые кулачки 3 шт. Крепежные элементы приобретаются отдельно.
Особенности патрона FCK:
- Патрон имеет несколько мест для установки ключа по периферии наружного диаметра под углом 30°, что позволяет удобно вращать ручку и мощно зажать кулачки на заготовке.
- Конструкция фланцевого типа облегчает операции загрузки и разгрузки.
- Конструкция зажима может использоваться как с жесткими, так и с мягкими кулачками, в зависимости от задачи.
- Экономит рабочее пространство станка.
- На корпусе тисков имеется тавотница для шприцевания смазкой.
- Заготовка может быть зажата как за наружный диаметр на зажим, так и на разжим за внутренний диаметр. Макс. зажим наружного диаметра: Ø11-200. Макс. зажим внутреннего диаметра: Ø62-190.
- Имеет сквозное центральное отверстие для размещения длинной детали.
- Стационарный, неповоротный.
Ручные 3-х кулачковые патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок или деталей во фрезерных, сверлильных, расточных станках, обрабатывающих центрах с ЧПУ. Оснастка оптимальна для горизонтальных фрезерных и сверлильных работ, также для обработки на наклоняемых столах.
Материал: шаровидный чугун.
Технические характеристики:
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
