Тиски самоцентрирующиеся 5-осевые Gerardi 650-2x120 Compact Grip ART.650-2X120
Подходящие товары
Подборка для этого товара
Ширина губок 88 мм, Smax 96 мм. Длина базы 120 мм. Типоразмер 2. С переворачиваемыми губками для наружного и внутреннего зажима. Серия Compact Grip.
Многофункциональные тиски для пятикоординатных фрезерных станков, позволяют обрабатывать заготовки с 5-ти сторон, обеспечивая при этом идеальную повторяемость.
Стандартный комплект поставки:
- Тиски;
- 1 шестигранный торцовый ключ Art. 375;
- 1 упор для заготовок Art.370ЕМ;
- 1 пара самоцентрирующихся шпонок Art.297;
- 2 позиционирующих шпонки Art.650G;
- 1 калиброванная центрирующая втулка .
Особенности тисков Gerardi 650-2x120 Compact Grip:
- Тиски устанавливаются непосредственно на станок или через зажимы.
- Общая жесткая конструкция.
- Система вставок GRIP с минимальным технологическим припуском. Эта система включает в себя ряд губочных вставок, установленных на верхней части основной губки с функцией зажима заготовки посредством острых или правильной формы зубьев в зависимости от типа и твердости зажимаемого материала.
- Благодаря наличию ступенчатой гладкой губки, Вы можете осуществить зажим за полученные обработанные поверхности и закончить обработку детали, удалив технологический припуск.
- Максимальный диапазон зажима по отношению к габаритным размерам оснастки.
- Самоцентрирующиеся тиски, которые могут зажимать детали снаружи или изнутри (губки можно поворачивать на 180°).
- Двусторонние губки-вставки с полным контактом при зажимании с одной стороны заготовки и с частичным контактом − с другой стороны.
- Зарезервированные отверстия под задачи заказчика (плиты, контакты и т.д.).
- Можно использовать универсальные проставки Gerardi, которые поднимают заготовку над столом и позволяют вести обработку в труднодоступных местах, избегая риска столкновений. Проставки поставляются под заказ, уточняйте у менеджеров.
Преимущества тисков Compact Grip:
- Компактные, жесткие, мощные и точные! Обладают компактной конструкцией, чрезвычайно высокой износостойкостью и уменьшенной деформацией на изгиб.
- Усилие зажима выше, чем у серии Multitasking 640. Это связано с конструкцией зажимного винта, он расположен максимально близко к заготовке и оптимально посажен в основную зажимную губку.
- Экономия места и простота в эксплуатации.
- Прочная, жесткая конструкция для минимальной деформации заготовки.
- Ручное управление, быстрый механический зажим.
- Идеально подходят для работы на 5-осевых обрабатывающих центрах.
- Губки реверсивные, переставляются.
- Модульность и универсальность. Основание тисков Compact GRIP совместимо с самыми популярными системами сменных паллет.
- Прочные цельные губки обеспечивают жесткость и безопасность.
- Высокая износостойкость, твердость HRC58±2. Изготовлены на 100% из высококачественной легированной цементированной стали (HRC 60) для обеспечения жесткости, наивысшей производительности и отсутствия износа.
- Гарантия 5 лет на все тиски и компоненты.
- Отшлифованные поверхности; Высокая точность ±0,02 мм.
Все поверхности скольжения и рабочие поверхности отшлифованы. Допуски на уровни сотых миллиметра обеспечиваются контрольными циклами координатно-измерительной машины ЧПУ. Идеальная юстировка по оси станка гарантируется шпоночными пазами.
Технические характеристики:
Механизм для выставления заготовок под определенном углом. Поворотные тиски – имеют механизм для поворота заготовки в процессе работы. Двухосевой механизм позиционирования позволяет менять угол положения детали по горизонтали и вертикали. Трехосевой позволяет наклонять деталь в 2х плоскостях по вертикали и 1-ой по горизонтали
- Нет

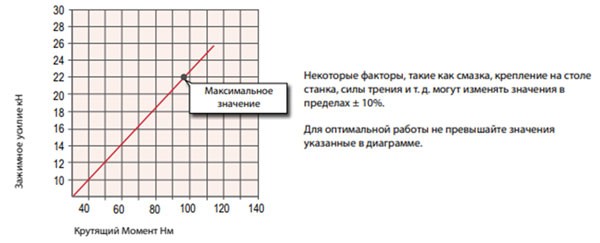

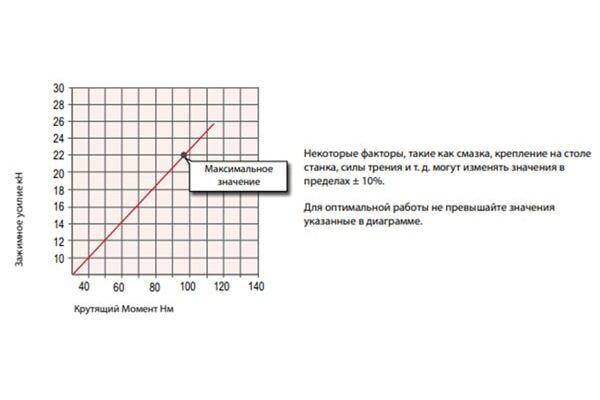

Крутящий момент, который допускается прилагать при затяжке ходового винта
Силовая характеристика, которая показывает, насколько сильно можно зажать деталь. Нужно быть осторожными, чтобы не повредить зажимной винт.
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
Товар доставляется в обрешетке
