Тиски самоцентрирующиеся 5-осевые Gerardi 640-2 Multitasking ART.640-2
Подходящие товары
Подборка для этого товара

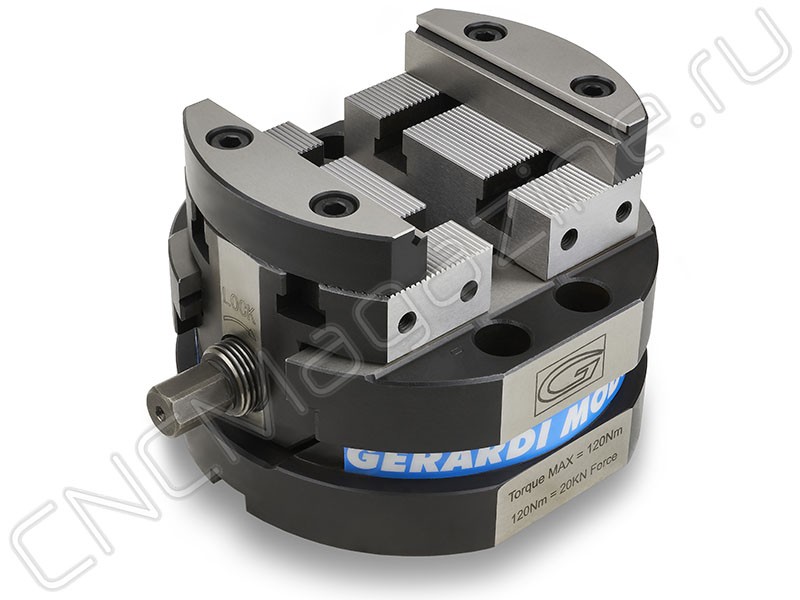

Ширина губок 99 мм, Smax 104 мм, высота губки 20 мм, размер базы ⌀ 160 мм. Общая высота 115 мм. Типоразмер 2. Эксцентриковые. Серия Multitasking.
Многофункциональные тиски для пятикоординатных фрезерных станков.
- Система позиционирования сменных губок через гребенку с шагом 2 мм.
- Многоосевое самоцентрирование, с эксцентриком.
- Ручное управление, механический зажим.
- Монолитный компактный дизайн.
- Конструкция из высококачественной легированной стали.
- Точность захвата в пределах 0,015 мм.
- Прочная, жесткая конструкция, минимальная деформация заготовки.
- Доступны для приобретения серии сменных губок.
- Рекомендуется использование губок с насечкой GRIP.

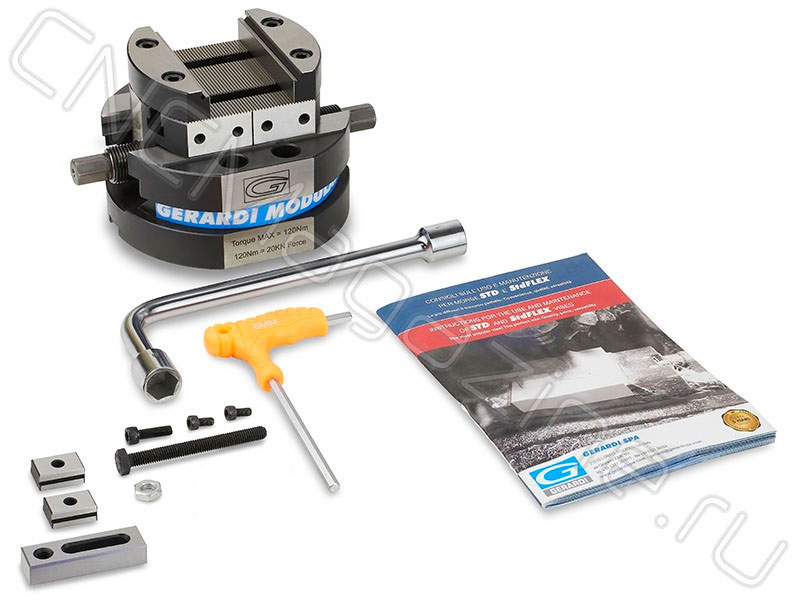

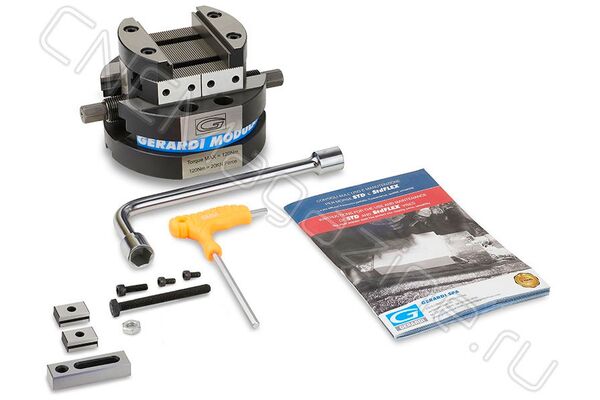

Стандартный комплект поставки:
- Тиски;
- 1 настраиваемый упор Art. 370;
- 1 x пара позиционирующих сухарей (шпонок) Art. 297 (16х18 мм);
- 1 х шестигранный торцовый ключ;
- 1 x ключ-шестигранник.
Преимущества тисков Gerardi Multitasking:
- Зажим заготовки до 3-5 мм при полной 5-сторонней обработке.
Поставляется со ступенчатой губкой на 5 мм, как стандартный компонент для полной 5-сторонней обработки заготовки. Также можно заказать губку GRIP на захват в 3 мм.
- Стойкие к износу!
Изготовлены из 100% высококачественной легированной цементированной стали (HRC 60) для обеспечения жесткости, наивысшей производительности и отсутствия износа.
- Самоцентрирующаяся или эксцентриковая регулировка.
Самоцентрирующиеся тиски с возможностью зажимания внутренней части к внешней и наоборот.
Регулировка на шаг 2 мм эксцентрической губки.
- Отшлифованные поверхности; Высочайшая точность +/-0,02 мм.
Все поверхности скольжения и рабочие поверхности отшлифованы. Допуски на уровни сотых миллиметра обеспечиваются контрольными циклами координатно-измерительной машины ЧПУ. Идеальная юстировка по оси станка гарантируется шпоночными пазами.
- Прямая наладка тисков.
Поставляются со шлифованными позиционирующими шпонками для зажима при помощи шпоночных пазов и позиционирующего штифта для 5-й оси.
- Моноблочные вставки.
Вставки выточены из одного куска термообработанной легированной стали.

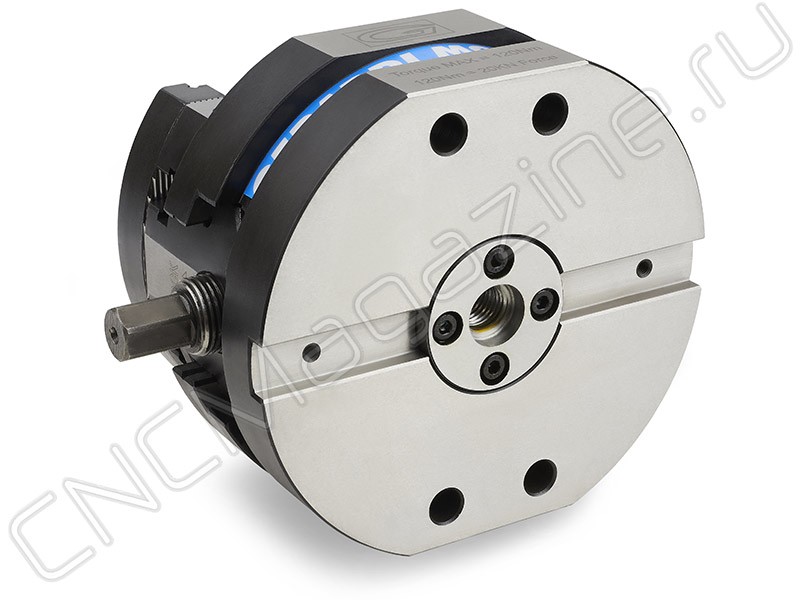

- Резьбовые и развернутые отверстия.
До 26 (в зависимости от размеров вставки) резьбовых и развернутых отверстий для позиционирования тисков/вставки на столе или 5-й оси.
- Переставная двойная ступенчатая губка.
У типоразмера 3 многоцелевые тиски, поставляемые с переставной ступенчатой губкой. 5 мм ступень на обеих сторонах, большая ступень на внутренней стороне.
- Пневматический модуль Zero Point.
Могут использоваться с пневматическим модулем Zero Point. Сокращает на 95% время наладки. Непосредственное позиционирование в пределах 5 микрон, пневматический зажим тисков у модуля Zero Point посредством калиброванного штревельного болта.
Инструкции по правильному закреплению на столе станка
Закрепление тисков на столе станка возможно через отверстия в корпусе основания, где они перекрываются с отверстиями, уже имеющимися на столе станка, или с помощью зажимов для удержания тисков.
При необходимости используйте сопряженные головные пластины или фланцы.
|
|
Шпонка
|
|
Технические характеристики:
Механизм для выставления заготовок под определенном углом. Поворотные тиски – имеют механизм для поворота заготовки в процессе работы. Двухосевой механизм позиционирования позволяет менять угол положения детали по горизонтали и вертикали. Трехосевой позволяет наклонять деталь в 2х плоскостях по вертикали и 1-ой по горизонтали
- Нет

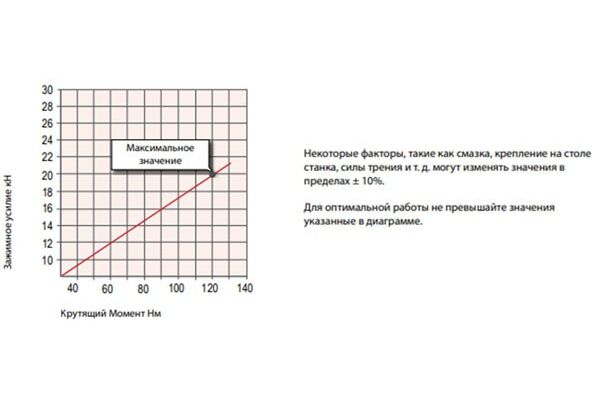

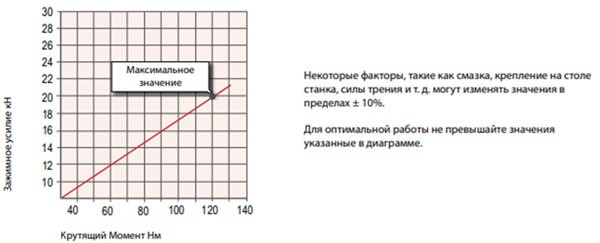

Крутящий момент, который допускается прилагать при затяжке ходового винта
Силовая характеристика, которая показывает, насколько сильно можно зажать деталь. Нужно быть осторожными, чтобы не повредить зажимной винт.
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
Товар доставляется в обрешетке
