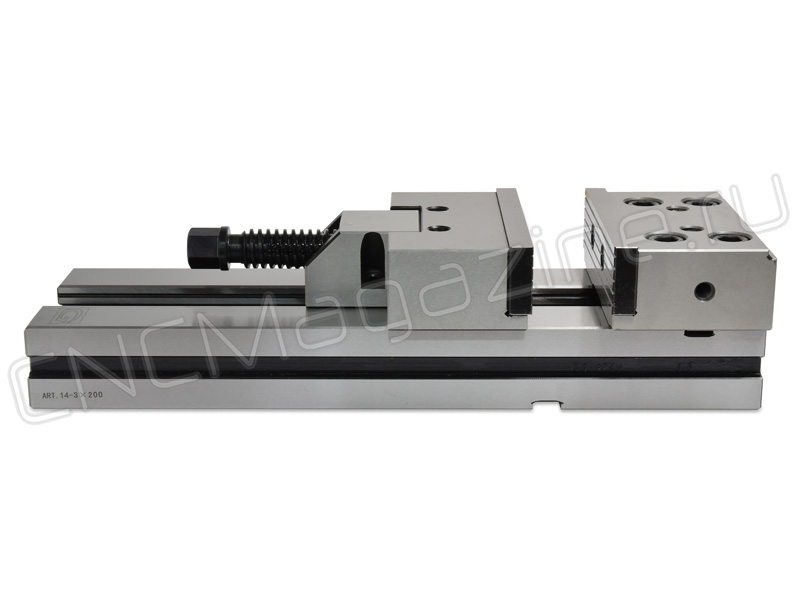

Тиски станочные прецизионные Gerardi ART.14-3x200 Standard с прямыми губками
Тиски станочные прецизионные Gerardi ART.14-3x200 Standard с прямыми губками
Подходящие товары
Подборка для этого товара
Ширина губок 150 мм, Smax 200 мм, высота губок 50 мм. Паз 16 мм. С прямыми рифлеными губками. Серия ART.14 отличается от ART.1 конструкцией губок.
Идеальное сочетание: цена, качество, универсальность. Ручной зажим с возможностью подключения механизированных систем.
Преимущества станочных тисков Gerardi Standard ART.14:
- Отсутствие износа − тщательный подбор материалов и компьютерной разработки деталей. Производство исключительно из специальных сплавов стали высокой прочности, нормализированных, укрепленных и закаленных с твердостью 60 ±2 HRC, что позволяет достичь максимальной жесткости, высочайших эксплуатационных показателей и отсутствие износа.
- Модульность − все тиски и аксессуары - модульные, и идеально подходят для совместного использования, предоставляя множество решений для зажима
- Компактный дизайн и удобство в использовании − простота и компактность конструкции позволяют значительное раскрытие губок по сравнению с общими габаритам тисков. Более того, вес тисков (всего 25 кг на тиски с губками шириной 150 мм) гарантирует легкость перестановки с одного станка на другой.
- Быстрота зажима − благодаря скольжению группы зажима по направляющей в основе (зубчатая рейка) до заготовки. Зажим завершается ключом.
- Твердость и безопасность − Обе губки произведены из цельного материала (без салазок или сухарей): это гарантирует большую твердость и отсутствие прогибов.
- Высочайшая точность ± 0,02 мм − твердая основа тисков. Шлифованная поверхность скольжения и соединения. Центровка по осям станка производится благодаря продольным или поперечным пазам (16Н7) или отверстиям позиционирования (Ø16 мм F7) на основе тисков по заказу клиента. Это позволяет добиться кратчайшего времени установки.
Тиски серии Standard применяются для обработки на фрезерных станках и обрабатывающих центрах с ЧПУ, универсальных фрезерных, сверлильных и вертикально расточных станках. Могут быть установлены в горизонтальном или вертикальном положении.
Модульная конструкция тисков способствует быстрой установке и смене обрабатываемых заготовок, а также возможность одновременного применения тисков из нескольких серий с применением гидравлической или пневматической системы зажима.
Все тиски GERARDI разработаны по принципу взаимозаменяемости всех элементов и с возможностью использования нескольких тисков на станке с идеальной центровкой и наладкой за несколько секунд.
Все это возможно благодаря высочайшей точности тисков, а также:
- высоте основы тисков,
- центровке с сухарями позиционирования продольного паза по отношению к неподвижной губке,
- перпендикулярности неподвижной губки по отношению к основе, а также параллельности верхней и нижней поверхностей тисков.
Данные характеристики позволяют решить наиболее распространенные и сложные проблемы зажима в мех. обработке в кратчайшее время при использовании нескольких тисков.
Серия ART.14 поставляется с прямыми губками с продольным рифлением. Рифление увеличивает силу сцепления губок, рекомендуются для зажима необработанных заготовок. Совместимые губки: арт. 313, арт. 212, арт. 246, арт. 246G (Приобретаются дополнительно).
Стандартный комплект поставки тисков Gerargi ART.14:
Упор арт. 370. Т-образный ключ арт. 376; зажимной ключ арт. 375; сухари для позиционирования тисков арт. 297 (стандартно для Т-образного паза шириной 16 мм), прижимы.
Технические характеристики:
Механизм для выставления заготовок под определенном углом. Поворотные тиски – имеют механизм для поворота заготовки в процессе работы. Двухосевой механизм позиционирования позволяет менять угол положения детали по горизонтали и вертикали. Трехосевой позволяет наклонять деталь в 2х плоскостях по вертикали и 1-ой по горизонтали
- Нет
Силовая характеристика, которая показывает, насколько сильно можно зажать деталь. Нужно быть осторожными, чтобы не повредить зажимной винт.
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
