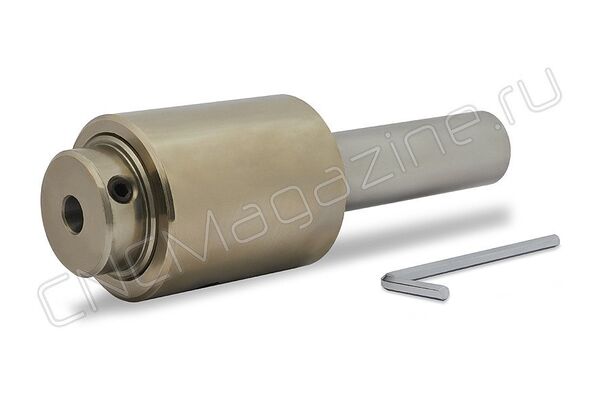

Прошивная ротационная головка KC-CX16P32, высокопрочная
Подходящие товары
Подборка для этого товара

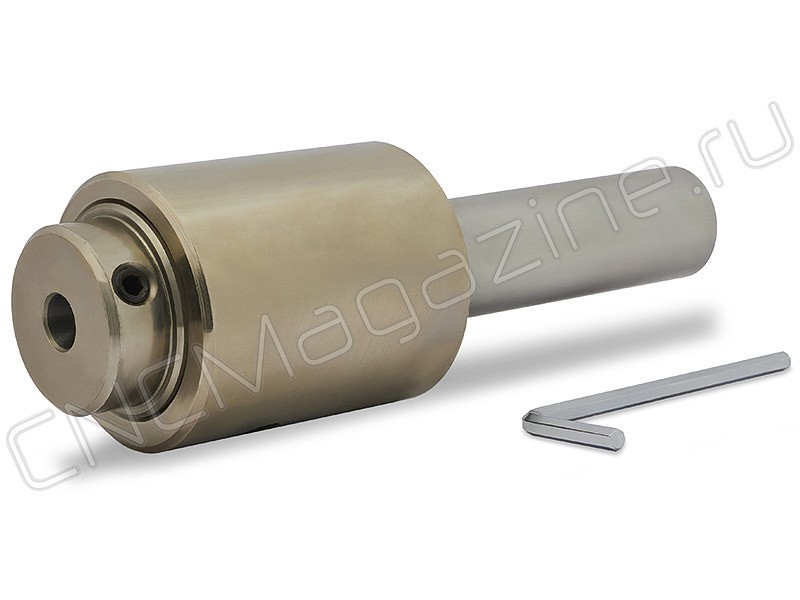

Ротационная головка из быстрорежущей стали, для прошивки отверстий. Цилиндрический хвостовик диаметром 32 мм с лыской. Посадочный диаметр 16 мм. Для сменных прошивок серии KC-CT16-***.
Прошивная головка устанавливается в револьверную головку либо в пиноль задней бабки токарного станка. Также головка может использоваться во фрезерных станках. Устройство головки позволяет преобразовать предварительное круглое отверстие детали в нужную форму (шестигранник, квадрат и т.д., в зависимости от формы сменной прошивки).
Рабочая скорость: 800-2000 об / мин, подача: 0,02-0,1 мм / оборот, увеличение в 2-3 раза для меди / алюминиевых деталей.
Отверстие для прошивки должно быть на 0.1-0.3 мм больше вписанной окружности прошиваемой фигуры. Глубина отверстия должна быть на 40% больше предполагаемой глубины прошивки.
Обязательно должна быть соблюдена соосность отверстия и оси прошивки.
Ротационная прошивка — оснастка для изготовления отверстий в крепежных изделиях. Инструмент работает по специальному принципу, обеспечивающему длительный срок службы и стабильное качество обработки.
Преимущества:
- Высокая производительность за счет синхронного вращения с деталью.
- Снижение нагрузки на инструмент благодаря резанию только частью торца.
- Простота наладки и установки.
- Надежность в эксплуатации.
Принцип работы:
Ось вращения сменной головки расположена под углом к оси ротационной головки. При контакте с вращающейся деталью прошивная головка начинает вращаться синхронно. Угловое положение создает круговые колебательные движения, которые в сочетании с подачей по оси Z формируют отверстия точного размера и формы. Вращаясь, прошивка осуществляет резания небольшим сектором своего торца, а не всей площадью как было бы при дорновании. Это значительно снижает нагрузку и увеличивает ресурс инструмента.
Процесс установки:
- Установите осевой инструмент с подходящим хвостовиком в гнездо резцедержки,
- Выполните привязку инструмента по оси Х с использованием лапы,
- Разместите ротационную прошивку в резцедержателе,
- Осуществите привязку прошивки по оси Z с помощью лапы.
Важные ограничения по применению:
Сменные прошивные наконечники изготовлены из быстрорежущей стали и предназначены исключительно для работы с конструкционными и конструкционными легированными сталями твердостью до 200 НВ. Инструмент не применяется для обработки нержавеющих и жаропрочных сталей.
Технические характеристики:
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
