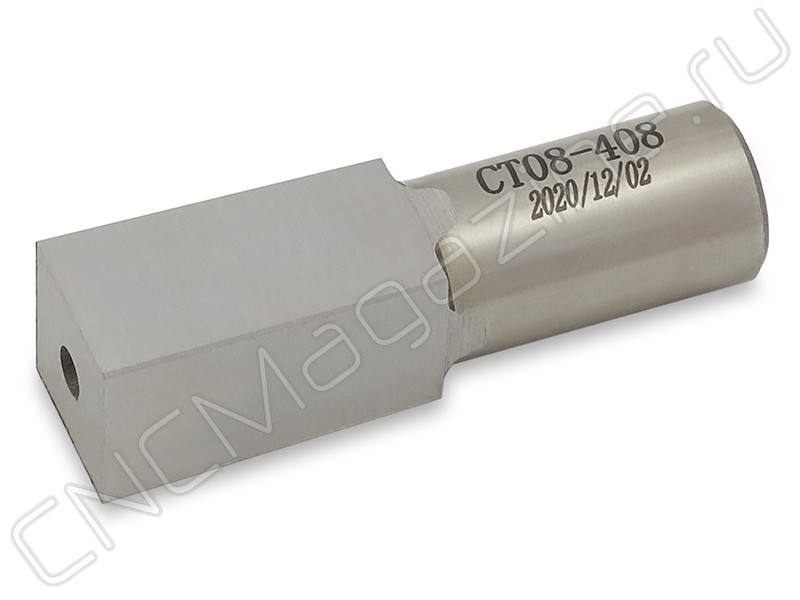

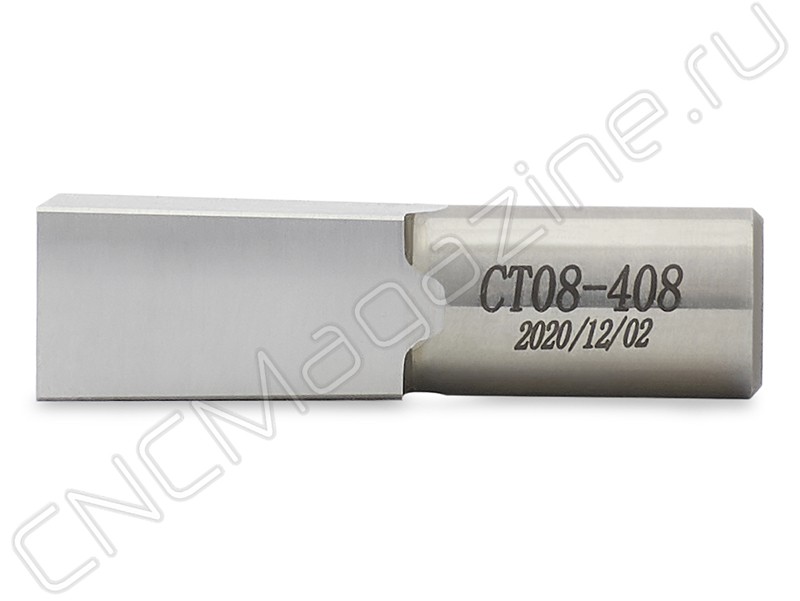

Прошивка ротационная под квадрат KC-CT08-408 HSS

Код товара:

Производитель: CNCM

Написать отзыв

Скачать PDF

Прошивка ротационная под квадрат KC-CT08-408 HSS

18 613 ₸ с НДС (за 1 шт.)

+ −

Купить в 1 клик

Диаметр заготовки, S:

2.5мм 3.15мм 4мм 5мм 6.3мм 7.1мм 8мм

Подходящие товары

Подборка для этого товара

Описание
Оплата и доставка
Отзывы
Вопросы
Подходящие товары

Ротационная прошивка под квадратное внутреннее отверстие.

Сменная прошивка KC-CT08-408 из быстрорежущей стали HSS для ротационных головок серии KC-SX/CS/CX08.

Допуск: 0.07/0.09.

Отверстие для прошивки должно быть на 0.1-0.3 мм больше вписанной окружности прошиваемого квадрата. Глубина отверстия должна быть на 40% больше предполагаемой глубины прошивки.

Обязательно должна быть соблюдена соосность отверстия и оси прошивки.

Ротационная прошивка — оснастка для изготовления отверстий в крепежных изделиях. Инструмент работает по специальному принципу, обеспечивающему длительный срок службы и стабильное качество обработки.

Преимущества:

Высокая производительность за счет синхронного вращения с деталью.
Снижение нагрузки на инструмент благодаря резанию только частью торца.
Простота наладки и установки.
Надежность в эксплуатации.

Принцип работы:

Ось вращения сменной головки расположена под углом к оси ротационной головки. При контакте с вращающейся деталью прошивная головка начинает вращаться синхронно. Угловое положение создает круговые колебательные движения, которые в сочетании с подачей по оси Z формируют отверстия точного размера и формы. Вращаясь, прошивка осуществляет резания небольшим сектором своего торца, а не всей площадью как было бы при дорновании. Это значительно снижает нагрузку и увеличивает ресурс инструмента.

Процесс установки:

Установите осевой инструмент с подходящим хвостовиком в гнездо резцедержки,
Выполните привязку инструмента по оси Х с использованием лапы,
Разместите ротационную прошивку в резцедержателе,
Осуществите привязку прошивки по оси Z с помощью лапы.

Важные ограничения по применению:

Сменные прошивные наконечники изготовлены из быстрорежущей стали и предназначены исключительно для работы с конструкционными и конструкционными легированными сталями твердостью до 200 НВ. Инструмент не применяется для обработки нержавеющих и жаропрочных сталей.

Технические характеристики:

Бренд:

CNCM

8 мм

30 мм

L1:

12 мм

Диаметр заготовки, S:

8 мм

Размер прошивки:

KC-CT08

Тип ротационной прошивки:

Прошивка ротационная под квадрат

Вес:

0.016 кг

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.

CNCM

Все товары бренда

Россия — родина бренда

Китай — страна производства
