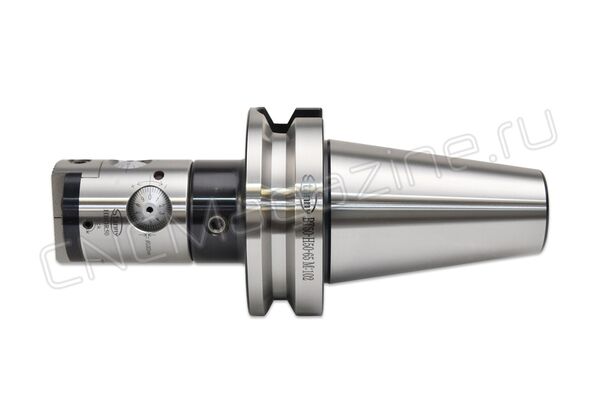

BT50-HBOR50 6-90 Чистовая расточная система (набор)

Код товара:  30135
Производитель: Stanny
Написать отзыв
Скачать PDF
BT50-HBOR50 6-90 Чистовая расточная система (набор)
BT50-HBOR50 6-90 Чистовая расточная система (набор)
BT50-HBOR50 6-90 Чистовая расточная система (набор)
BT50-HBOR50 6-90 Чистовая расточная система (набор)
BT50-HBOR50 6-90 Чистовая расточная система (набор)
BT50-HBOR50 6-90 Чистовая расточная система (набор)
BT50-HBOR50 6-90 Чистовая расточная система (набор)
BT50-HBOR50 6-90 Чистовая расточная система (набор)
BT50-HBOR50 6-90 Чистовая расточная система (набор)
BT50-HBOR50 6-90 Чистовая расточная система (набор)
BT50-HBOR50 6-90 Чистовая расточная система (набор)
BT50-HBOR50 6-90 Чистовая расточная система (набор)
BT50-HBOR50 6-90 Чистовая расточная система (набор)
BT50-HBOR50 6-90 Чистовая расточная система (набор)
BT50-HBOR50 6-90 Чистовая расточная система (набор)
BT50-HBOR50 6-90 Чистовая расточная система (набор)
В наличии
1 615 494 ₸ с НДС (за 1 шт.)
+ −
Купить в 1 клик

Подходящие товары

Подборка для этого товара

Расточная система BT50-HBOR50 (набор) для расточки отверстий в диапазоне от 6 до 90 мм. Пластины приобретаются отдельно.

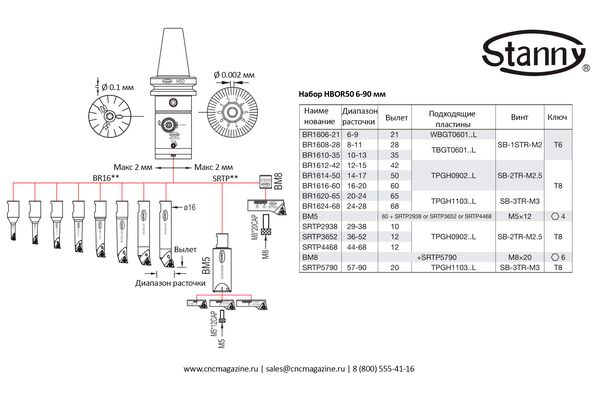

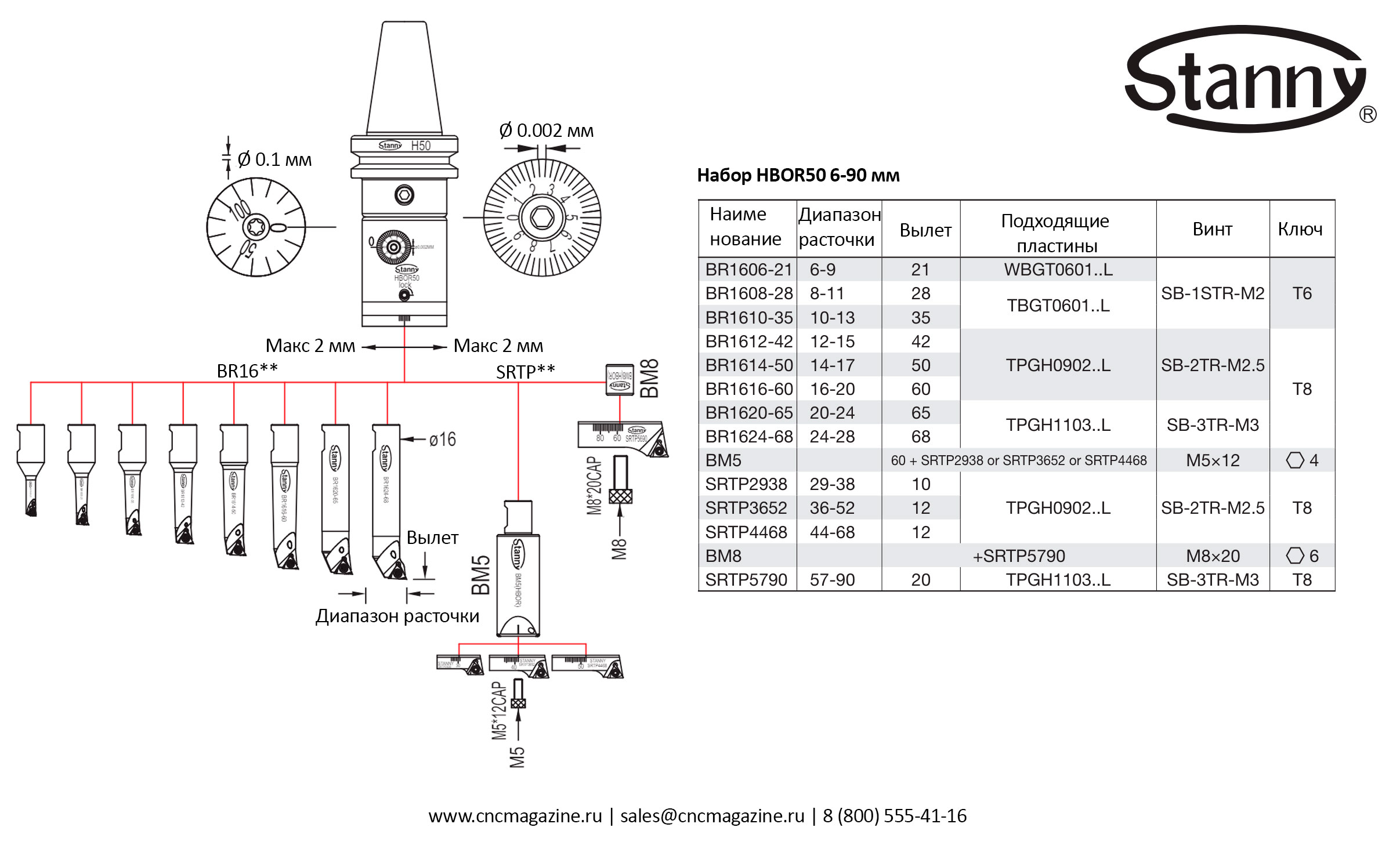

Схему вариантов установки держателей, так же можно посмотреть во вкладке "Документация".

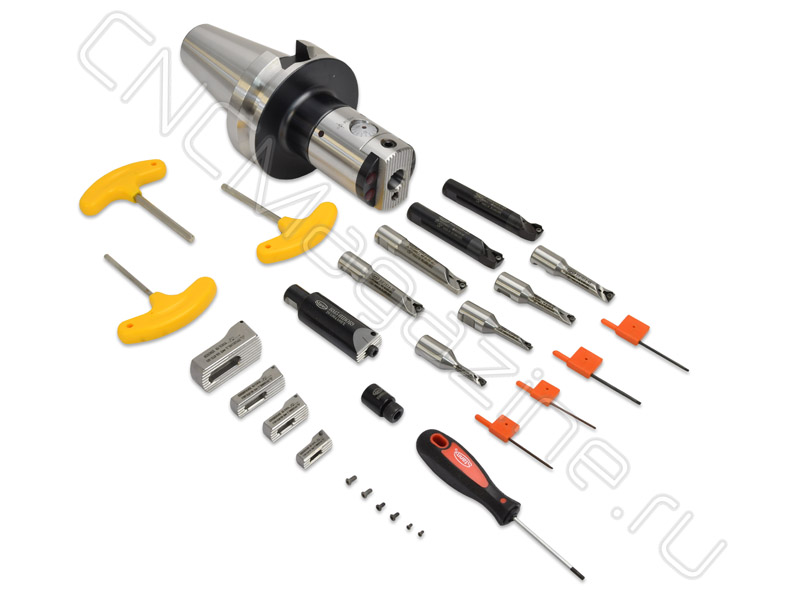

Набор для чистового растачивания BT50-HBOR50 включает резцы 12 шт. (без пластин), удлинители 2 шт., микрометрическую расточную головку, патрон BT50, набор ключей и чемодан.
В расточной головке установлен регулятор со шкалой, где каждое деление шкалы расточной головки равняется 0.002 мм. Каждое деление крупной шкалы равняется 0.1 мм.

Особенность работы:

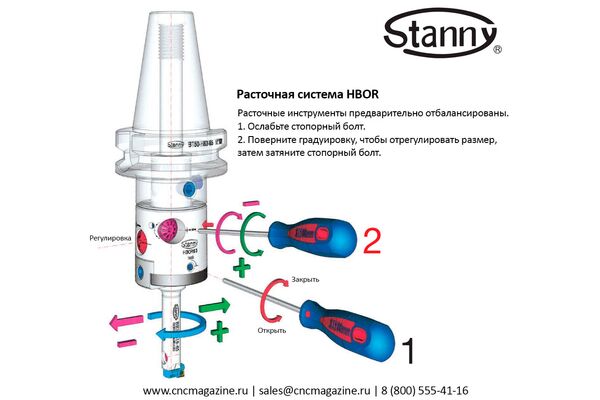

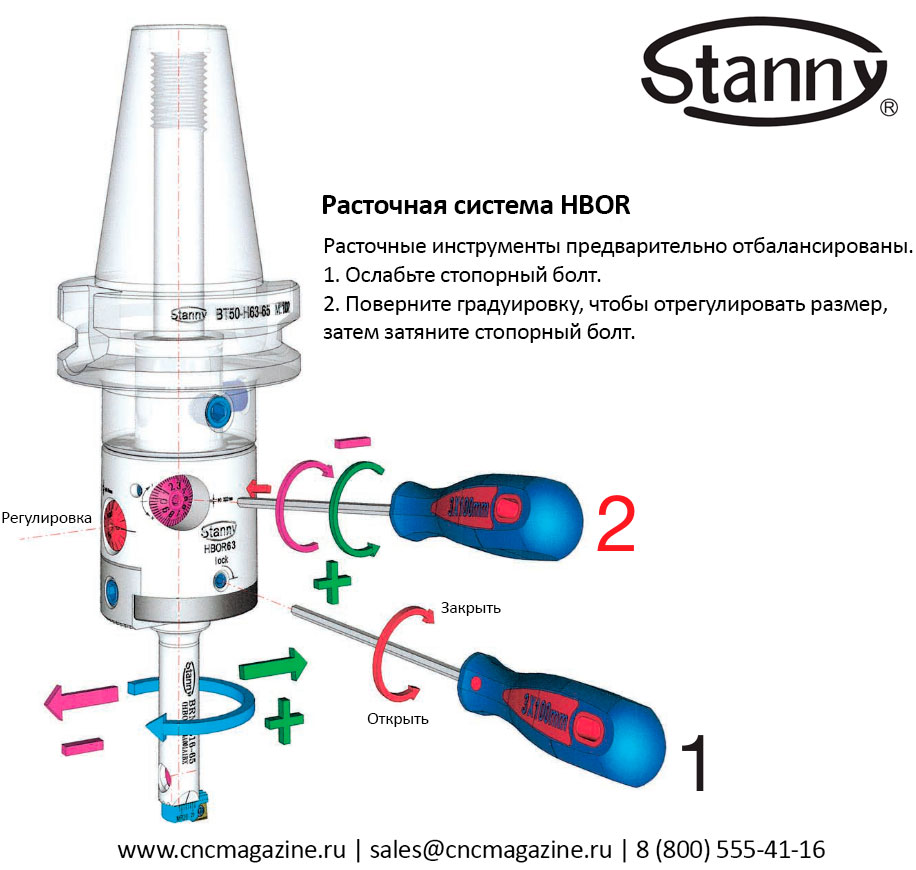

  • Расточная система прецензионная серии HBOR спроектирована таким образом, что при регулировке диаметров, в движение приводятся одновременно оба элемента и кассета, и передвижной блок. При работе системы в среднем положении вся система сбалансирована.
  • При смещении кассеты в крайнюю точку (при наибольшем диаметре растачивания) смещается центр тяжести, что приводит к появлеию вибрации.
  • Для обеспечения компенсации дизбаланса (уравновешивания), блок передвигается в противоположную сторону.
  • Такая конструкция позволяет быстро и качественно сбалансировать систему.

Обозначение

Диапазон расточки

Подходящие пластины

Винт/Ключ

Резец BR1606-21

6-9 мм

WBGT0601..L

SB-1STR-M2/T6

Резец BR1608-28

8-11 мм

TBGT0601..L

SB-1STR-M2/T6

Резец BR1610-35

10-13 мм

TBGT0601..L

SB-1STR-M2/T6

Резец BR1612-42

12-15 мм

TPGH0902..L

SB-2TR-M2.5/T8

Резец BR1614-50

14-17 мм

TPGH0902..L

SB-2TR-M2.5/T8

Резец BR1616-60

16-20 мм

TPGH0902..L

SB-2TR-M2.5/T8

Резец BR1620-65

20-24 мм

TPGH1103..L

SB-3TR-M3/T8

Резец BR1624-68

24-28 мм

TPGH1103..L

 SB-3TR-M3/T8

Держатели пластин SRTP2938

29-38 мм

TPGH0902..L

SB-2TR-M2.5/T8

Держатели пластин SRTP3652

36-52 мм

TPGH0902..L

SB-2TR-M2.5/T8

Держатели пластин SRTP4468

44-68 мм

TPGH0902..L

SB-2TR-M2.5/T8

Держатели пластин SRTP5790

57-90 мм

TPGH1103..L

 SB-3TR-M3/T8

Удлинитель.

Обозначение

Держатели пластин

Винт

BM5

SRTP2938  SRTP3652  SRTP4468

 M5×12

BM8

SRTP5790

M8×20


Технические характеристики:

Бренд:
L1:
65 мм
Вид набора:
Тип хвостовика:
Вид обработки:
  • Чистовая
Подходящие пластины:
Цена деления шкалы, шаг:
0.002 мм
Диапазон расточки, мм:
  • 6-90 мм
Точность:
Глубина расточки:
Вес:
9.975 кг
Габариты (длина/ширина/высота):
41x28x12 см

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.

Тайвань — родина бренда

Тайвань — страна производства

Документы

Схема вариантов установки держателей HBOR50 6-90 (HBOR50-6-90.pdf, 305 Kb) Скачать
