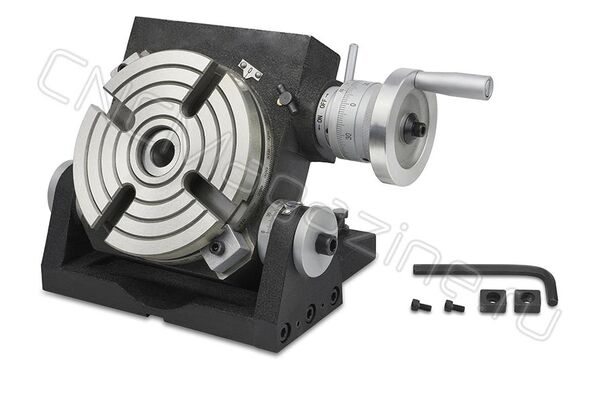

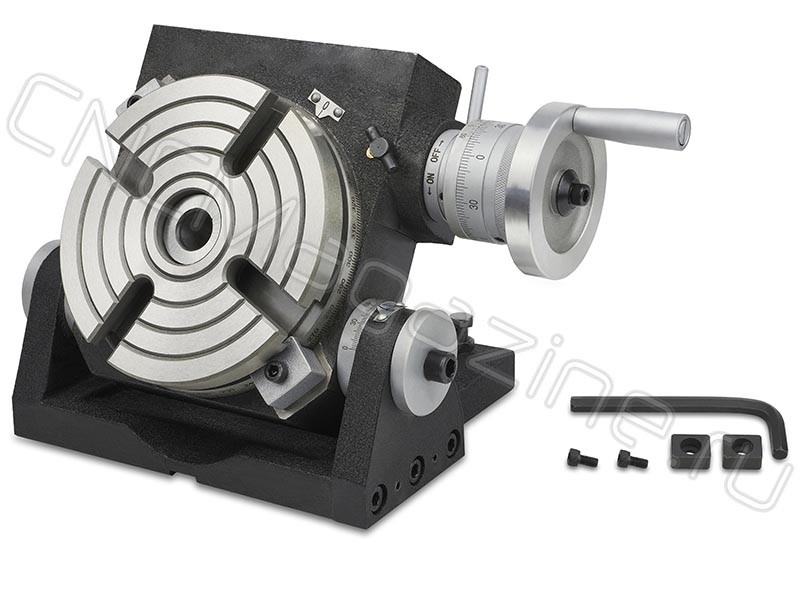

Наклоняемый поворотный стол для станка, с ручным приводом TSK160, диаметр планшайбы 160 мм. Конус шпинделя MT2, передаточное отношение червячной пары 1:90. Для 4-х кулачкового токарного патрона.
Если вы хотите установить 3-кулачковый патрон на 4 паза, вам нужно разместить специальный фланец между патроном и поворотным столом.
Поворотный стол (наклонный стол) TSK160 упрощает и облегчает работу за фрезерными, расточными, сверлильными и другими станками, когда необходимо часто менять положение заготовки относительно режущего инструмента. Предназначен для деления, кругового резания, фрезерования, установки углов, растачивания, локальной обработки и аналогичных работ на металлообрабатывающих станках. Возможно применение оснастки TSK для сварочных работ.
Особенности модели TSK160:
- Диаметр стола 160 мм.
- Ручной привод.
- Данный вид оснастки используется для машинных операций с большими возможностями измерений.
- Возможна обработка заготовок и деталей в различных плоскостях. Стол обеспечивает перемещение заготовки в различных координатах, позволяет фиксировать ее под требуемым углом наклона и производить необходимую обработку с высокой точностью.
- Основание стола позволяет использовать его в вертикальном положении с помощью задней бабки станка.
- Жесткая конструкция обеспечивает точность работы.
Так как передаточное отношение червячной пары у модели TSK160 составляет 1:90, то 90 полных вращений рукоятки повернут стол на один полный оборот. Одно полное вращение рукоятки производит поворот планшайбы на 4°.
Планшайба проградуирована для вращения на 360°с делением в один градус. Лимб стола размечен с делениями в одну минуту (1’). А с помощью нониуса можно получать точность 10 секунд (10ʺ). Планшайбу стола можно наклонять и фиксировать в любом положении в диапазоне 0-90°. Положение фиксируется двумя гайками, по часовой стрелке. Лимб показаний наклона размечен в 1°, с помощью нониуса можно получить точность 2’.
Сквозное отверстие в планшайбе с лицевой стороны имеет конусность с конусом Морзе, что позволяет с точностью установить центрирующие и зажимные приспособления, измерительные приборы.
Технические характеристики TSK160:
- Диаметр стола 160 мм
- Конусность Морзе центрального отверстия КМ №2 (MT2)
- Диаметр центрального отверстия 25 х 6 мм
- Ширина Т-образного паза 10 мм
- Модули червяка и червячной передачи 1.5
- Ширина установочного ключа 12 мм
- Смежный угол Т-образного паза стола 90°
- Передаточное число червячной передачи 1: 90
- Градуировка 360°
- Угол наклона 0°-90°
- Шкала маховика 1´
- Минимальное значение нониуса 10"
- Минимальное значение наклона нониуса 2´
- Точность индексации 80"
- Макс. нагрузка на подшипник в горизонтальном положении 100 кг
- Макс. нагрузка на подшипник в вертикальном положении 50 кг
- Масса нетто 36 кг
- Вес брутто 44 кг
- Размеры корпуса 425 × 380 × 300
Технические характеристики:
Бренд: | CNCM |
Подходящий патрон: | 4-х кулачковый |
Тип стола: | TSK |
A: | 255 |
B: | 172 |
D: | 160 |
E: | 11 |
F: | 138 |
L: | 160 |
H: | 100 |
M: | MT2 |
P: | 40 |
d: | 25 |
h: | 6 |
Для токарного патрона: | 160 мм (6") |
