MAS 403 BT
Патроны с хвостовиком BT для крепления фрезерного инструмента. С точностью от 0.003 до 0.08 мм и балансировкой G6.3/15000 об/мин или G2.5/25000 об/мин. Конус 7:24 AT3. Стандарты: MAS 403, JIS B 6339. Исполнение AD, AD/B
-
Патроны BBT
Патроны с хвостовиком BBT для крепления фрезерного инструмента. С точностью от 0.003 до 0.08 мм и балансировкой G6.3/15000 об/мин или G2.5/25000 об/мин или G2.5/20000 об/мин. Исполнение AD, AD/B
-
SK DIN 69871
Патроны с хвостовиком SK для крепления фрезерного инструмента. С точностью от 0.003 до 0.005 мм и балансировкой G6.3/15000 об/мин или G2.5/25000 об/мин. Конус 7:24 AT3. Стандарты: DIN 69871, ISO 7388/1, ГОСТ 25827-93 Исп. 2. С каналом для охлаждающей жидкости/без (AD, AD/B)
-
GOST ISO (SK)
.jpg "GOST ISO (SK)")
Патроны с хвостовиком GOST ISO (SK) для крепления фрезерного инструмента. С точностью от 0.003 до 0.005 мм и балансировкой G6.3/15000 об/мин или G2.5/25000 об/мин. Конус 7:24 AT3. Стандарты: ISO 7388-1-83, ГОСТ 25827-93 Исп. 3. С каналом для охлаждающей жидкости/без (AD, AD/B)
-
NT DIN 2080
_ug0y-pw.jpg "NT DIN 2080")
Патроны с хвостовиком NT для фиксации фрезерного инструмента. С точностью от <0.003 до 0.005 мм Конус 7:24 AT3. Стандарты: DIN 2080, ISO 7388/2, ГОСТ 25827-93 Исп. 1. Исполнение AD, AD/B
-
HSK DIN6499
Патроны с хвостовиком HSK для зажима фрезерного инструмента. С точностью 0.003 мм. Конус HSK 1:10. Стандарты: DIN 69893
-
Прямой (цилиндрический) хвостовик
.jpg "Прямой (цилиндрический) хвостовик")
Патроны с Цилиндрическим хвостовиком для зажима фрезерного инструмента. С точностью от 0.005 до 0.007 мм
-
Хвостовик Морзе
Патроны с хвостовиком Морзе для зажима фрезерного инструмента. С точностью от <0.005 до <0.007 мм. Конус Морзе с лапкой/с внутренней резьбой
-
Сверлильные патроны тип B
Сверлильные патроны самозажимные и ключевые посадкой В (укороченный конус Морзе).
-
Сверлильные патроны тип J
Сверлильные патроны самозажимные и ключевые посадкой JT (укороченный конус Морзе).
-
Патроны резьбонарезные реверсивные
Патрон резьбонарезной с автоматическим реверсом для метчиков для сквозных и глухих отверстий. С осевой компенсацией, защитой от перегрузки и настройкой крутящего момента
-
Патрон резьбонарезной для плашек
-
Патроны Capto
-
HSK-T
-
MOD

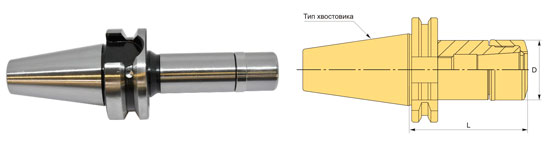

Высокоскоростной патрон для цанг SK.
Балансировка: G6.3/15000 об/мин или G2.5/30000 об/мин.
Использование: Для фрез, сверл и др. инструмента с цилиндрическим хвостовиком, с цангами DIN 6499.
Балансировка: G2.5/25000 об/мин.
В комплект входит: Гайка для цанг.
Аксессуары: Цанги ER, ключ, штревель, гайка для цанг
| Наименование | Бренд | Вид цанги | Длина, L (мм) | Диаметр, D (мм) | Диаметр, d (мм) | Конус Морзе | Цена с НДС | Кол-во |
|---|---|---|---|---|---|---|---|---|
|
28907
|
44 132 ₸ | |||||||
|
28908
|
54 812 ₸ | |||||||
|
28909
|
54 812 ₸ | |||||||
|
28910
|
54 812 ₸ | |||||||
|
28911
|
54 812 ₸ | |||||||
|
28912
|
54 812 ₸ |
Высокоскоростной патрон для цанг SK.
Балансировка G6.3/15000 об/мин или G2.5/30000 об/мин.
| Наименование | Бренд | Вид цанги | Длина, L (мм) | Диаметр, D (мм) | Диаметр, d (мм) | Конус Морзе | Цена с НДС | Кол-во |
|---|---|---|---|---|---|---|---|---|
|
28943
|
40 239 ₸ | |||||||
|
28944
|
40 239 ₸ | |||||||
|
28945
|
40 239 ₸ | |||||||
|
28946
|
40 239 ₸ | |||||||
|
28947
|
40 239 ₸ | |||||||
|
28948
|
100 584 ₸ | |||||||
|
28949
|
100 584 ₸ | |||||||
|
28950
|
100 584 ₸ | |||||||
|
28951
|
83 821 ₸ | |||||||
|
28952
|
83 821 ₸ |
Хвостовик: Конус Морзе с лапкой, с зажимными винтами
Использование: Для зажима инструмента с хвостовиком Weldon 19 и 32, One touch (спиральные и корончатые сверла)
| Наименование | Бренд | Вид цанги | Длина, L (мм) | Диаметр, D (мм) | Диаметр, d (мм) | Конус Морзе | Цена с НДС | Кол-во |
|---|---|---|---|---|---|---|---|---|
|
17562
|
40 820 ₸ | |||||||
|
19240
|
61 695 ₸ | |||||||
|
17559
|
35 674 ₸ | |||||||
|
19241
|
94 267 ₸ | |||||||
|
17563
|
38 211 ₸ | |||||||
|
19242
|
57 575 ₸ | |||||||
|
17560
|
45 619 ₸ | |||||||
|
20457
|
73 481 ₸ |
В интернет-магазине CNCMagazine фрезерные патроны представлены различных видов и типов, от производителя CNCM. Высококачественные патроны для фрезерных, токарных и сверлильных станков по выгодным ценам.
Статья: Рекомендации по моментам затяжки гаек цанговых патронов.
Выбирайте оправки по типу хвостовика (MAS 403 BT, SK DIN 69871, GOST ISO (SK), NT DIN 2080, HSK DIN6499, прямой (цилиндрический) хвостовик, хвостовик Морзе). Либо по виду (назначению) − цанговый патрон, сверлильный, для метчиков (резьбонарезной), для торцевых насадных или дисковых фрез и т.д.
Станочная оснастка зажимает инструмент равномерно, без перекосов, смещений, обеспечивает равномерное усилие в каждой точке режущего инструмента. Хорошая центровка оправки практически без вибрации гарантирует нужное качество металлообработки. Фрезерные патроны подходят для работы с мелкими деталями и заготовками, обеспечивая высокую точность и отличное качество полученных изделий.
В интернет-магазине CNCMagazine представлены наиболее популярные типы фрезерных оправок:
-
Цанговый патрон ER
Распространенный зажимный патрон, конструктивно представляет собой сквозную втулку. Подходит для фиксации инструмента с цилиндрическим хвостовиком, с цангами по стандарту DIN 6499. Наиболее популярны патроны для цанг ER25, ER32, ER40. Крепкая и надежная конструкция, долгий срок службы патрона, высокая точность без биения (0,005 мм), оперативная замена фрезы делают цанговые патроны типа ER столь популярными. Широко используется в сверлении и фрезеровании. Имеют различную рабочую длину.
-
Цанговый патрон ERM мини
Мини-патроны типа ERM используются в качестве оправки для инструмента с прямым хвостовиком, цанг стандарта DIN6499. Надежное крепление фрез и другого инструмента в пределах определенного диаметра хвостовика, зажимный принцип. Высокая точность цанговых патронов ERM мини (<0,005 мм) позволяет получать нужный результат без лишних вибраций и биения.
-
Патрон Weldon
Оправка для зажима инструмента с хвостовиком Велдона, имеющим лыску. Надежная фиксация благодаря плоскому срезу хвостовика и винту. Такие фрезерные патроны более жесткие, по сравнению с оправкой цангового типа. Точность на уровне 0,005 мм. Из минусов − для каждого диаметра хвостовика с лыской нужен свой патрон. Простая и крепкая конструкция для инструмента по стандартам MAS403BT, DIN69871, DIN2080, CAT, HSK69893.
-
Силовой фрезерный патрон
Оправка предназначена для инструмента с цилиндрическим хвостовиком, используется в точном и тяжелом фрезеровании на станках с ЧПУ, а также для обработки сложных металлов. Силовые патроны позволяют надежно снимать материал большого объема, это оснастка с отличными характеристиками по жесткости, точности и зажимной силе. Обеспечивается точность обработки в пределах 0,005-0,01 мм. В среднем, зажимная сила такого фрезерного патрона в 4-5 раз выше, чем у стандартной оправки цангового типа. Можно использовать переходники.
-
Патрон с конусом Морзе с выколоткой
Оправка для инструмента под хвостовик Морзе, предназначена для фиксации сверл и фрез в станках. Выколотка облегчает извлечение инструмента из патрона. Точность 0,005 мм, патрон подбирается для инструмента по стандартам MAS403BT, DIN69871, DIN2080, CAT, HSK69893.
-
Патроны для торцевых фрез DIN 6357
Оправка предназначена для фиксации насадных торцевых фрез DIN 6357 со сменными пластинами по стандартам MAS403BT, DIN69871, DIN2080, CAT, HSK69893. Высокая надежность фиксации, отличная точность 0,005 мм станочной оснастки.
-
Патроны с конусом Морзе с резьбой
Фрезерный патрон предназначен для фиксации фрез с коническим хвостовиком, оснащенных резьбой DIN228-1 форма A. Оправки для инструмента по стандартам MAS403BT, DIN69871, DIN2080, CAT, HSK69893. Высокоточный патрон (0,005 мм), подбирается под определенный размер конуса.
-
Резьбонарезной патрон с компенсацией по длине
Оправка предназначена для фиксации метчиков, нарезающих внутреннюю резьбу. Принцип осевой компенсации на растяжение и сжатие гарантирует согласованность работы станка и инструмента, исключает ошибки при нарезании резьбы и поломки. Применение резьбонарезных патронов с компенсацией по длине особенно важно на автоматических линиях, агрегатных станках и станках с ЧПУ. Головка перемещается вместе с метчиком. Резьбонарезные патроны предназначены для инструмента по стандартам MAS403BT, DIN69871, DIN2080, CAT, HSK69893.
-
Сверлильный патрон APU
Оправка предназначена для фиксации инструмента с хвостовиком цилиндрической формы в сверлильных и фрезерных станках. Подходят для левостороннего и правостороннего вращения инструмента, в обычных станках и станках с ЧПУ. Обеспечивает точность 0,07 мм. Фиксация патрона с помощью шестигранного ключа. В наличии сверлильные патроны, предназначенные для разного диаметра сверл.
Патроны для фрезерных станков бывают нескольких видов и конструкций, если у Вас возникают трудности при подборе фрезерной оснастки, при выборе комплекта из оправки и цанг на нашем сайте, Вы всегда можете обратиться за профессиональной консультацией к менеджерам:
