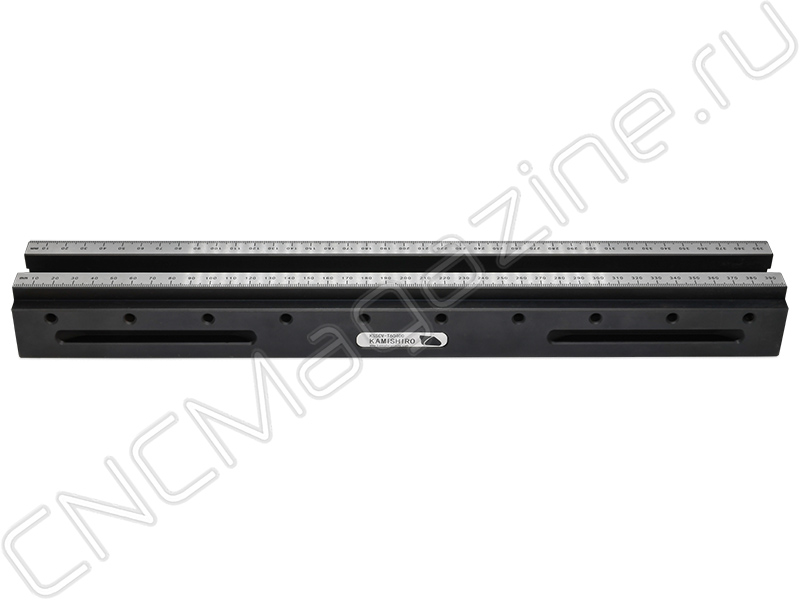

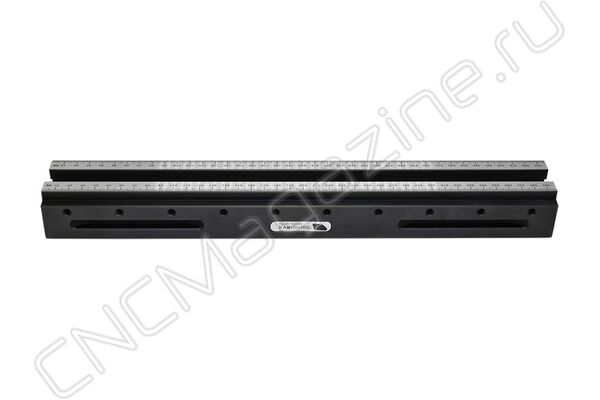

KSSCV-T60400 Тиски модульные KS-Multiflex Kamishiro (основание)
__т_а_в_с.jpg "KSSCV-T60400 Тиски модульные KS-Multiflex Kamishiro (основание)")
Подходящие товары
Подборка для этого товара
База (основание) модульных зажимов Multiflex Kamishiro. Длина 400 мм, ширина 60 мм.
Совместимы с серией прижимов Multiflex, OK-vise, Double Vise.
Сменные модули приобретаются отдельно! Весь ассортимент совместимых зажимов находится во вкладке Подходящие товары.
Основание для многоместного зажима KSSCV помимо серии Multiflex адаптируются с прижимами OK-vise и с двойными зажимами Double Vise. Зажимной модуль позволяет сохранить прочный захват во время фрезерования или шлифования в удлиненном пространстве.
При выборе основания тисков обращайте внимание на габариты, пазы, крепежные и другие технологические отверстия. - оставляем без изменений
Диапазон зажима прямоугольных и цилиндрических заготовок зависит от количества устанавливаемых заготовок, количества самих оснований тисков. Ознакомьтесь с рекомендациями и чертежами для установки зажимных элементов.
Способ установки и вариации использования.
Варинт №1 с двойными зажимами Double Vise
 |
|
 |
 |
 |
|
 |
|
| Smax | 287 |
| B | 34 |
| H | 22 |
| K | 40 |
| i | 120 |
| i2 | 20 |
 |
 |
 |
 |
| Smax2 | Smax3 | Smax4 | Smax5 |
| 113 | 74 | 26 | 9 |
Вариант №2 с зажимами OK-vise
 |
|
 |
 |
 |
|
 |
|
| Smax | 266 |
| B | 40 |
| H | 22 |
| K | 40 |
| i | 120 |
| i2 | 20 |
 |
 |
 |
 |
 |
|
| Smax2 | Smax3 | Smax4 | Smax5 | Smax5 |
| 166 | 83 | 26 | 17 | 14 |
Технические характеристики:
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
