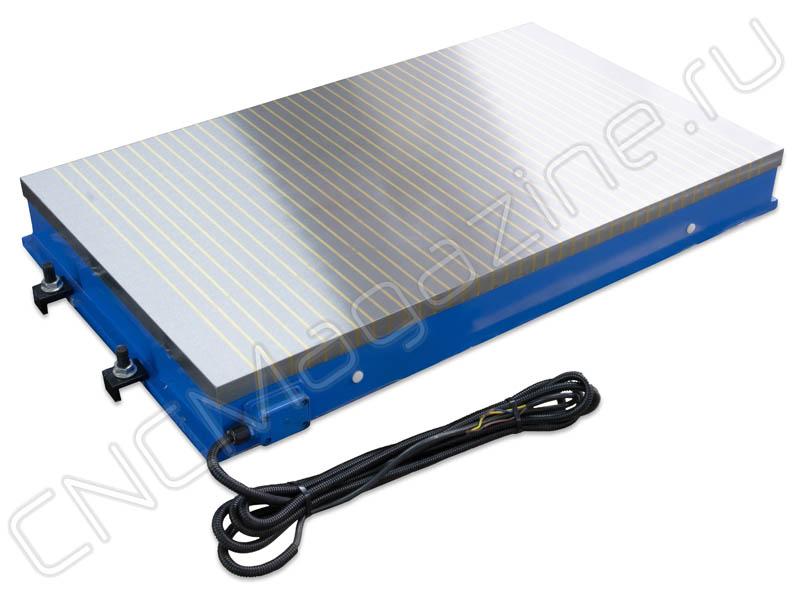

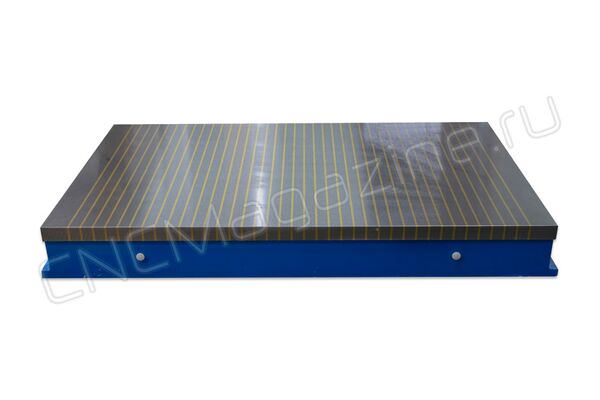

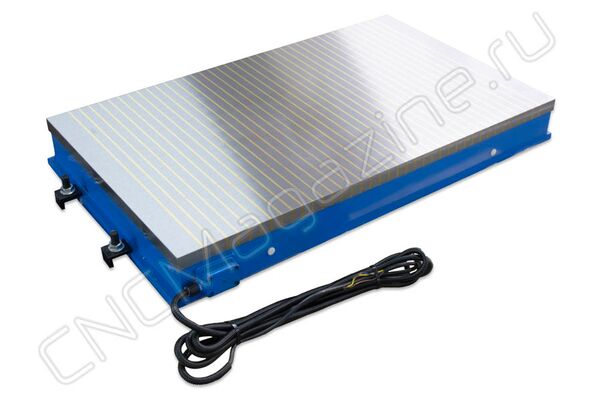

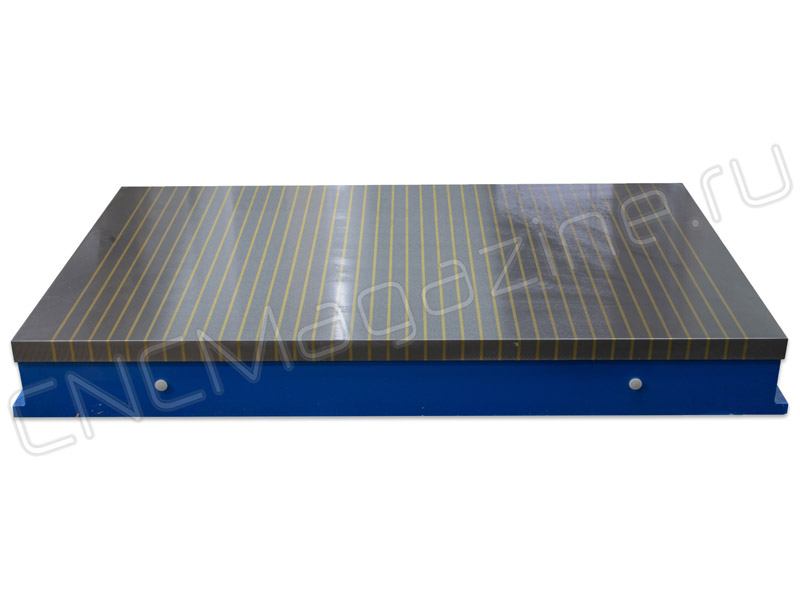

Плита на постоянном электрическом магните для станка, с контроллером. Размер: 1000х600х115 мм. Сила прижима 12 кгс/см2. Контроллер 110 В входит в комплект.

Электромагнитный стол (плита) предназначен для удерживания стальных заготовок при их обработке на металлорежущих станках, слесарной обработке или при контрольно-измерительных операциях. Режим удержания активируется при подаче постоянного напряжения на обмотки электромагнита плиты.
Обработка заготовок может производиться с СОЖ или без него. Удельная сила притяжения составляет 100 Н/см2.

Плоская магнитная плита с постоянными электромагнитами является идеальным решением для технологически более безопасного и энергоэффективного крепления ферро-магнитных материалов на станках. Благодаря применению полюсных удлинений выравниваются неровности обрабатываемого изделия и предотвращается его деформация.

Области применения

Столы могут использоваться в шлифовальных, электроэрозионных, электро- эрозионных станках, для вспомогательного зажима ферромагнитных элементов, а также для легких фрезерных работ, когда требуется доступ ко всей детали или когда поверхность элемента очень тонкая и зажимая в губках может повредить поверхность (например, установка в измерительных машинах).

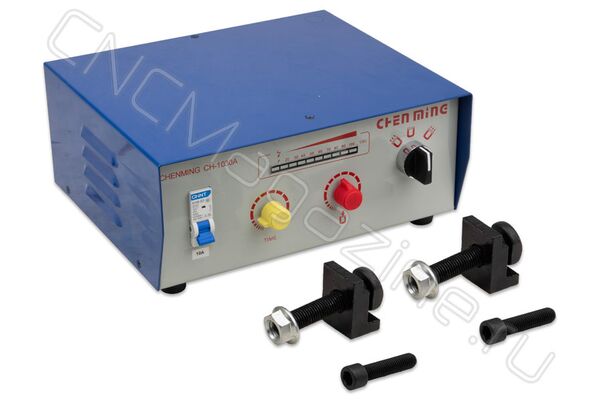

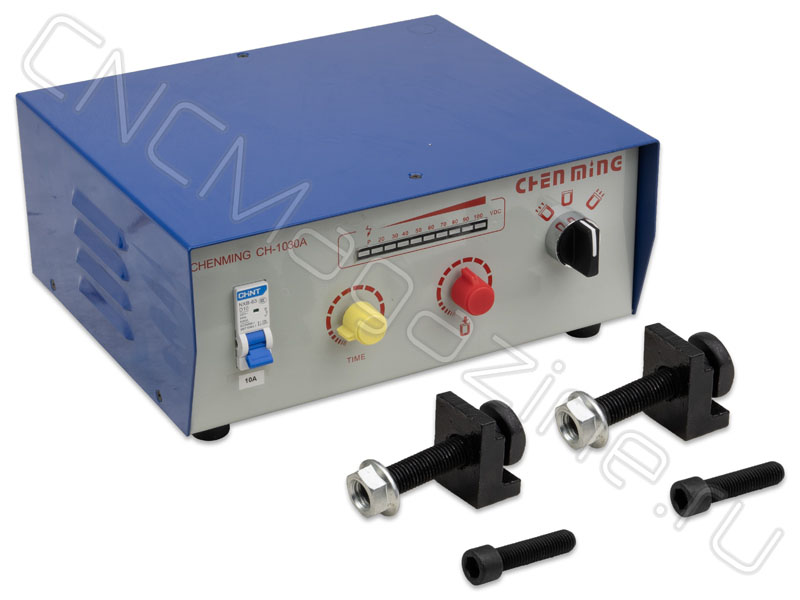

Стол (ручка) питается от постоянного тока напряжением макс. 110В. Управление может осуществляться с помощью контроллера или путем прямого подключения к кофемолке или другой машине с соответствующим подключением. Контроллер позволяет плавно регулировать усилие прижима пропорционально величине напряжения (в диапазоне 10-110В постоянного тока). Магнитные полюса расположены параллельно латунным и стальным ребрам.
Корпус стола благодаря однородной конструкции чрезвычайно жесткий и прочный, а точность изготовления гарантирует высокую точность обработки.

Стол также имеет дополнительные упоры с обеих сторон стола, которые помогают зафиксировать заготовки.

• Для крепления малых и крупных обрабатываемых изделий при фрезерное обработке.
• Крепление без вибраций и перекашивания.
• Высокая технологическая точность с параллельностью плоскостей в 0,02 мм и точнее.


Особенности:

1. Малая тепловая деформация, высокая точность.
2. Максимальная удерживающая сила может достигать 12 кгс/см2.


Сила прижима заготовок зависит от следующих параметров:

• тип материала,
• толщина закрепляемого изделия,
• площадь контакта,
• шероховатость поверхности стола и закрепляемого изделия.

Технические характеристики:

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
