Кулачки для токарных патронов – сырые, закаленные, накладные, секторные. Оснастка предназначена для надежного закрепления детали в трехкулачковом, четырехкулачковом и шестикулачковом патроне.
Кулачки серии К12 предназначены для патронов серии K12 FUERDA. Закаленные обратные или прямые.
Цена указана за комплект кулачков.
| Наименование | Бренд | S1 (мм) | S2 (мм) | S3 (мм) | S4 (мм) | S5 (мм) | S6 (мм) | S7 (мм) | S8 (мм) | S9 | Шаг зуба (N) | S10 (мм) | Тип | Цена с НДС | Кол-во |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
30731
|
76 244 ₸ | ||||||||||||||
|
30730
|
76 244 ₸ |
Кулачки серии К13 предназначены для патронов серии K13 FUERDA. Закаленные обратные или прямые.
Цена указана за комплект кулачков.
| Наименование | Бренд | S1 (мм) | S2 (мм) | S3 (мм) | S4 (мм) | S5 (мм) | S6 (мм) | S7 (мм) | S8 (мм) | S9 | Шаг зуба (N) | S10 (мм) | Тип | Цена с НДС | Кол-во |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
35500
|
73 610 ₸ | ||||||||||||||
|
35499
|
73 610 ₸ | ||||||||||||||
|
35461
|
98 589 ₸ | ||||||||||||||
|
35457
|
98 589 ₸ | ||||||||||||||
|
35460
|
136 711 ₸ | ||||||||||||||
|
35456
|
137 389 ₸ |

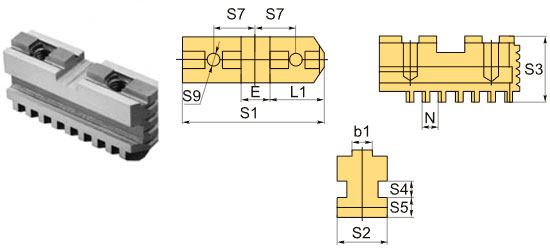

Кулачки серии К13 рейка предназначены для патронов серии K13 FUERDA. Закаленные, представляют собой основание для сменных кулачков.
Цена указана за комплект кулачков.
| Наименование | Бренд | S1 (мм) | S2 (мм) | S3 (мм) | S4 (мм) | S5 (мм) | S6 (мм) | S7 (мм) | S8 (мм) | S9 | Шаг зуба (N) | S10 (мм) | Тип | Цена с НДС | Кол-во |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
37594
|
137 365 ₸ |
Кулачки серии К-13 предназначены для патронов серии K13 FUERDA. Сырые универсальные.
Цена указана за комплект кулачков.
| Наименование | Бренд | S1 (мм) | S2 (мм) | S3 (мм) | S4 (мм) | S5 (мм) | S6 (мм) | S7 (мм) | S8 (мм) | S9 | Шаг зуба (N) | S10 (мм) | Тип | Цена с НДС | Кол-во |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
37588
|
137 365 ₸ |
Комплект реверсивных (переставляемых) каленых кулачков K72 к токарным патронам, ступенчатые. Комплект состоит из 4 шт.
Позволяют использовать один комплект кулачков для наружного и внутреннего зажатия заготовки или детали.
Цена указана за комплект кулачков.
| Наименование | Бренд | S1 (мм) | S2 (мм) | S3 (мм) | S4 (мм) | S5 (мм) | S6 (мм) | S7 (мм) | S8 (мм) | S9 | Шаг зуба (N) | S10 (мм) | Тип | Цена с НДС | Кол-во |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
20963
|
26 287 ₸ | ||||||||||||||
|
20964
|
25 180 ₸ | ||||||||||||||
|
20965
|
28 484 ₸ | ||||||||||||||
|
20966
|
45 384 ₸ | ||||||||||||||
|
20967
|
56 961 ₸ | ||||||||||||||
|
20968
|
75 582 ₸ | ||||||||||||||
|
28430
|
106 918 ₸ | ||||||||||||||
|
20969
|
160 809 ₸ | ||||||||||||||
|
20970
|
252 385 ₸ |
Комплекты каленых обратных или прямых кулачков к токарным патронам K11 к TSL.
Для токарного патрона CNCM. Комплект состоит из 3 шт. Цена указана за комплект кулачков.
| Наименование | Бренд | S1 (мм) | S2 (мм) | S3 (мм) | S4 (мм) | S5 (мм) | S6 (мм) | S7 (мм) | S8 (мм) | S9 | Шаг зуба (N) | S10 (мм) | Тип | Цена с НДС | Кол-во |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
20818
|
29 575 ₸ | ||||||||||||||
|
20819
|
29 575 ₸ | ||||||||||||||
|
20816
|
28 759 ₸ | ||||||||||||||
|
20817
|
28 759 ₸ |
Токарные кулачки нужны для фиксации детали в трехкулачковом, четырекулачковом и шестикулачковом патроне.
Сырые кулачки растачивают, ориентируясь на технические параметры детали, в соответствии с формой и диаметром. Такая индивидуальная подгонка гарантирует достаточную точность центрирования и 100% перпендикулярность поверхностей.
Кулачки для токарных патронов бывают нескольких видов:
- Прямые – фиксируют заготовку, деталь с наружной стороны либо за внутреннюю поверхность, если есть отверстие.
- Обратные – фиксируют заготовку изнутри, подходят для полых деталей (труба и т.п.)
- Накладные – обычно зажимают заготовки и детали большого диаметра.
- Сборные кулачки имеют в конструкции рейку, на нее и фиксируется кулачок.
Сырые кулачки чаще всего делают сборными. В термообработанную рейку запрессован штифт с резьбой. Сырые кулачки подходят для фиксации заготовок и деталей, требования к которым включают отсутствие следов зажима и т.п. Также эта оправка предназначена для работы с тонкостенными втулками, деталями с резьбой. В кулачке можно нарезать соответствующую резьбу и надежно зафиксировать деталь или заготовку.
Контакты для вопросов и заявок: pavlodar@cncmagazine.ru, тел. +7-705-894-51-07.
