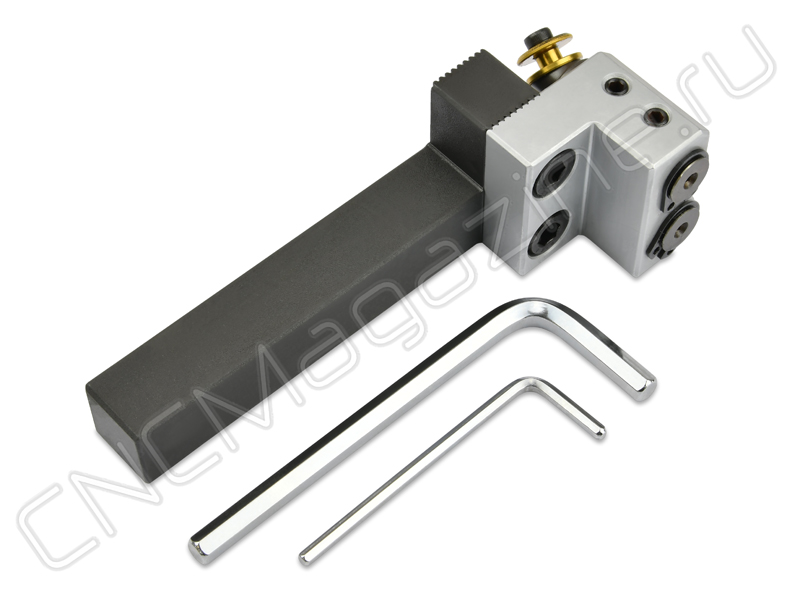

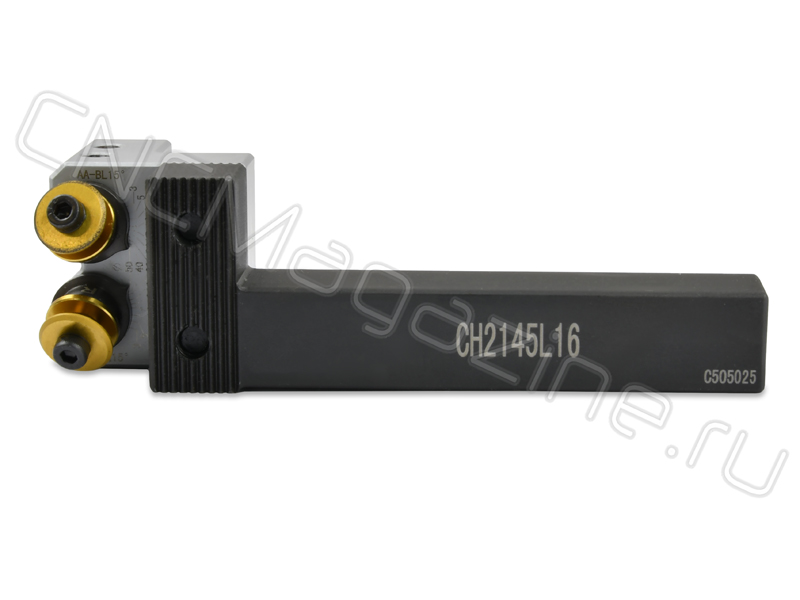

Державка CH2145L16 двухроликовая для накатки рифления, левая. Общая длина 114 мм, длина хвостовика 82.5 мм, сечение 16x16. Для роликов ø14.5x3x5. Диапазон обработки ø3-ø50. Подача инструмента: осевая накатка. Сменные ролики не входят в комплект.

Инструмент используется для накатки на цилиндрической поверхности перекрестного рифления (RGE30°, RGE45°, RGE60°). Модульная головка может поворачиваться для правой и левой обработки. Максимальная жесткость, стабильность работы и простота применения. Высокое качество полученного профиля!
Угол резания можно регулировать в зависимости от диаметра заготовки. Устройство для тонкой настройки головки упрощает процесс наладки инструмента и обеспечивает стабильность при обработке высокоточных заготовок.

• Установочная шкала и синхронно регулируемый установочный вал для настройки на диаметр заготовки и коррекции заднего угла;
• Вал головки со шкалой для получения накатного профиля, параллельного оси;
• Тонкая настройка высоты центров и головки инструмента с помощью шкалы и вала.

Инструмент CNCM предназначен для накатки рифления на поверхности вращения методом резания (с образованием стружки). В отличие от классического метода пластической деформации поверхности, этот метод не вызывает больших нагрузок, что позволяет использовать данный инструмент на прецизионном оборудовании и на автоматах продольного точения.



Способ использования инструментов для накатки CNCM:

1.  Закрепите инструмент в гнезде держателя, отрегулируйте центральную высоту инструмента, чтобы обеспечить центральное положение заготовки.
2. Прижмите накатное колесо вплотную к наружному диаметру заготовки, отрегулируйте два колеса по всей ширине оси, полностью прикрепленные к заготовке.
3. Когда начнется накатка, закрепите так, чтобы расстояние между зубьями составляло 1/2, а ширина колеса составляла около 1/3.
4. Когда получился необходимый вид рисунка, то можно начинать осевую подачу по Z.
5. Если рисунок рифления не устраивает, его можно скорректировать, отрегулировав осевое направление гнезда инструмента.
6. Используйте смазочно-охлаждающую жидкость в большом объеме для удаления стружки.

Рекомендации:

• Фрезеровальные накатки с двумя накатными роликами применяются для изготовления перекрестных диагональных (сетчатых) рифлений (RGE) 30°, 45° и 60°.
• Для накатывания RGE 30° в инструмент нужно установить два накатных фрезерных ролика типа AA. Для получения рифления RGE45° следует поставить один ролик типа BR15° и один ролик BL15°. Для рифления RGE60° поставьте ролик BR30° и BL30° (соответствующих державке размеров). На державке имеется шкала для настройки на диаметр заготовки. После настройки на диаметр заготовки инструмент необходимо точно расположить на высоте центров.
• Прежде чем приступить к фрезерованию рифления, необходимо подвести инструмент к заготовке и проверить, чтобы оба ролика одновременно врезались в заготовку.
• При нарезке рифлений поперечная подача на врезание накатных роликов производится примерно на 1/3 их ширины, прежде чем полностью появляется отчетливый рисунок рифлений. Обычно для этого требуется, чтобы соответствующий шаг накатки был задействован на 70 %. После этого включается подача на обработку.
• Согласно ГОСТ 21474-75 " Рифления прямые и сетчатое. Форма и основные размеры." высота профиля h для стали составляет 0,25-0,7 P, для цветных металлов − 0,25-0,5 P (P-шаг рифления).

Посмотрите видео по регулировке винтов накаток:

Обзор и тест двухроликовой державки для накатки рифления на токарном станке:

Технические характеристики:
