B6-30x20x60 Держатель инструмента VDI радиальный, левый удлиненный

Код товара:  27215
Производитель: CNCM
Написать отзыв
Скачать PDF

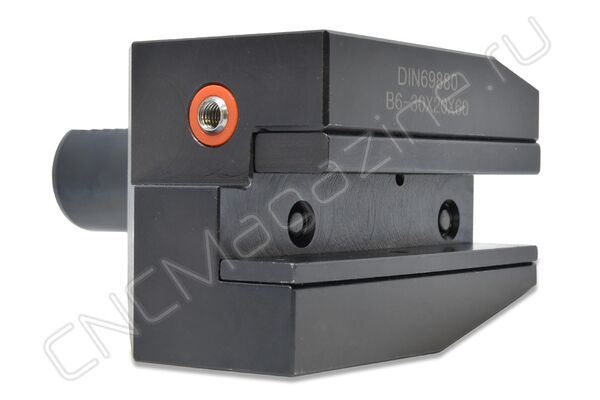

B6-30x20x60 Держатель инструмента VDI радиальный, левый удлиненный
B6-30x20x60 Держатель инструмента VDI радиальный, левый удлиненный
B6-30x20x60 Держатель инструмента VDI радиальный, левый удлиненный
В наличии
94 186 ₸ с НДС (за 1 шт.)
+ −
Купить в 1 клик
Нашли дешевле? Сообщите!

Подходящие товары

Подборка для этого товара

Резцедержатель VDI30 тип B6, радиальный, левый, удлиненная серия. Базовая опорная поверхность расположена ниже оси центров  (оси вращения шпинделя). Держатели в револьверную головку для радиального и продольного наружного точения. Тип держателя B6 по назначению и виду такой же, как B2, но имеет большую длину опорной и зажимной поверхности, что придает большую жесткость закрепления инструмента. Высота h1 20/16 мм (с проставкой 16 мм, без проставки 20 мм).

Блок инструментальный VDI30 типа B6 для резцов с прямоугольным сечением. Этот тип оправок VDI используется для наружной продольной обработки и торцевого точения. Резец устанавливается пластиной вверх, опорная поверхность резца ниже оси центров.

Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка.

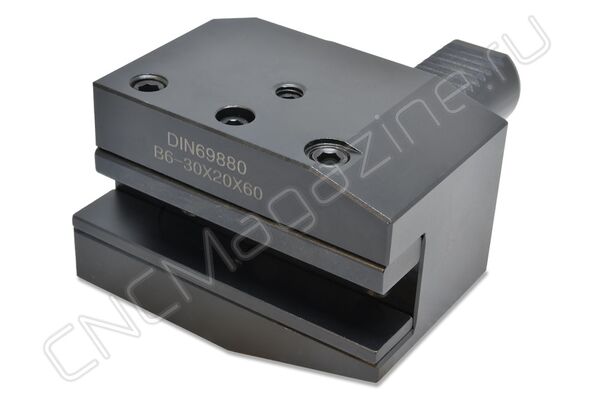

Сверху в корпусе резцедержателя три винта, два из них фиксируют инструмент, третий винт с пружиной, он удерживает прихват в пазе и позволяет плавно его перемещать. Имеется внутреннее отверстие для подвода СОЖ в зону резания, регулировка направления потока поворотом шарика.

Вспомогательный инструмент стандарта VDI позволяет быстро заменить и наладить инструмент, подходит для любого производителя, взаимозаменяемый.

Технические характеристики:

Бренд:
Испол.:
Серия держателя:
Тип держателя:
b1:
  • 100 мм
b2:
  • 65 мм
b3:
  • 10 мм
d1:
d2:
  • - мм
d3:
  • - мм
d4:
  • - мм
h1:
h5:
  • 28 мм
h6:
  • 38 мм
l1:
  • 42 мм
l2:
60 мм
l3:
  • - мм
Вес:
2.800 кг
Габариты (длина/ширина/высота):
13x9x9 см

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.

Россия — родина бренда

Китай — страна производства
