B1-40x25x44 держатель инструмента VDI BRIGHT-TOOLS
Подходящие товары
Подборка для этого товара

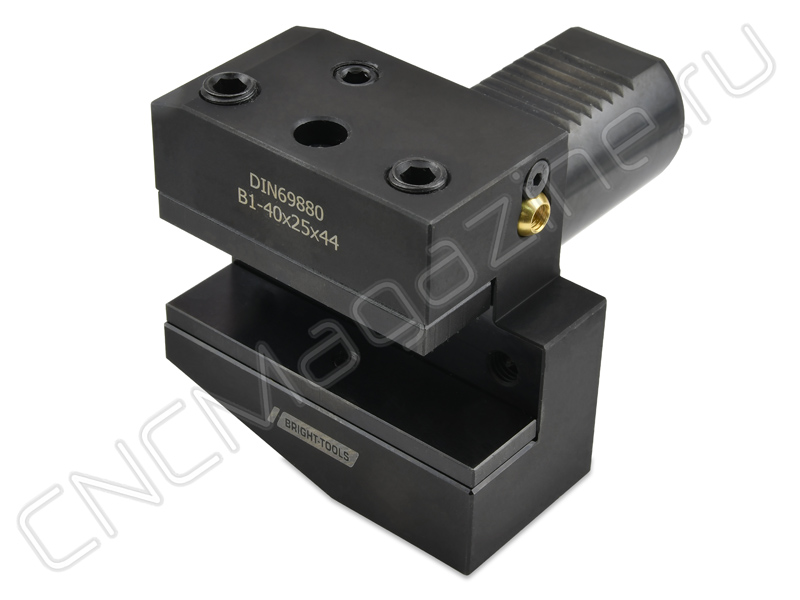

Резцедержатель VDI40 тип B1, радиальный, правый, укороченная серия. Базовая опорная поверхность расположена ниже оси центров (оси вращения шпинделя). Держатели в револьверную головку для радиального и продольного наружного точения. Высота h1 25/20 мм (с проставкой 20 мм, без проставки 25 мм).
Блок инструментальный VDI40 типа B1 для резцов с прямоугольным сечением. Этот тип оправок VDI используется для наружной продольной обработки и торцевого точения. Резец устанавливается пластиной вверх, опорная поверхность резца ниже оси центров.

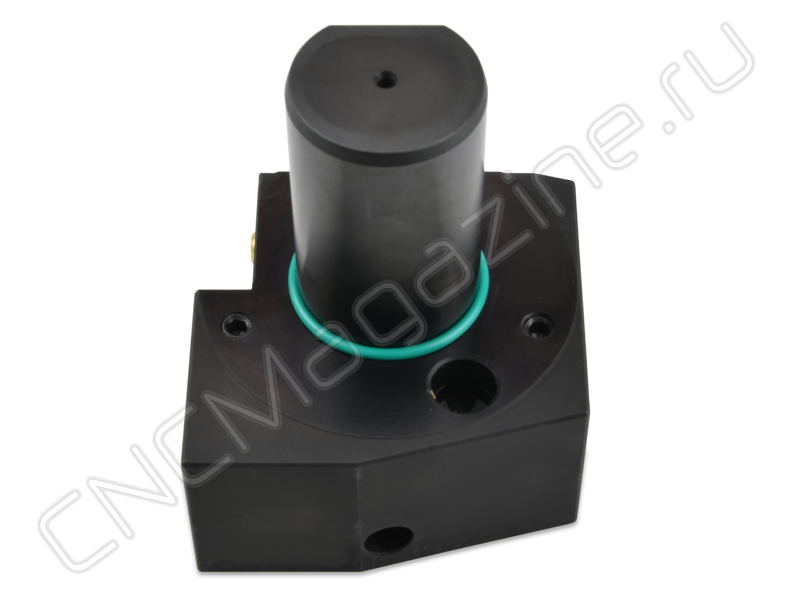

Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка.
Сверху в корпусе резцедержателя три винта, два из них фиксируют инструмент, третий винт с пружиной, он удерживает прихват в пазе и позволяет плавно его перемещать. Имеется внутреннее отверстие для подвода СОЖ в зону резания, регулировка направления потока поворотом шарика.
Вспомогательный инструмент стандарта VDI позволяет быстро заменить и наладить инструмент, подходит для любого производителя, взаимозаменяемый.
Технические характеристики:
- 85 мм
- 42.5 мм
- 12.5 мм
- - мм
- - мм
- - мм
- 32.5 мм
- 48 мм
- 22 мм
- - мм
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
