Универсальная делительная головка УДГ-Д-200 для станков, с принадлежностями, стандартной точности. Диаметр обрабатываемой заготовки 200 мм. Высота центра головки 100 мм. Диаметр токарного патрона K11 125 (5"). Ручку можно переставить и поменять сторону.

Использование дифференциального метода расширяет возможности оснастки для выполнения деления окружности на практически неограниченное число равных частей.

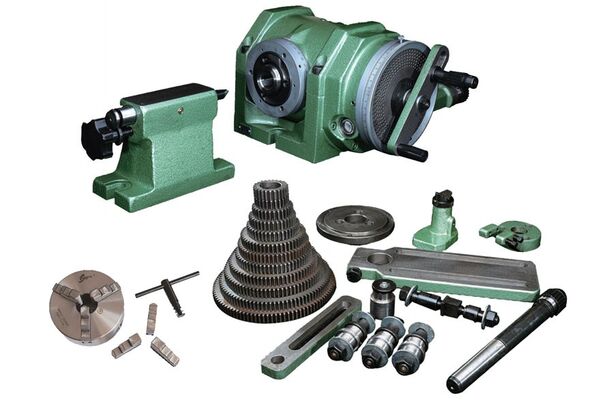

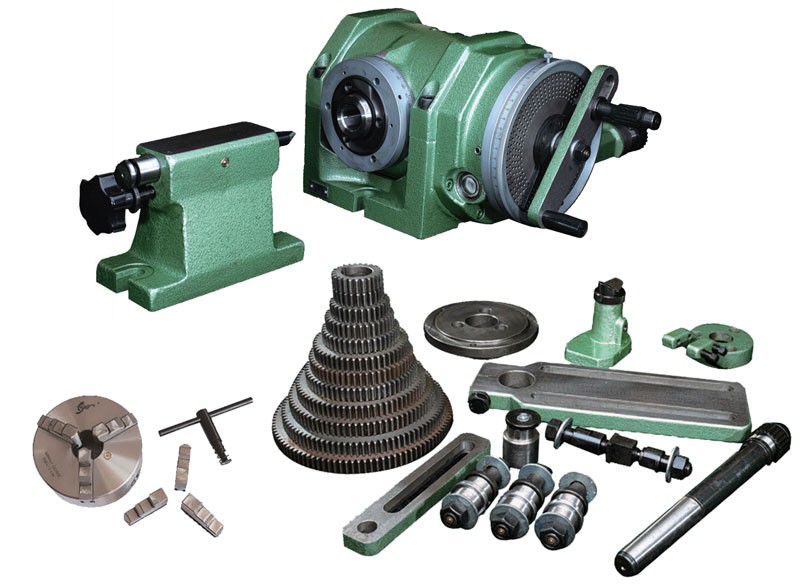

Комплектация УДГ-Д-200: задняя бабка, гитара для шестерен, 12 шестерен (зубчатые колеса), устройство для проворота, центр, кронштейн (люнет), фланец, патрон токарный трехкулачковый.

Универсальная делительная головка, оснащенная комплектом принадлежностей для дифференциального деления, представляет собой приспособление для обработки с высокой точностью поверхностей и элементов детали, равномерно распределенных по окружности и делящих ее на целое число частей.

Оснастка используется при обработке деталей, связанной с поворотом заготовки на заданную величину, при работе на фрезерных, зубофрезерных, долбежных, расточных, строгальных и сверлильных станках, а также при разметочных и других работах. Применяя различные виды инструмента, делительные головки могут также помочь на шлифовальных станках, с их помощью можно выполнить проточки, нарезать зубчатые колеса, спиральные шестерни, червячные валы, Архимедовы спирали, спиральные пазы и прочее.

УГД-Д-200 устанавливается на фрезерные станки и чаще всего используется для обработки деталей больших или средних размеров.

Каждому размеру станка (по ширине стола) должен соответствовать определенный типоразмер делительной головки. Так, к консольным фрезерным станкам с шириной стола 320 мм, рекомендуется делительная головка с наибольшим диаметром обрабатываемой заготовки D 250 мм, а к фрезерным станкам с шириной стола 400 мм – головка Д-320 и т. д. Следует понимать, что эта условность носит лишь рекомендательный характер.

Количество отверстий в делительном диске 1: 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43.
Количество отверстий в делительном диске 2: 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66.
Количество шестерёнок 12: 2х25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100.
Диаметр шестерни (ШхД мм): 25х54, 30х64, 35х74, 40х84, 50х104, 55х114, 60х124, 70х144, 80х164, 90х184, 100х204.

Технические характеристики:
