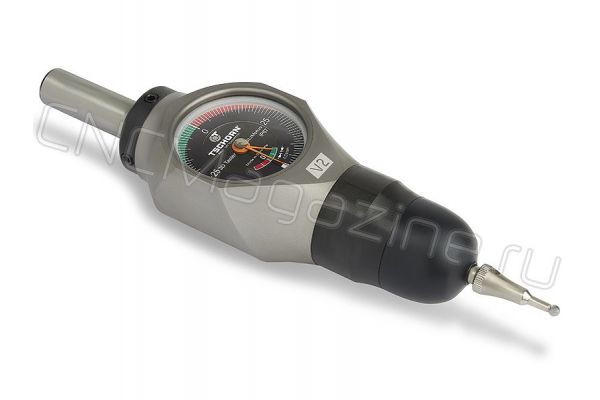

Модель Black идентична SLIM plus, но показания легче считывать благодаря черному циферблату с метрической шкалой. Темный фон и яркая стрелка будут лучше видны на контрасте, при ярком и плохом освещении.
Тестер для быстрого и легкого определения нулевой точки заготовки, обкатки и измерения ее длины, регулировки деталей или тисков параллельно оси станка, определения положения шпинделя станка относительно заготовки. Трехмерная привязка по осям X, Y и Z. При обкатке индикатора по детали в обе стороны, индикатор показывает смещение только по одной. Производитель TSCHORN (Германия). Артикул 001V2DB12.
V2 – новейшее поколение 3D-тестеров для станков с ЧПУ, электроэрозионных станков.
Длина прибора приблизительно 132,5 мм. Диаметр хвостовика 12 мм, диаметр щупа 3 мм.
Универсальный прибор, хит продаж TSCHORN.
Комплектация: 3D-тестер с серийным номером, включая стандартный керамический наконечник зонда Ø3, регулировочный ключ, заводской сертификат. Производитель TSCHORN (Германия).
Перемещение щупа ограничено механическими упорами, наконечник имеет заданный момент излома, критическая точка которого находится в его верхней части. Для дополнительной защиты прибора от случайных перегрузок или аварийных ситуаций (например, при ударе или врезании измерительного наконечника в деталь) щупы выполняются из керамического легко разрушающегося материала.
При повреждении щупа нужно просто сделать его замену, также есть возможность поставить удлиненные наконечники (приобретаются отдельно).
Как работать с 3D-тестером SLIMplus TSCHORN (кратко):
- Зажмите 3D-тестер в держателе инструмента.
- Отрегулируйте биение, как описано в руководстве.
- Подойдите к заготовке с помощью 3D-тестера.
- Как только индикаторы покажут «0», ось шпинделя точно встанет на кромке детали.
Подробные рекомендации
Регулировка биения 3 Д тестера (перед первым использованием и/или смене хвостовика):
1. Вставьте 3D-тестер в держатель инструмента.
2. Переместите стрелочный индикатор в сферу зонда.
3. Найдите самую высокую и самую низкую точки измерения.
4. Установите 3D-тестер с помощью 2 регулировочных винтов в центральное положение. Повторяйте процедуру до тех пор, пока не будет достигнуто желаемое биение.
5. Убедитесь, что все регулировочные винты затянуты с максимальным крутящим моментом 2 Нм ньютон-метра.
Радиальное зондирование:
1. Вставьте 3D-тестер в шпиндель. Отключите подачу охлаждающей жидкости и выключите шпиндель.
2. Пожалуйста, убедитесь, что зондирование точно перпендикулярно. В противном случае могут возникнуть сбои в измерениях.
3. Осторожно переместите 3 д тестер к краю заготовки, пока большой индикатор не начнет
двигаться, продолжайте, пока оба индикатора (большой и маленький) не покажут ровно 0.
В этом положении ось симметрии шпинделя точно расположена к кромке заготовки.
Осевое зондирование:
1. Определите эталонную длину 3D-тестера с помощью устройства предварительной настройки. Пожалуйста, обратите внимание, что из этой длины необходимо вычесть 1,5 мм.
2. Вставьте 3D-тестер в шпиндель. Отключите подачу охлаждающей жидкости и выключите шпиндель.
3. Пожалуйста, убедитесь, что зондирование точно перпендикулярно. В противном случае могут возникнуть сбои в измерениях.
4. Осторожно перемещайте прибор по направлению к поверхности заготовки, пока большой индикатор не начнет двигаться. Продолжайте до тех пор, пока оба индикатора (большой и маленький) не покажут ровно 0.
5. Теперь шпиндель расположен на высоте определенной контрольной длины над заготовкой.
Технические характеристики:
Бренд: | TSCHORN |
Привязка по оси: |
|
Диаметр, D: |
|
Длина, L: |
|
Диаметр, d: |
|
