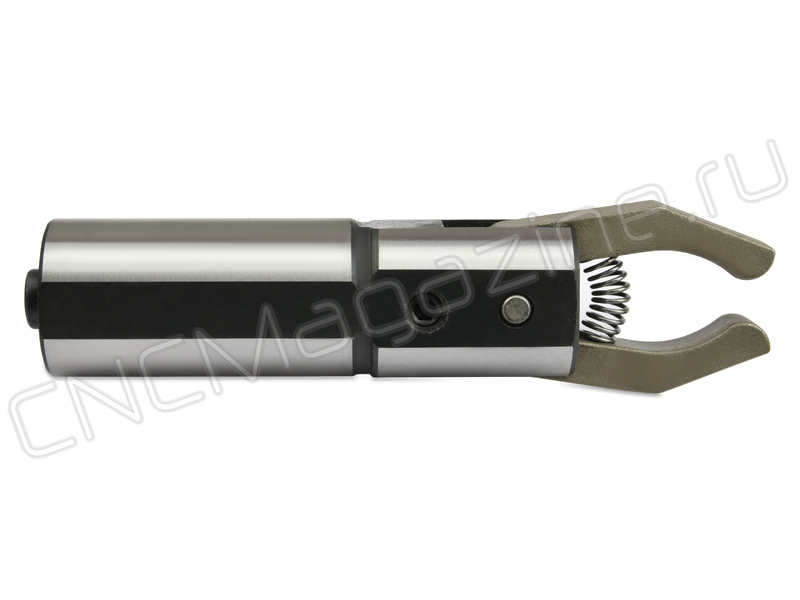

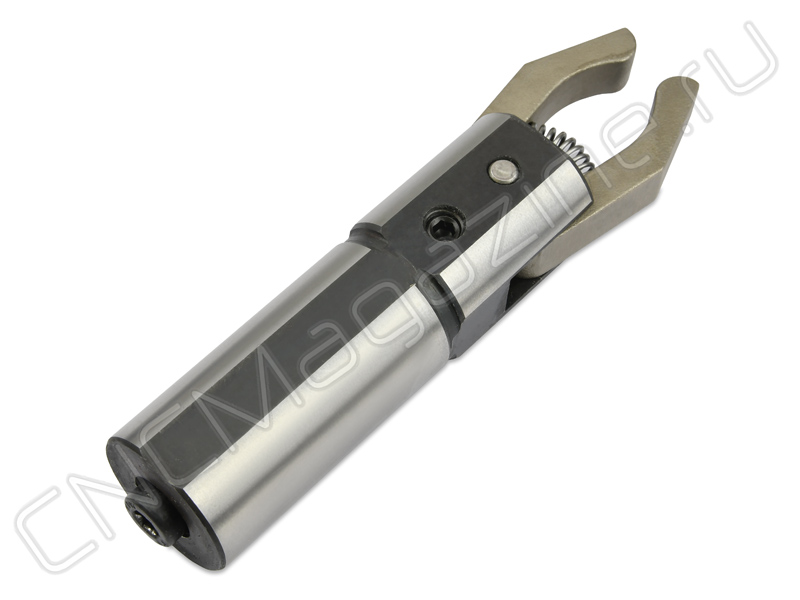

LLQ-D32 0-45 мм Барпуллер с цилиндрическим хвостовиком
Подходящие товары
Подборка для этого товара
Вытягиватель прутка, заготовок LLQ-D32 с двумя зажимными губками для токарного центра с ЧПУ. Диаметр хвостовика 32 мм. Диапазон зажима 0-45 мм. Приспособление для подачи прутков Bar puller хвостовиком вставляется в станок непосредственно в резцедержатель, блок VDI соответсвующего размера либо через переходную втулку. Механический барпуллер автоматизирует, упрощает и ускоряет вытягивание заготовки из патрона на заданную длину.
В механизме подачи прутков типа LLQ заготовка сжимается за счет усилия пружины. Работа барпуллера задается и контролируется простой программой станка с ЧПУ. Не требуется пневматическое или гидравлическое оборудование. Механический вытягиватель прутка – отличная альтернатива дорогому оборудованию, особенно для производств малой мощности и при изготовлении небольших деталей. Простая и надежная конструкция.
Как использовать барпуллер LLQ-D32:
- Ослабьте фиксирующий винт, расположенный сверху на корпусе барпуллера.
- Отрегулируйте ширину губок на нужный диаметр заготовки с помощью винта в хвостовике, ориентируясь по штангенциркулю.
- Рекомендуем выставлять ширину губок на 0,8-1,5 мм меньше диаметра вытягиваемого прутка.
- Затяните фиксирующий винт.
- Установите барпуллер в резцедержатель станка, затем медленно захватите пруток, и если нужно, снова отрегулируйте ширину губок (п. 1-4).
- Захват прутка происходит за счет сильной внутренней пружины, а вытягивание на заданную длину по оси Z – благодаря инструментальной головке станка и программе ЧПУ.
- Пока заготовка зажата в патроне, bar puller подвести к заготовке быстрым перемещением (G0) так, чтобы ось заготовки и ось барпуллера совпали, а расстояние от губок до торца заготовки получилось примерно 1-3 мм.
- Далее рабочим перемещением (G1) необходимо переместить вытягиватель прутка по оси Z так, чтобы губки немного наползли на заготовку.
- Разжать патрон, перемещением по оси Z выдвинуть пруток на нужную длину. Когда пруток вытянут, движение по горизонтальной оси прекращается, и патрон по команде зажимает заготовку.
- После зажима патрона резцедержатель продолжает двигаться по оси Z, и заготовка освобождается.
Внимание! Вылет прутка из патрона для захвата должен быть от 10 до 20 мм, вес заготовки не более 25 кг.
Видеоинструкция по замене губок вытягивателя прутка LLQ CNCM:
Технические характеристики:
Минимальный и макисмальный диаметр прутка, с которым может работать барпуллер
- 0-45 мм
