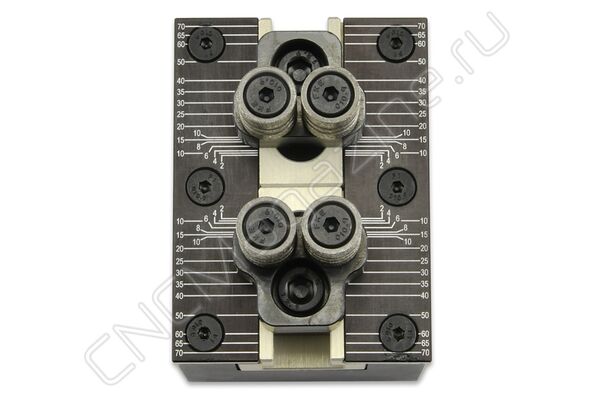

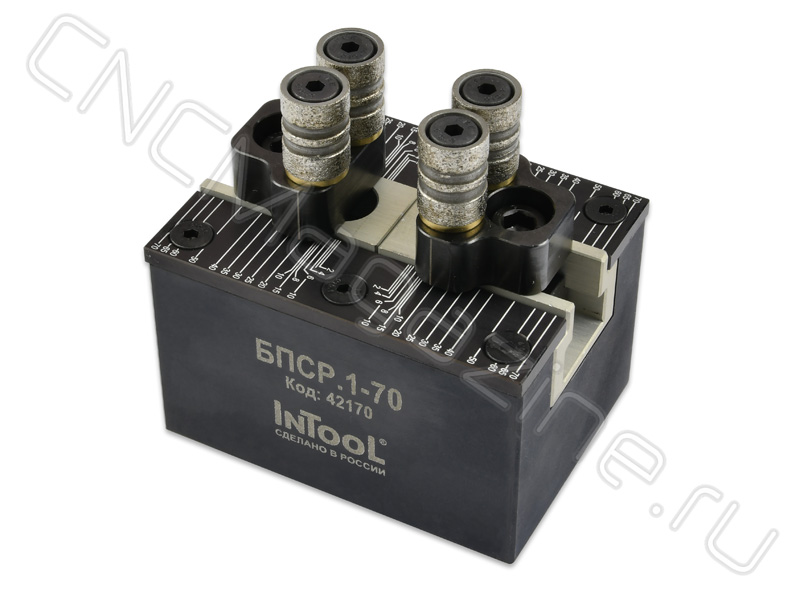

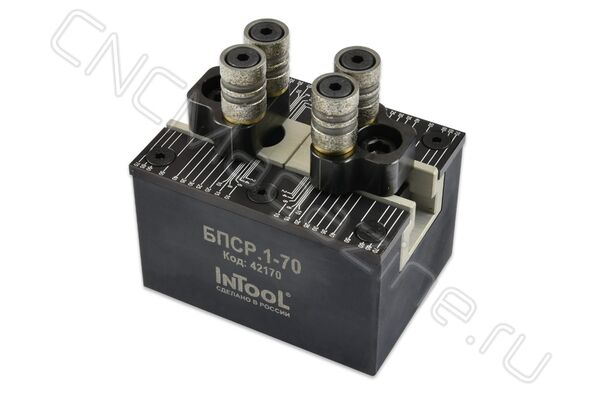

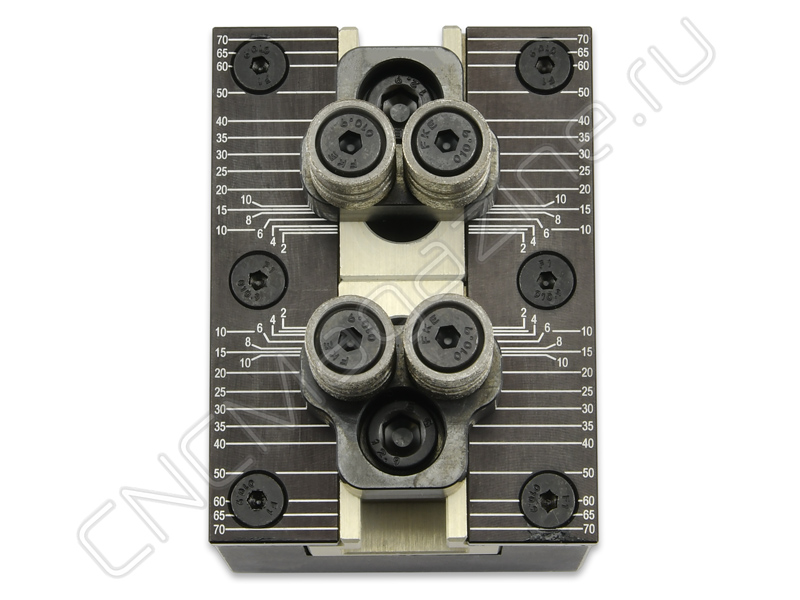

Вытягиватель прутка механический для станка с ЧПУ, диапазоны зажима 1-10 мм, 10-30 мм и 30-70 мм (сменные губки и реверсивные ролики, переставляются). Регулировка зажимаемого размера, осуществляется по шкале на корпусе барпуллера. Вылет 93 мм.
Работает с прутками типа: квадрат, круг, шестигранник.

За счет выфрезерованных пазов на хвостовике, барпуллер может устанавливаться в двух положениях губок по отношению к горизонту.

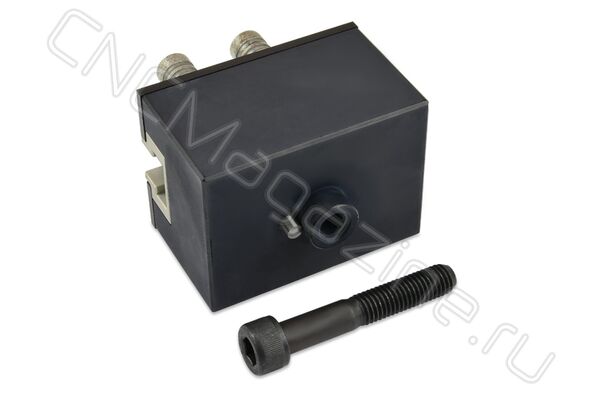

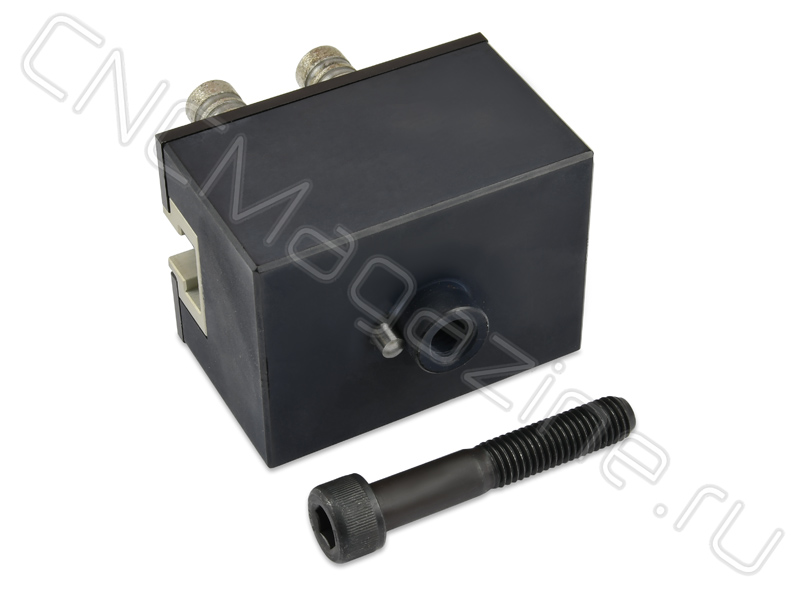

Комплектация: длинный болт.

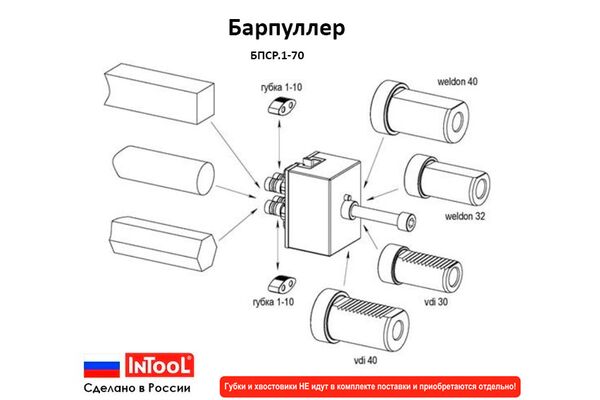

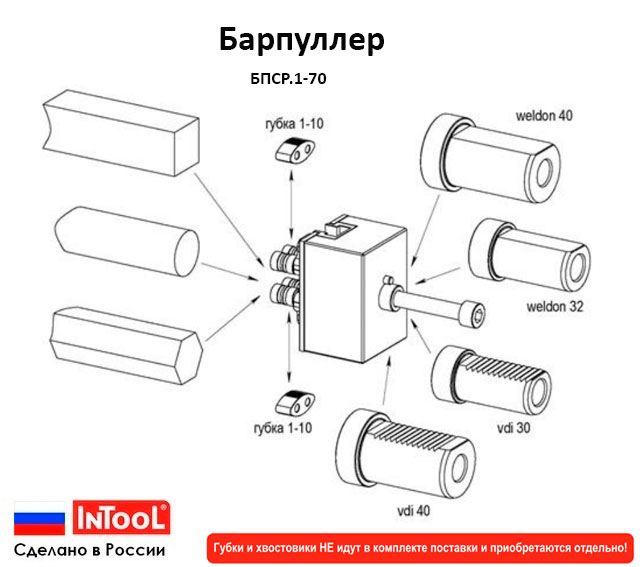

Подходящие сменные хвостовики: VDI30, VDI40, цилиндрические с лыской 32 и 40 мм, а также сменные статичные губки (для диапазона 1-10 мм) Приобретаются отдельно! См. вкладку «Подходящие товары».

Собственное производство! Оснастка предназначена для работы с прутковой заготовкой на токарных станках с ЧПУ и прутковых автоматах, не оснащенных устройствами автоматической подачи прутка.

Порядок работы с барпуллером БПСР 1-70:

• Расположите барпуллер по оси Z перед прутком.
• Перейдите к прутку, подачей инструмента по оси Х (как показано на рисунке) захватите заготовку и откройте патрон.
• Вытяните пруток до нужного положения в оси Z.
• Закройте патрон.
• Переместите захват прутка в направлении Z от заготовки и начните обработку.

Внимание! При использовании барпуллера для захвата шестигранной или квадратной прутковой заготовки, программно настроить доворот шпинделя с заготовкой так, чтобы параллельные грани заготовки, оказались направлены по касательной к поверхности роликов или статичных губок барпуллера вдоль оси X (настройка барпуллера идет по параллельным граням), как показано на рисунке.

Если этого не обеспечить, возможен нестабильный захват заготовки, повреждение захватных приспособлений барпуллера и преждевременный выход барпуллера из строя.

Важное замечание о безопасности: Пожалуйста, используйте соответствующие редукционные трубки в вашем шпинделе и следите за тем, чтобы вращающийся пруток не выступал из станка.

Обязательно перед работой ознакомьтесь с инструкцией (вложена в упаковку товара и находится в эл. виде во вкладке Документация). Прочитайте пример УП для стойки Fanuc (см. вкладку Статьи о товаре).

Преимущества барпуллера БПСР 1-70 InTool:

• Высококачественная оснастка, вращающиеся ролики и статичные губки закалены до твердости 38…42 HRC, ролики покрыты специальным алмазным покрытием, для увеличения сцепления с заготовкой, а на статичные губки нанесено рифление.
• Захват прутка облегчает работу оператора, ускоряет и автоматизирует токарный станок, делая его полностью автоматизированным производственным центром, там самым экономит время и деньги.
• Барпуллер (bar puller) легко и быстро вытягивает заготовку, и станок приступает непосредственно к обработке. Вытягиватель прутка БПСР от InTool – довольно универсальная оснастка − доступен под различные типы и размеры хвостовика: VDI и цилиндрические с лыской. Можете использовать его на многих токарных станках.
• Три зажимных диапазона. Статичные губки и реверсивные (переставляемые) ролики позволяют зажимать прутки в широком диапазоне, что еще больше расширяет возможности оснастки.
• Конструктив оснастки позволяет применять его с прутками, не обладающими высокой жесткостью, благодаря проворачиванию роликов можно захватывать обработанные заготовки и даже с поверхности с резьбой.

Видео-обзор и тест роликового барпуллера InTool:

Технические характеристики:

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
