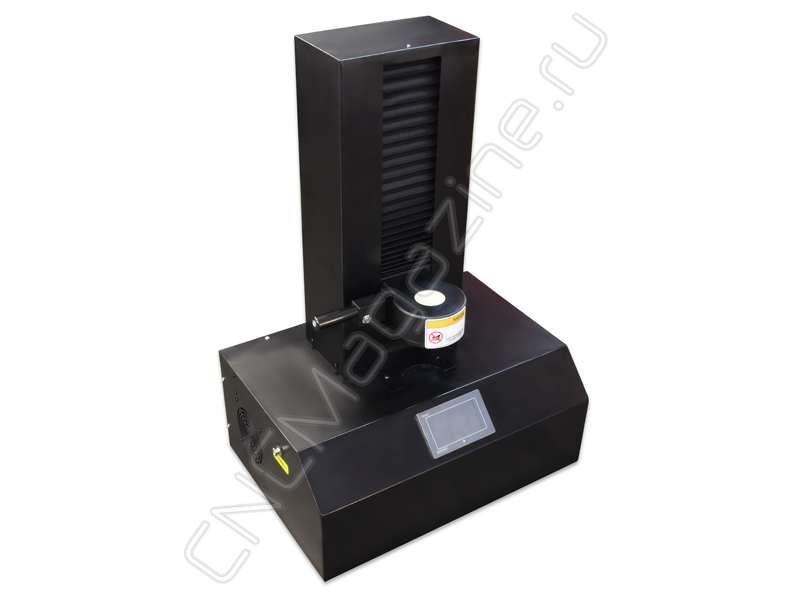

Индукционная термозажимная машина WD-55, предназначена для нагревания посадочного места под металлорежущий инструмент с цилиндрическим хвостовиком (фрезы, сверла, развертки) в термозажимном конусе шпинделей. Напряжение: 220 В, однофазное.

Индукционная термоусадочная машина для нагрева режущего инструмента из специальной легированной стали и специальной нержавеющей стали. Быстрый нагрев повышает эффективность смены инструмента.

Индукционный нагреватель, без высокочастотного генератора, не содержит радиоэлектронных средств и высокочастотных устройств радиочастотного излучения, нагрев осуществляется с помощью индукционной катушки. Принцип работы термозажимной станции основан на том, что сердечник нагревателя представляет собой индукционную катушку с большим количеством витков, по ней протекает малый ток, генерируя тепло.

Принцип работы термозажимной установки основан на тепловом расширении и охлаждении:

• Сначала зажимная часть термооправки нагревается за короткий промежуток времени.
• Затем инструмент устанавливают в предварительно разогретый хвостовик, и охлаждают при помощи подачи воздуха. Зажимное отверстие сужается, и инструмент надежно фиксируется.
• Высокая точность биения и надежность зажима обеспечиваются отсутствием механических зажимных узлов между инструментом и хвостовиком.

Принцип охлаждения:

Принцип воздушного охлаждения используется для принудительного охлаждения, так что фрезерная оправка быстро достигает нормальной температуры.

Удобная и безопасная эксплуатация:

После того как термозажимной фрезерный патрон нагреется до нужной температуры для смены инструмента, нажмите кнопку запуска подачи воздуха, чтобы включить устройство для охлаждения оправки.

Справочная таблица времени нагрева фрезерного патрона в зависимости от материала и толщины стенки и диаметра посадочного отверстия:

Указанное время приведено только для справки и зависит от фактического времени работы.

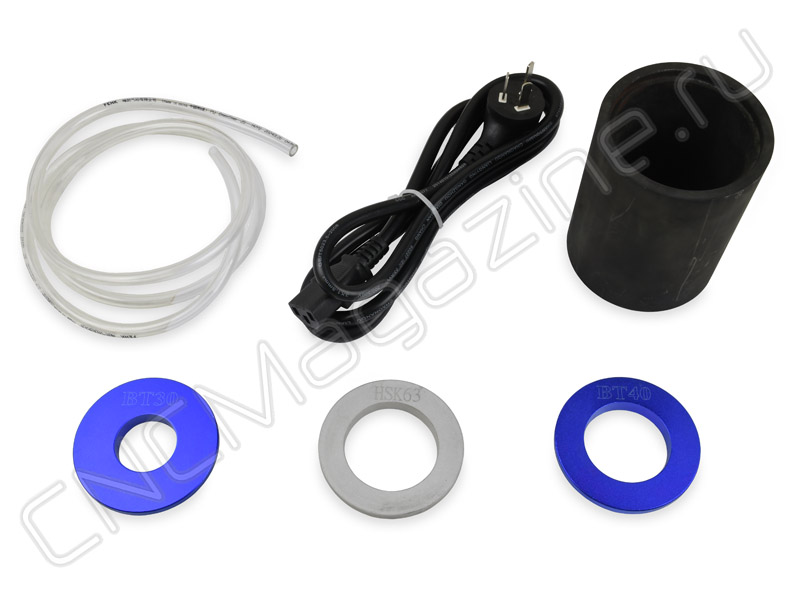

В комплект поставки прибора входит:
1. Водопроводная трубка диаметр 8 мм.
2. Держатель инструмента.
3. Адаптер держателя BT30/40, HSK63.

Внимание!

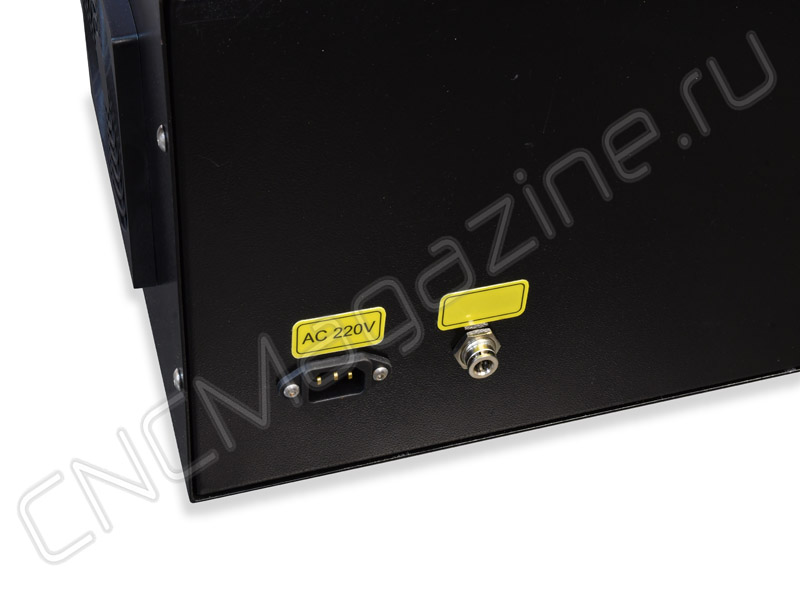

1. Этот индукционный нагреватель требует однофазного питания 220 В (220~240 В) и не может быть использован с другим напряжением, иначе станок будет поврежден!

2. При работе с этой машиной будет генерироваться небольшое количество статического электричества. Пожалуйста, убедитесь, что провод заземления правильно подключен, чтобы предотвратить утечку энергии, во избежание инцидентов, угрожающих безопасности машин и работников.

3. Неразрешенные модификации и изменения не допускаются.

4. Лица с нарушениями сердечного ритма не должны работать с этим аппаратом. Для обеспечения безопасности необходимо соблюдать безопасное расстояние более 2 метров.

5. Во избежание ожогов от высокой температуры не прикасайтесь непосредственно руками к нагреваемой терморасширенной оправке и инструменту. Острые элементы инструментов могут легко нанести порезы, поэтому во время работы всегда надевайте защитные перчатки и держите их сухими.

   Мокрые перчатки быстрее проводят тепло и могут вызвать ожоги!

6. Металлические предметы быстро нагреваются, если они находятся рядом с датчиком, поэтому не носите часы во время работы и металлические украшения!

Технические характеристики:

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
