Резьбонарезной пневматический манипулятор PNEU-M12R (М3-М12)

Код товара:  35893
Производитель: Intool
Написать отзыв
Скачать PDF
Резьбонарезной пневматический манипулятор PNEU-M12R (М3-М12)
Резьбонарезной пневматический манипулятор PNEU-M12R (М3-М12)
Резьбонарезной пневматический манипулятор PNEU-M12R (М3-М12)
Резьбонарезной пневматический манипулятор PNEU-M12R (М3-М12)
Резьбонарезной пневматический манипулятор PNEU-M12R (М3-М12)
Резьбонарезной пневматический манипулятор PNEU-M12R (М3-М12)
Резьбонарезной пневматический манипулятор PNEU-M12R (М3-М12)
Резьбонарезной пневматический манипулятор PNEU-M12R (М3-М12)
Резьбонарезной пневматический манипулятор PNEU-M12R (М3-М12)
Резьбонарезной пневматический манипулятор PNEU-M12R (М3-М12)
В наличии
478 783 ₸ с НДС (за 1 шт.)
+ −
Купить в 1 клик

Подходящие товары

Подборка для этого товара

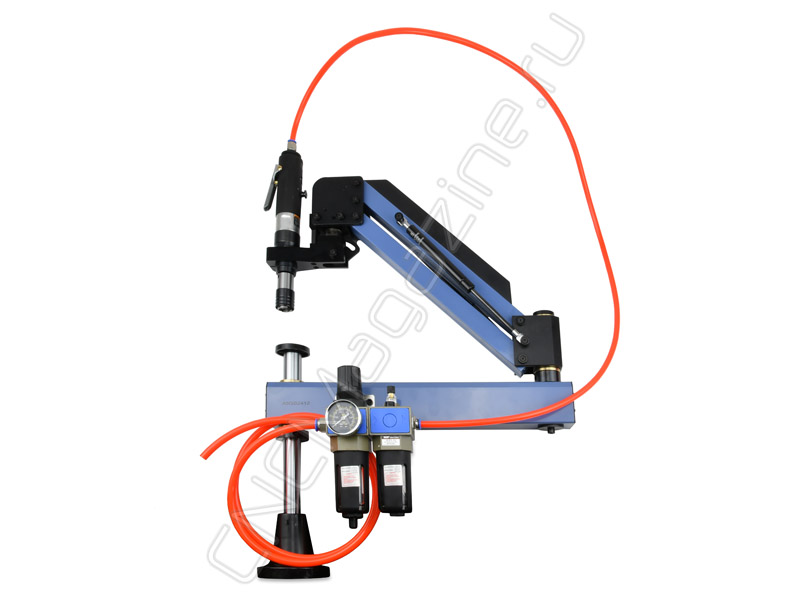

Резьбонарезной пневматический манипулятор PNEU-M12R для метчиков. Рабочий радиус 860 мм, скорость вращения 400 об/мин. Патрон GT12. Функция подъема рабочей головки: есть. Атмосферное давление: 0.6-0.8 МПа. Расход воздуха: 0.11 м3/мин. Вес 20 кг.

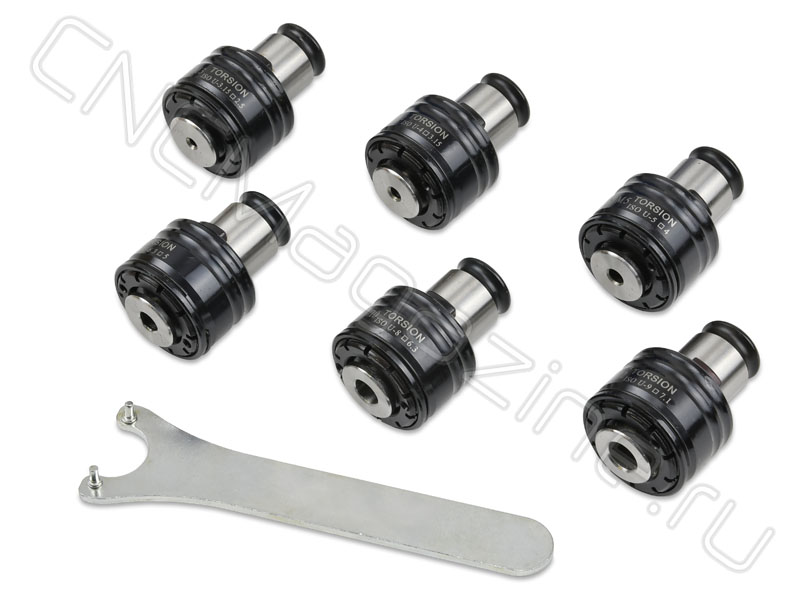

Диапазон нарезаемой резьбы М3-М12. Комплект цанг ISO GT12: M3 3.15x2.5; M4 4x3.15; M5 5x4; M6-8 6.3x5; M10 8x6.3; M12 9x7.1.

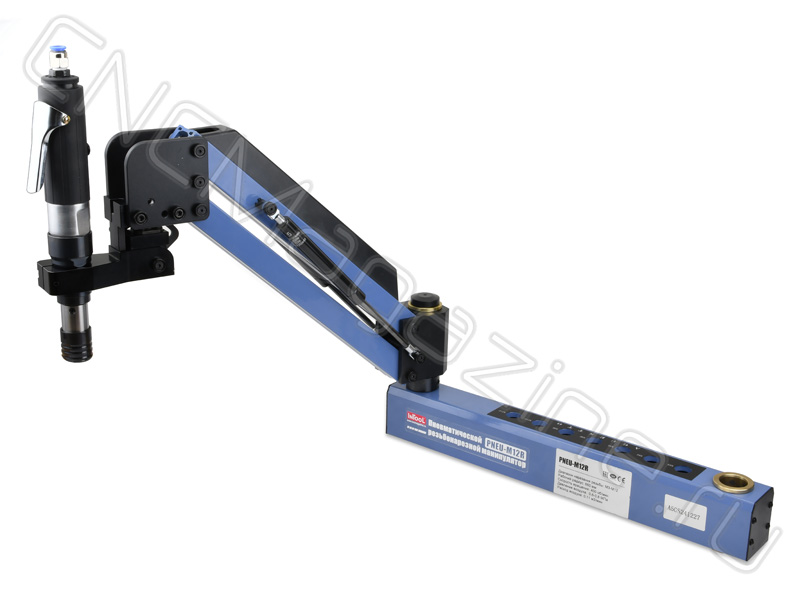

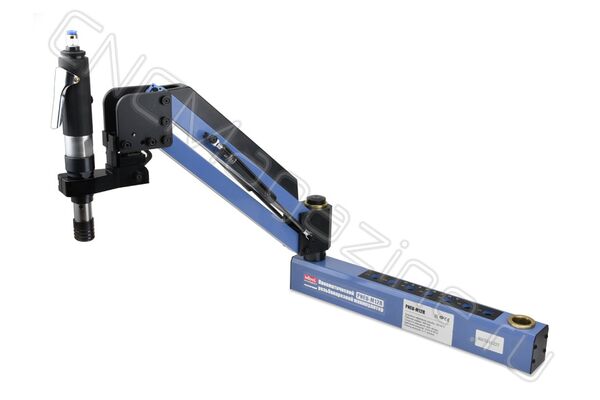

Манипулятор PNEU-M12R - компактный и легкий в управлении, с универсальной головкой, довольно точно ориентирует инструмент к поверхности детали (или к оси отверстия). Станок может быть установлен на любое рабочее место (на стол, верстак, и т.д.).

Особенности резьбонарезного манипулятора PNEU-M12R (М3–12)​:

  • Прибор для быстрого, качественного и удобного нарезания резьбы от М3 до М12.

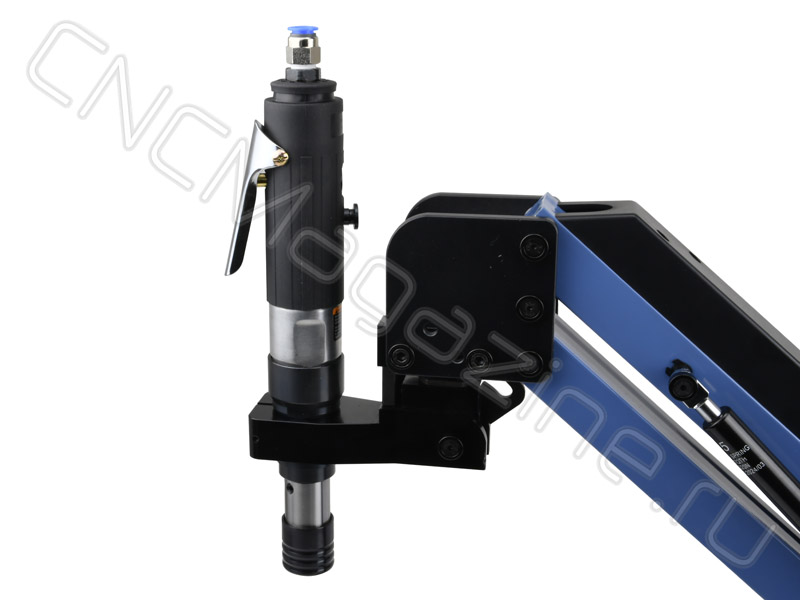

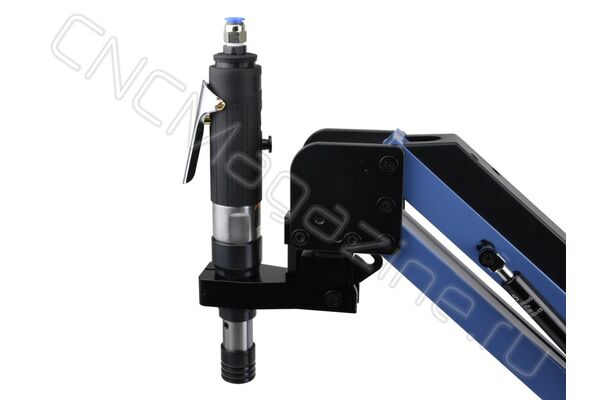

  • Резьбонарезная головка с меняющимся углом наклона позволяет нарезать как правую, так и левую резьбу не только в вертикальной или горизонтальной плоскостях, но и под любым необходимым углом.
  • Может нарезать резьбу в больших заготовках.
  • Подходит для обработки как сквозных, так и глухих отверстий в заготовках.
  • Ручной режим работы позволяет быстро, точно и эффективно нарезать резьбу в любой заготовке.
  • Защита от поломки метчика может быть достигнута путем регулировки давления воздуха и крутящего момента патрона.


Основные преимущества резьбонарезных манипуляторов PNEU-M12R:

  • Сокращение станко-часа технологического оборудования, за счет перевода нарезания резьб со станков на резьбонарезные манипуляторы.
  • Существенное сокращение поломок метчиков, возможность работы под определенным углом.
  • Нарезание резьбы в широком диапазоне на одной модели манипулятора.
  • Высокое качество нарезания резьб.

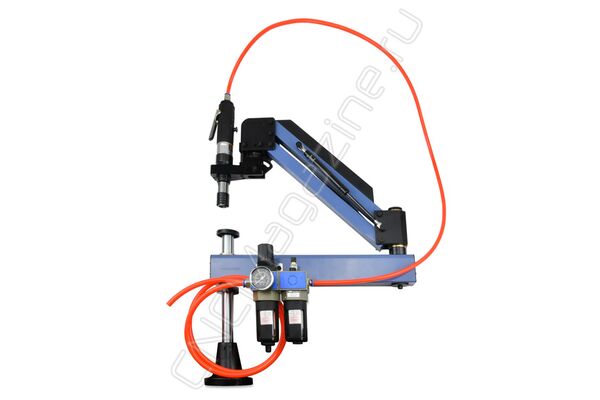

Базовая комплектация резьбонарезного манипулятора:

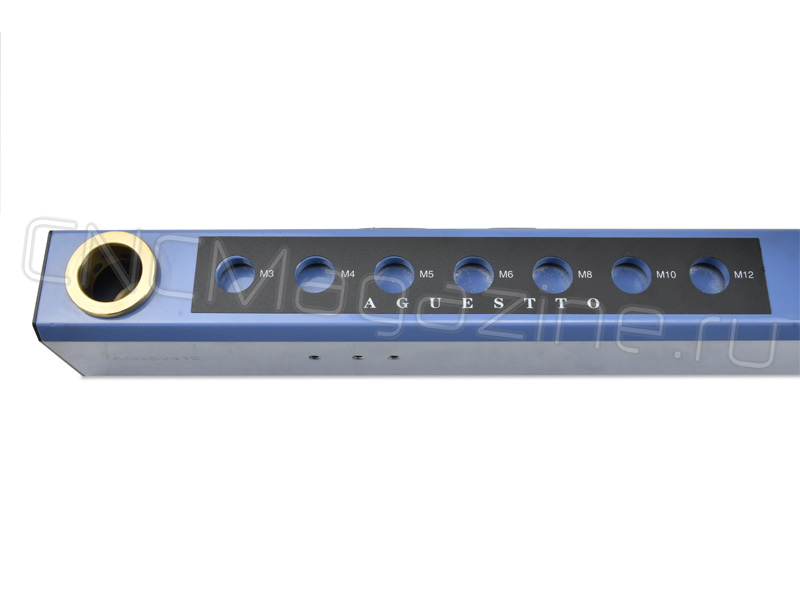

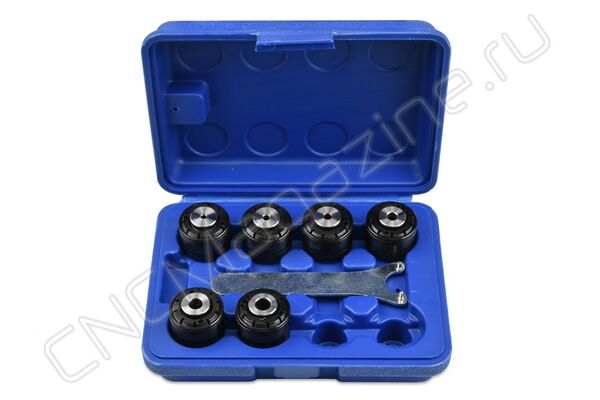

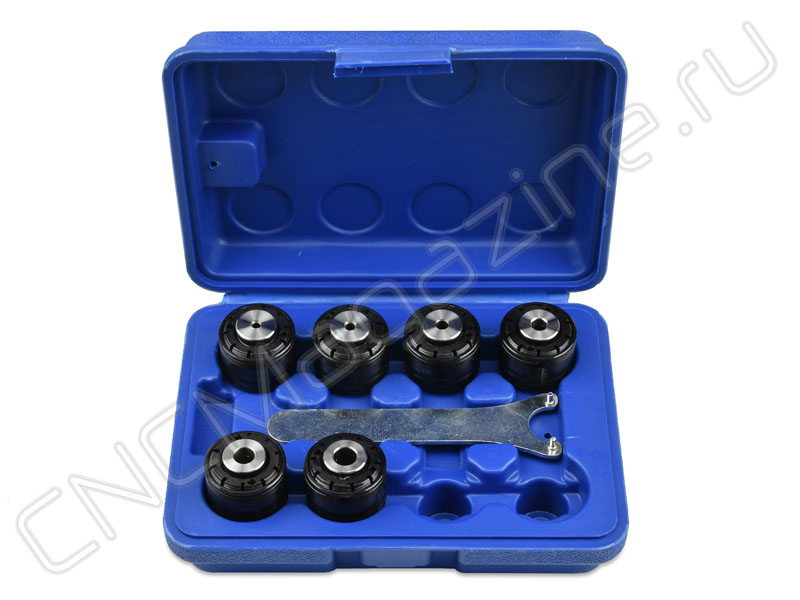

  • Набор цанг.
  • Пневмодвигатель.
  • Система подготовки воздуха.

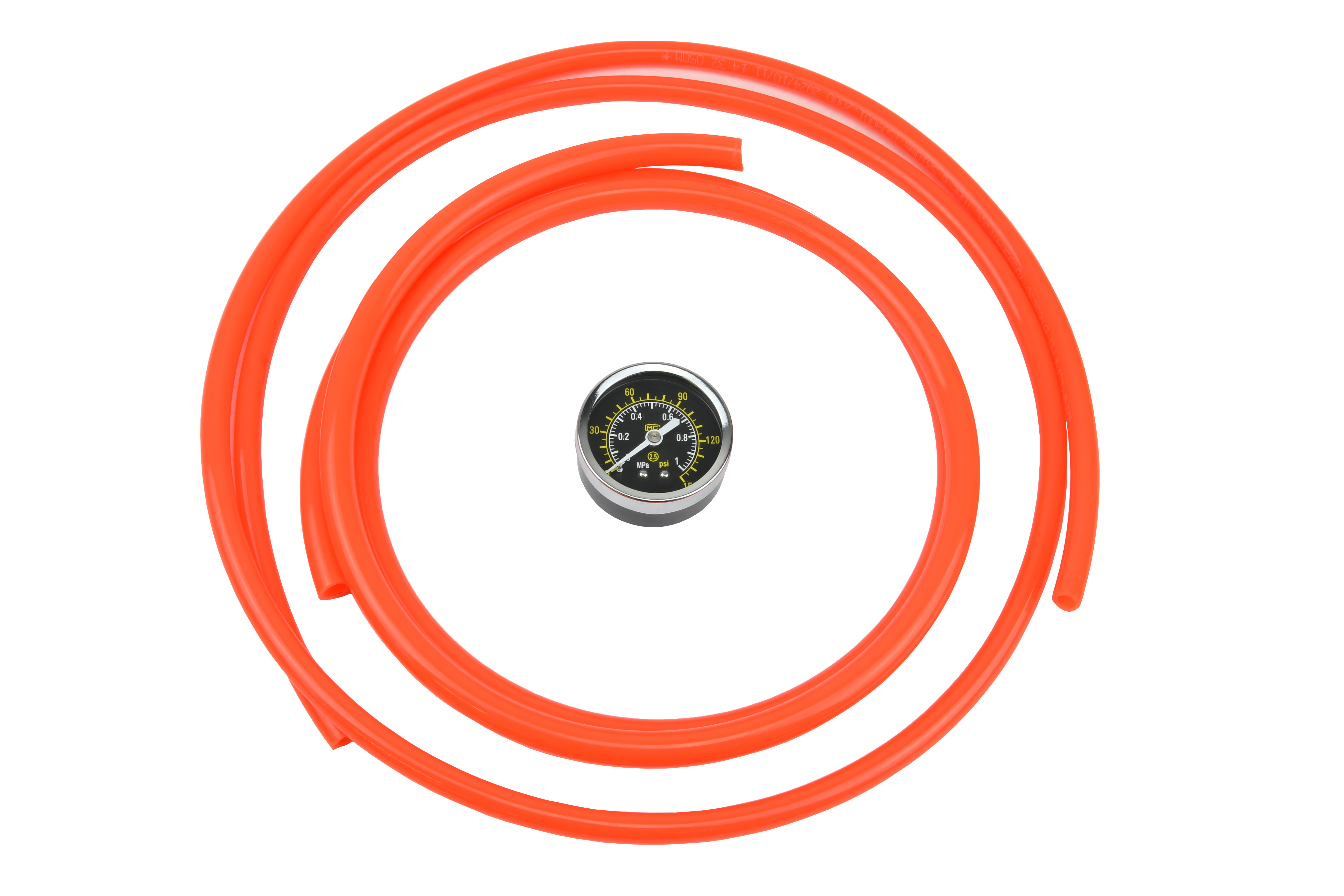

  • Шланг для подачи воздуха.

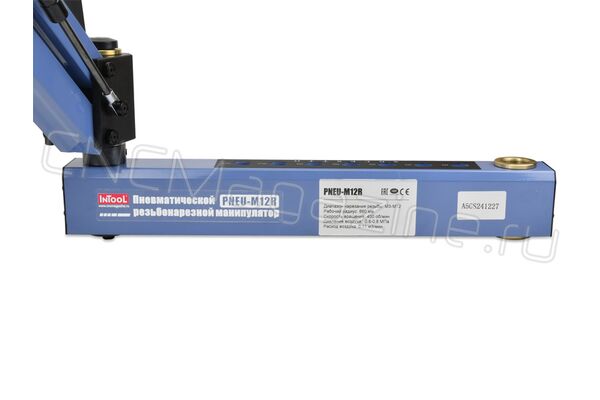

  • Стойка.
  • Крепежный комплект.

Инструкция по установке прибора:

►Первый шаг: установите опору основания. Совместите опору основания с отверстиями для винтов на верстаке и установите четыре винта M10. Если на верстаке нет подходящих отверстий, вам необходимо самостоятельно сделать четыре монтажных отверстия на рабочем столе. Размеры отверстий показаны выше. «Схема монтажных отверстий».

►Второй шаг: Закрепите крепление основания и установочные гайки в нужном положении.

►Третий шаг: Наденьте крепление блока управления на стержень базового крепления.

►Четвертый шаг: Затяните фиксатор штока.

►Пятый шаг: Установите пневмодвигатель.

►Шестой шаг: Установите фильтры.

Технические характеристики:

Бренд:
Головка :
Универсальная
Защита от поломки метчика:
есть
Подача воздуха и СОЖ :
нет
Режим нарезания резьбы:
  • Ручной
Серия:
Тип нарезаемой резьбы:
  • Левая
  • Правая
Тип привода:
Тип шпинделя:
Поворотный
Функция подъема рабочей головки:
есть
Диапазон нарезаемой резьбы:
М3-М12
Патрон:
Рабочий радиус:
Скорость вращения:
Вес:
20.000 кг

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.

Россия — родина бренда

Китай — страна производства

Документы

Инструкция (35893_Резьбонарезной_пневматический_манипулятор_PNEU-M12R__М3-М12_.pdf, 2,298 Kb) Скачать
