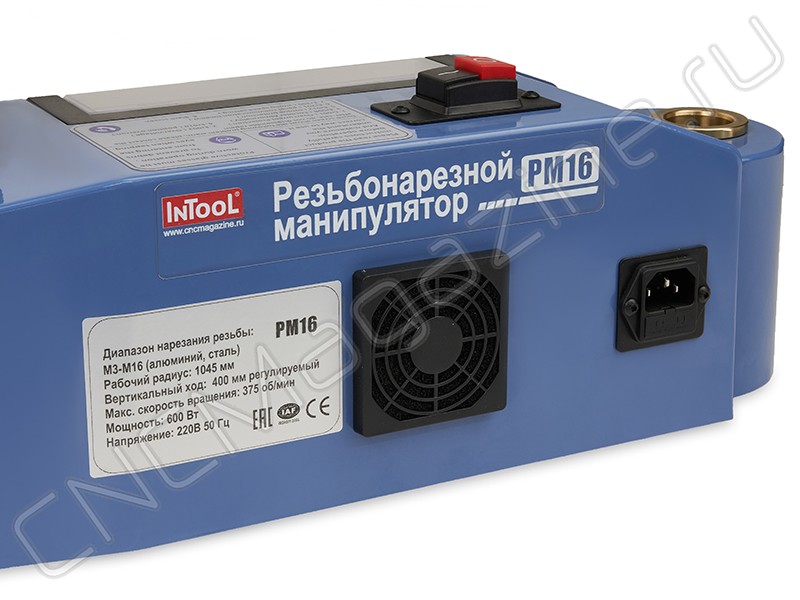

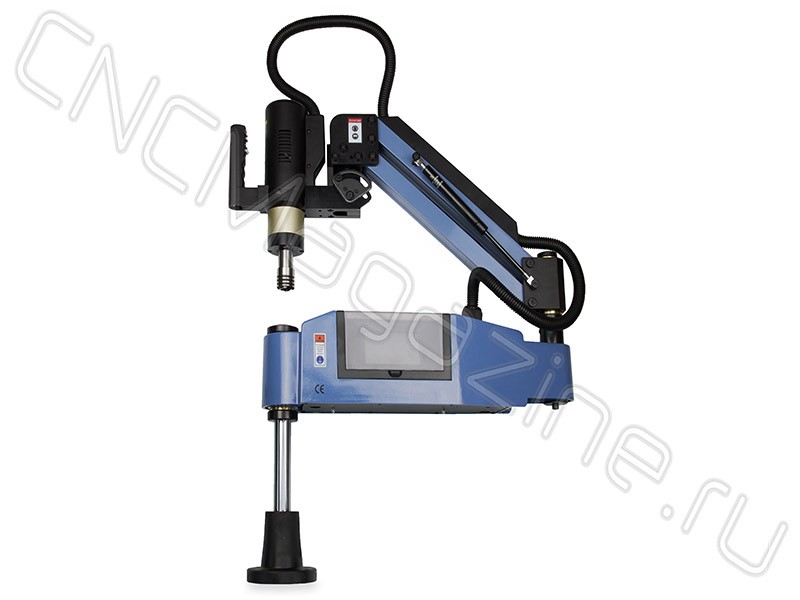

Резьбонарезной манипулятор РМ16 с электрическим приводом, для метчиков. Рабочий радиус 1045 мм, регулируемый вертикальный ход 400 мм, скорость вращения 0-375 об/мин (плавная регулировка), мощность 600 Вт, напряжение 220 В, 50 Гц. Патрон GT12-B16. Сенсорный дисплей. Функция подъема рабочей головки: есть. Вес 32 кг.

Диапазон нарезаемой резьбы М3-М16 (алюминий, сталь, нержавеющая сталь и т.д.). Комплект цанг ISO GT12 (DxK): M3 3.15x2.5; M4 4x3.15; M5 5x4; M6-8 6.3x5; M10 8x6.3; M16 12.5x10; M12 9x7.1, М14 11.2х9.

Внимание! Для использования стола с резьбонарезными манипуляторами серии РМ требуется переходник. Наличие переходника уточняйте.

Резьбонарезной станок РМ16 – компактный и легкий в управлении, с универсальной головкой. Верстак не обязателен.

Нарезание резьбы в материалах: алюминий, медь, сталь A3, Q235, S136, 718H, сталь 45, чугун, 40Cr, литейная и нержавеющая сталь и другие металлические материалы. Также возможна обработка дерева и пластика.


Преимущества модели РМ16 InTool:

• Манипулятор с интеллектуальной системой управления с помощью сенсорного дисплея. Простая настройка, достаточно 5 мин для начала работы. Русифицированное меню.

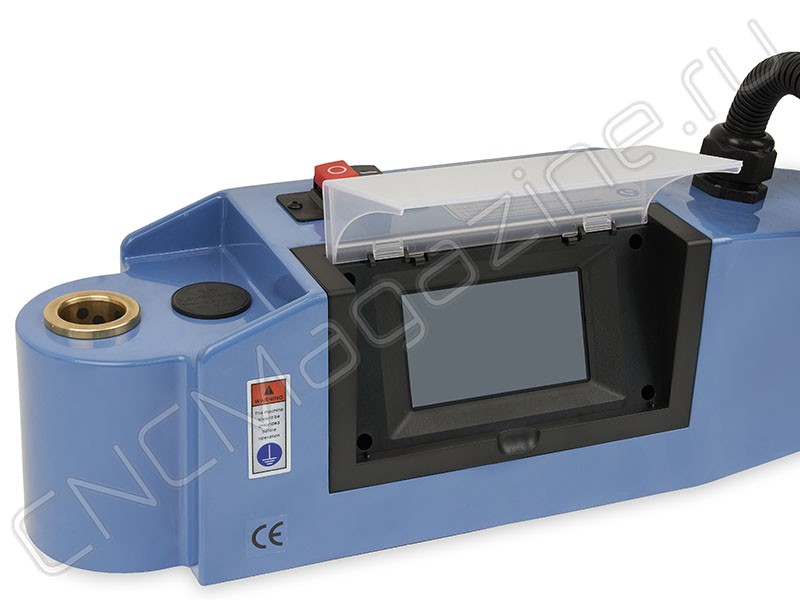

• Дисплей снабжен защитной крышкой.
• Настраиваются на требуемую скорость и обеспечивают точность и легкость работы.

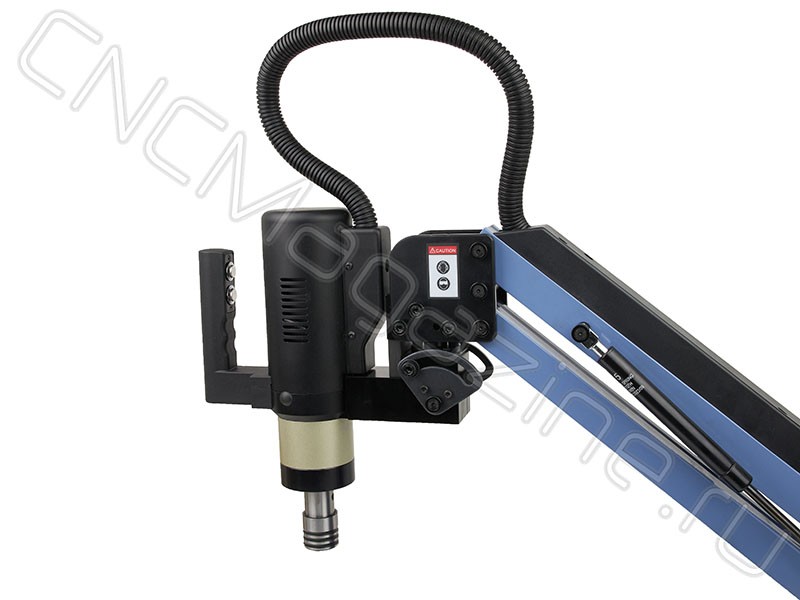

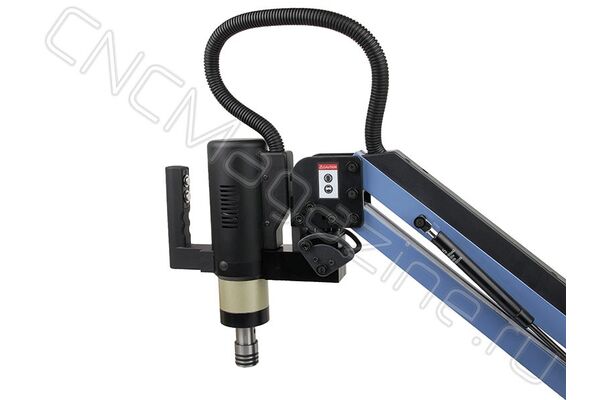

• Резьбонарезная головка с меняющимся углом наклона позволяет нарезать резьбу не только в вертикальной или горизонтальной плоскостях, но и под любым необходимым углом.
• Может нарезать резьбу в больших заготовках.
• Стандарты метчиков: ISO, JIS, DIN (с подходящим патроном).
• Манипулятор оснащен высокопроизводительным низкооборотным сервоприводом с большим крутящим моментом.
• Нарезание как правой, так и левой резьбы в разных плоскостях за счет специального поворотного устройства, входящего в комплект поставки.
• Программируемый возвратно-поступательный режим работы предотвращает поломку метчика: после нескольких оборотов вперед шпиндель делает несколько оборотов назад.
• Защита от перегрузки и превышения крутящего момента.


Особенности:

1. Имеет 3 режима нарезания резьбы: ручной, автоматический и прерывистый режим нарезания резьбы в глубоких отверстиях. Данные режимы работы позволяют быстро, точно и эффективно нарезать резьбу в любой заготовке.
2. При ручной настройке необходимо установить скорость нарезания резьбы, шаг. Наблюдение за глубиной обработки происходит на экране дисплея. После достижения необходимой глубины необходимо вручную нажать кнопку назад (ручной режим подходит для нарезки резьбы в отдельных заготовках).
3. Автоматический режим – просто введите значения глубины, скорости, обратной скорости и крутящего момента для автоматической работы. Авто режим подходит для серийной работы, для обработки глухих отверстий.
4. Прерывистый режим используется в основном для работы с глубокими отверстиями, компьютер с ЧПУ моделирует ручной метод. Стружка отводится для эффективной работы.

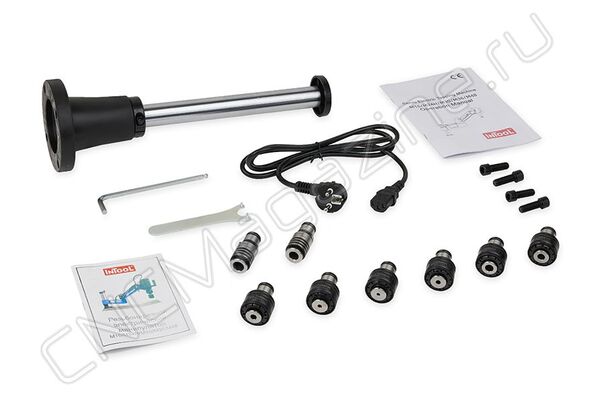

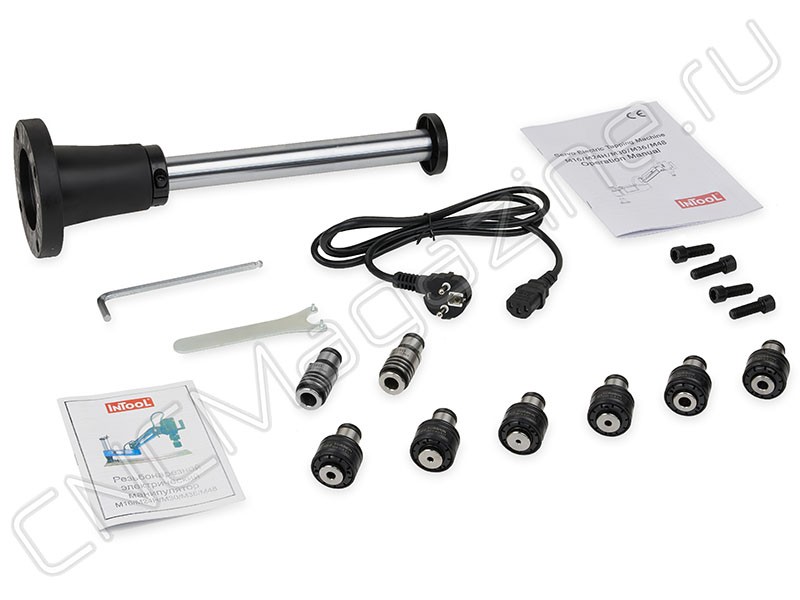

Базовая комплектация резьбонарезного манипулятора РМ16 (М3-М16):

• Кронштейн шарнирный верхний и нижний (комплект)
• Серводвигатель, редуктор (один комплект)
• Моментный быстрозажимной патрон с компенсацией для метчиков М3-М16 (комплект)
• Цанги.
• Универсальная рабочая головка (вертикальное /горизонтальное нарезание резьбы)

Дополнительные опции: магнитная база (сила 300 кг) и мобильный верстак (под заказ, уточняйте у менеджеров).

Габариты упаковки манипулятора: 70*65*21 см.


Видео-обзор РМ16:

Инструкция по установке прибора:

Технические характеристики:

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
