Угол наклона проволоки ±30°. Двигатель по оси Z, бак воды высокого давления. Тип B - многопроходной шкаф управления. Станок струйного типа с шаговыми двигателями для осей.

Проволочно-вырезной станок предназначен для изготовления инструмента, оснастки, различного рода пресс форм, штампов и других изделий из токопроводящих материалов разной твердости с помощью 4-х координатной обработки, имеющую 5 осей. Станок оснащен системой ЧПУ на базе компьютера в промышленном исполнении и генератором технологического тока.

• В качестве электрода используется молибденовая проволока.
• В качестве диэлектрика используется вода с добавлением специального концентрата.

В этом электроэрозионном проволочно-вырезном станке ДК7745 от нашей компании существует функция автоматической многопроходной обработки. Она нужна для получения хорошей чистоты поверхности (1 - 1,2 Ra).
Первый проход - черновой. Для него можно установить максимальный ток, скорость будет высокой, чистота поверхности низкой. Если вы режете пуансон или подобную заготовку, необходимо оставить ступень 2-3 миллиметра, чтобы пуансон не отделился от заготовки раньше времени.
Второй и последующие проходы - чистовые. Их задача - достижение требуемой шероховатости. Здесь используются более мягкие параметры, которые «выглаживают» поверхность. Многопроходная резка в ряде случаев позволяет заменять шлифовку.

Модель DK7745-B30

• Многопроходной шкаф управления.
• Резервуар воды высокого давления.
• Двигатель по оси Z.
• Комплект оптических линеек.
• Перемещение рабочего стола Х-У  450*550 мм.
• Скорость проволоки 11.5 м/с.
• Максимальная нагрузка на стол 500 кг.


Вертикальный шкаф управления высокой скоростью многопроходной (тип B):

• Многорежимный (многопроходная резка).
• Оптимальная шероховатость поверхности достигает 1,2 мкм.
• Система резки: Конфигурация по умолчанию/Автоматическая система резки (HL, HF; Х8 опционально).
• Компьютерная система использует Windows XP или Windows 7.
• Конфигурация по умолчанию: эффективный и стабильный преобразователь частоты VFD.
• Поддержка беспроводного дистанционного управления.Поддержка нескольких языков − английский, русский, китайский.


Конструктивные особенности:

• Комплект оптических линеек (УЦИ).
• Дискретность шкалы измерения 5 мкм.
• Узел натяжения и перемотки проволоки.
• Позволяет многократное использование проволоки. С узла подается проволока в рабочую зону. Для обработки используется молибденовая проволока, перемотка реверсная, благодаря чему 200 метров проволоки хватает на 40 часов работы.
• Встроенная cad/cam система на основе  «AUТOCAD» 2004 года.
• Позволяет формировать управляющую программу непосредственно на стойке ЧПУ  без дополнительного программного обеспечения. Русифицировано.
• Централизованная система смазки.
• Удобство в обслуживании узлов станка и сокращение времени на смазку.

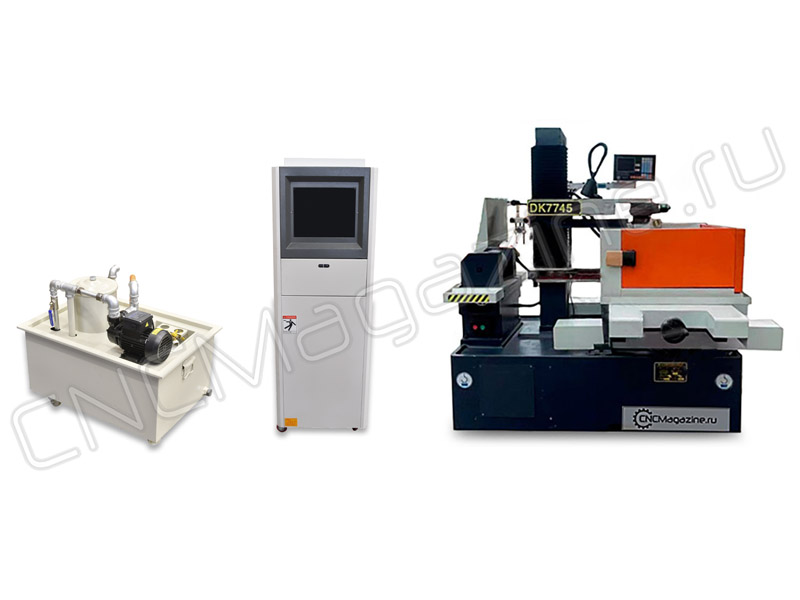

Стандартная комплектация:

• Станок DK7745.
• Стойка ЧПУ.
• Насосная станция.
• Пулы управления насосной станцией и проволочным барабаном.
• Оптические линейки и устройство цифровой индикации (УЦИ) для DK7745.
• Централизованная система смазки.
• Устройство постоянного натяжения проволоки.
• Панели подачи СОЖ (сопла), ролики, токосъемники.
• Установочные опоры.
• Комплект инструмента и оснастки (натяжной ролик, калибр вертикальности проволоки, набор прижимов, отвертки, шестигранники, ручка вращения барабана).
• Программное обеспечение .
• Руководство по эксплуатации на русском языке.

• Проволока молибденовая 0.18 мм.
• Концентрат СОЖ JR3A, JR3B, JR3C, DIC-206.
• Фильтрующий элемент.

• Ролики (диаметр 30,0, 31 ,5 и 41,5 мм).
• Подшипники к роликам.
• Токосъемники (твердосплавные электроды).



Станки применяют для обработки плоских штампов холодной штамповки изготовленных из закаленных материалов, твердосплавных материалов и штампованной стали, а также для обработки электродом электроискрового формовочного станка. Станок используют для обработки точных и сложных деталей малого и среднего размера, резки конусообразных, усеченных, призматических, зубчатых деталей различных размеров, резки контурных поверхностей. Станок требует небольшого припуска на обработку, не ограничен твердостью обрабатываемых металлических материалов и обладает высокой адаптивностью.

Станок DK77 обычно используется в мелкосерийном производстве отдельных деталей. Может широко применяться в автомобильной, тракторной, электромеханической, полиграфической, текстильной, приборостроительной, инструментальной, электронной, авиационной, аэрокосмической промышленности, производстве игрушек и других отраслях производства. Особенно подходит для изготовления различных типов пресс-форм, и является идеальным оборудованием для обработки прецизионных, тонких и труднообрабатываемых материалов.

Технические характеристики:

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
