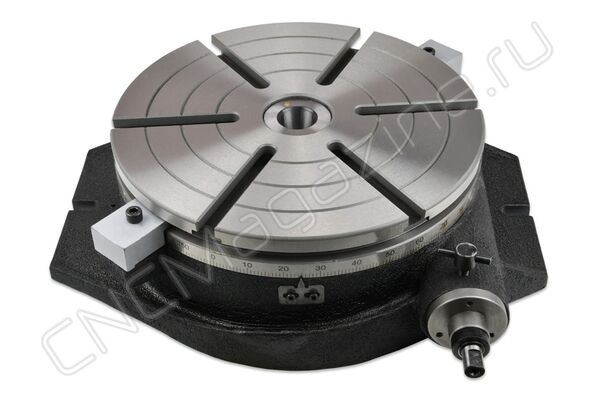

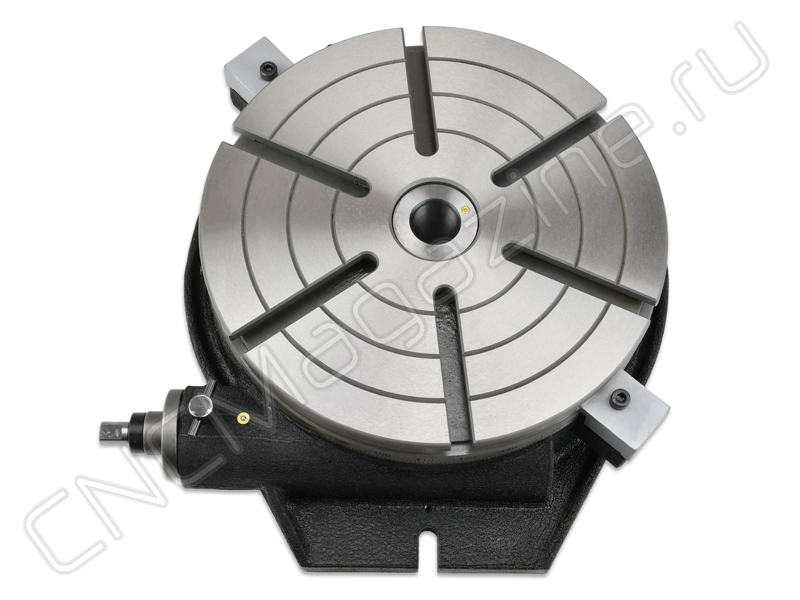

Наклоняемый поворотный стол для станка, с ручным приводом TS320A, диаметр планшайбы 320 мм. Конус шпинделя MT4.
Ширина шпоночного паза для крепления стола − 18 мм. Ширина шпоночного паза рабочей поверхности стола − 14 мм.
Поворотный стол (наклонный стол) TS320A облегчает и упрощает выполнение операций на фрезерных, расточных, сверлильных и других станках в случаях, когда требуется часто изменять положение заготовки относительно режущего инструмента. Стол предназначен для выполнения таких операций, как деление, круговое резание, фрезерование, установка углов, растачивание, локальная обработка и аналогичных работ на металлообрабатывающих станках. Также может применяться для сварочных работ.
Особенности модели TS320A:

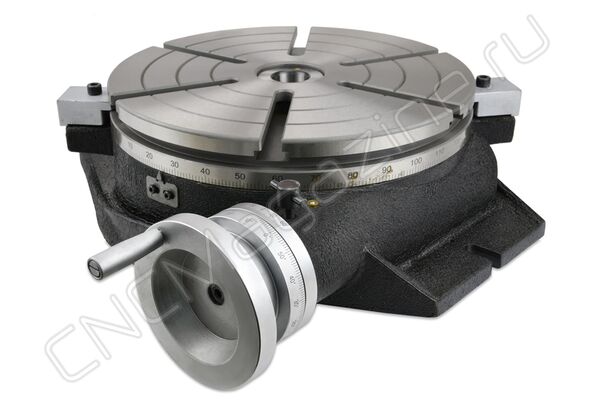

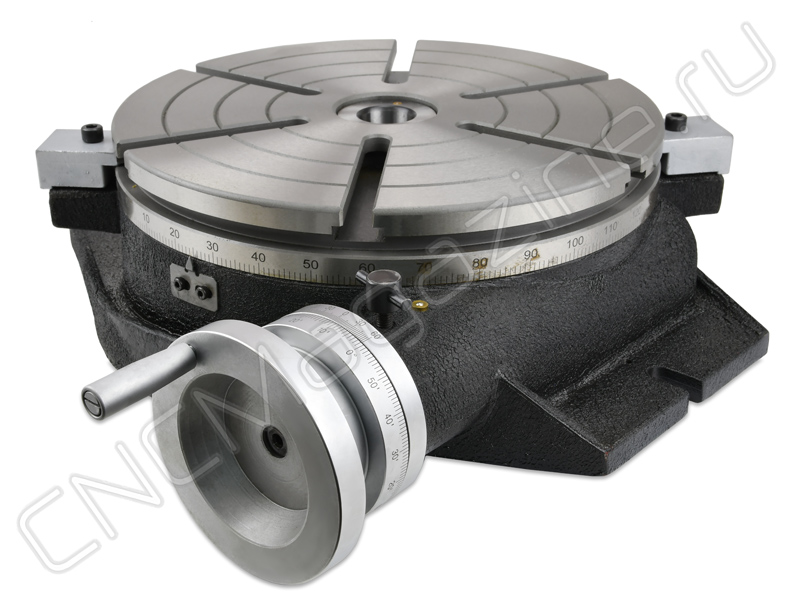

- Ручное управление.
- Предназначен для высокоточных операций с расширенными измерительными возможностями.
- Стол обеспечивает многокоординатное позиционирование заготовки: перемещение в трех плоскостях, фиксация под заданным углом наклона и точная обработка.

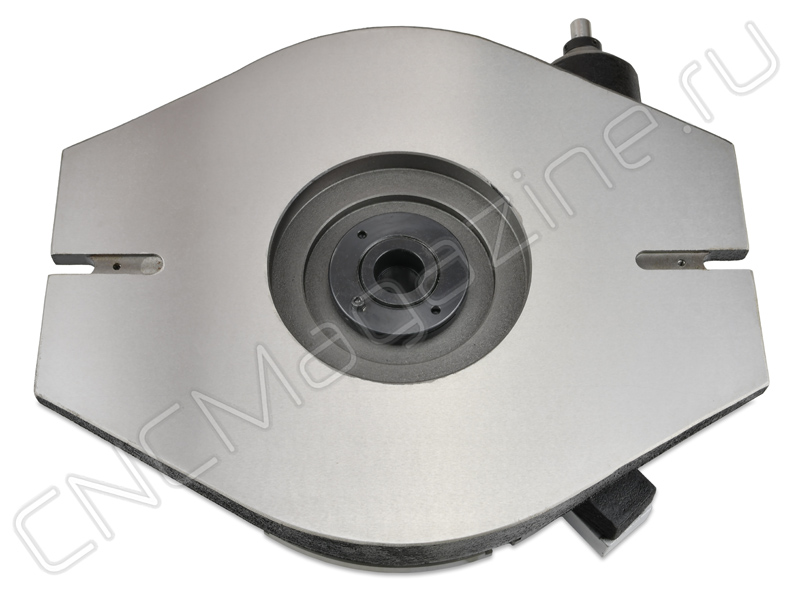

- Основание стола позволяет установить его в вертикальном положении с использованием задней бабки станка.
- Жесткая конструкция гарантирует стабильность и минимальные отклонения при обработке.

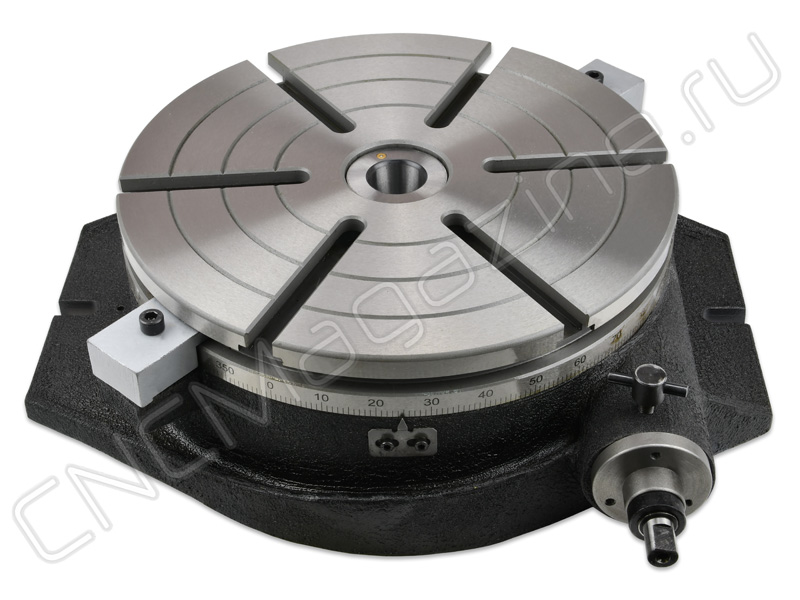

Планшайба проградуирована для вращения на 360°с делением в один градус. Планшайбу стола можно наклонять и фиксировать в любом положении в диапазоне 0-90°. Положение фиксируется двумя гайками, по часовой стрелке.
Сквозное отверстие в планшайбе с лицевой стороны имеет конусность с конусом Морзе, что позволяет с точностью установить центрирующие и зажимные приспособления, измерительные приборы.

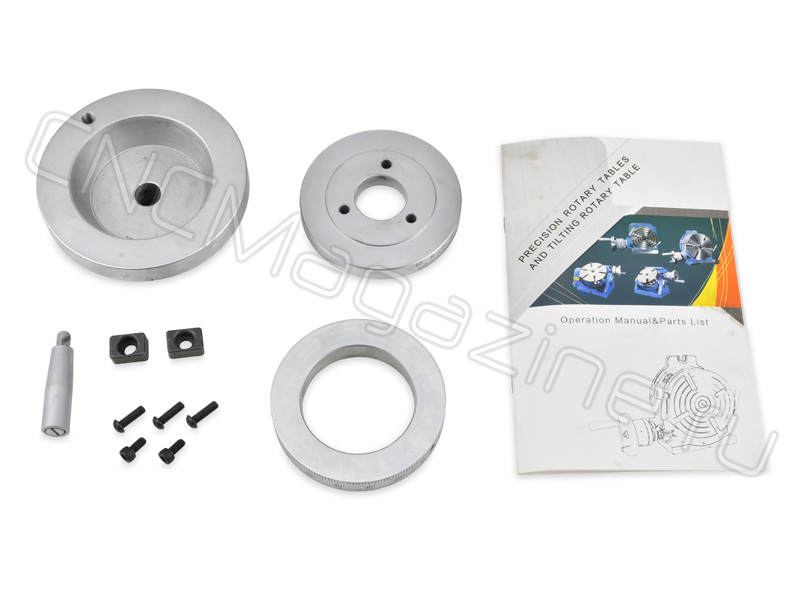

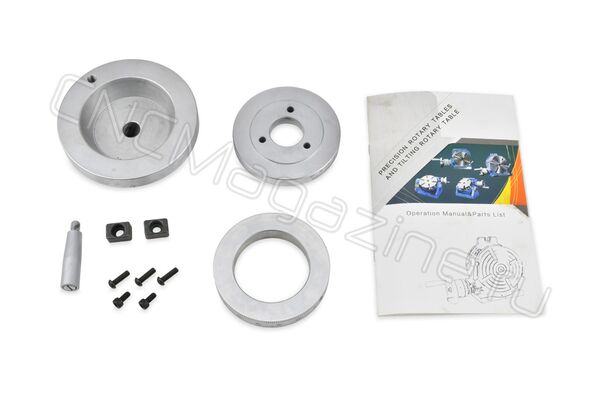

Сухари для установки приспособлений не входят в комплект поставки.
Технические характеристики:
- 18 мм
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
