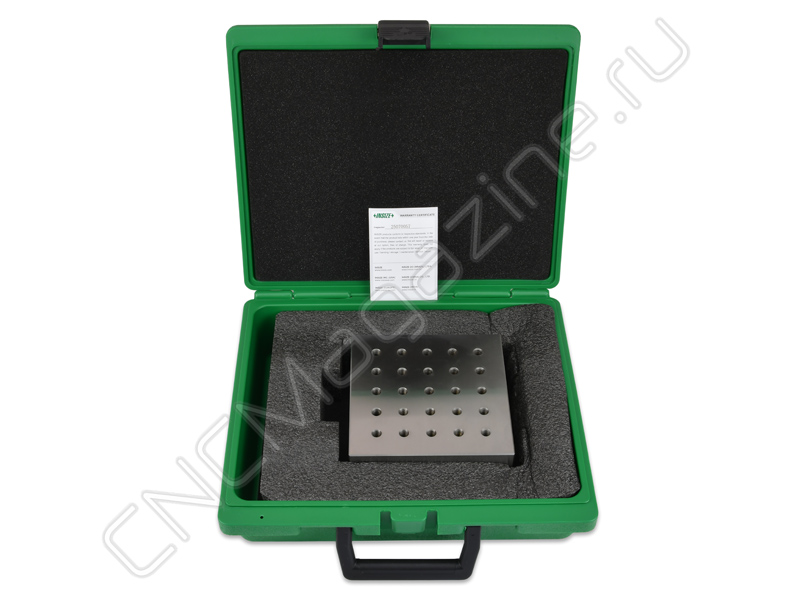

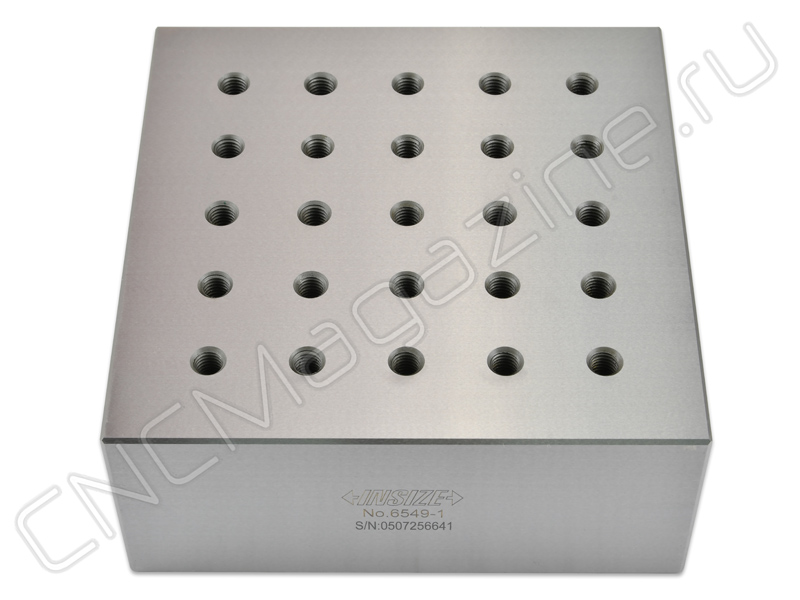

Плита поверочная 6549-1 стальная, 150х63х150 мм. Допуск плоскостности 3 мкм (микрон). Отверстия М8x1.25: 10 штук на боковой стенке, 25 штук на передней стенке.
Зажимная плита (блок) с растровыми отверстиями позволяет надёжно фиксировать детали сложных, несимметричных форм, что обеспечивает универсальность применения данной оснастки.
Вследствие малых взаимных отклонений граней и поверхностей от параллельности и перпендикулярности может использоваться в качестве высокоточной опоры при механической обработке и измерении изделий и заготовок.
- Шаг растра: 25 мм.
- Подходит для всех видов станков.
- Детали могут зажиматься на всех 4 поверхностях.
- Изготовлена из инструментальной стали.
- Базовые поверхности имеют прецизионную обработку.
- Закаленная до HRC56-58.
- Параллельность между A, B, C, D и F: 0.003 мм.
- Перпендикулярность между A, B, C, D и F: 0.005 мм.
Технические характеристики:
